MPS-10
- Einleitung

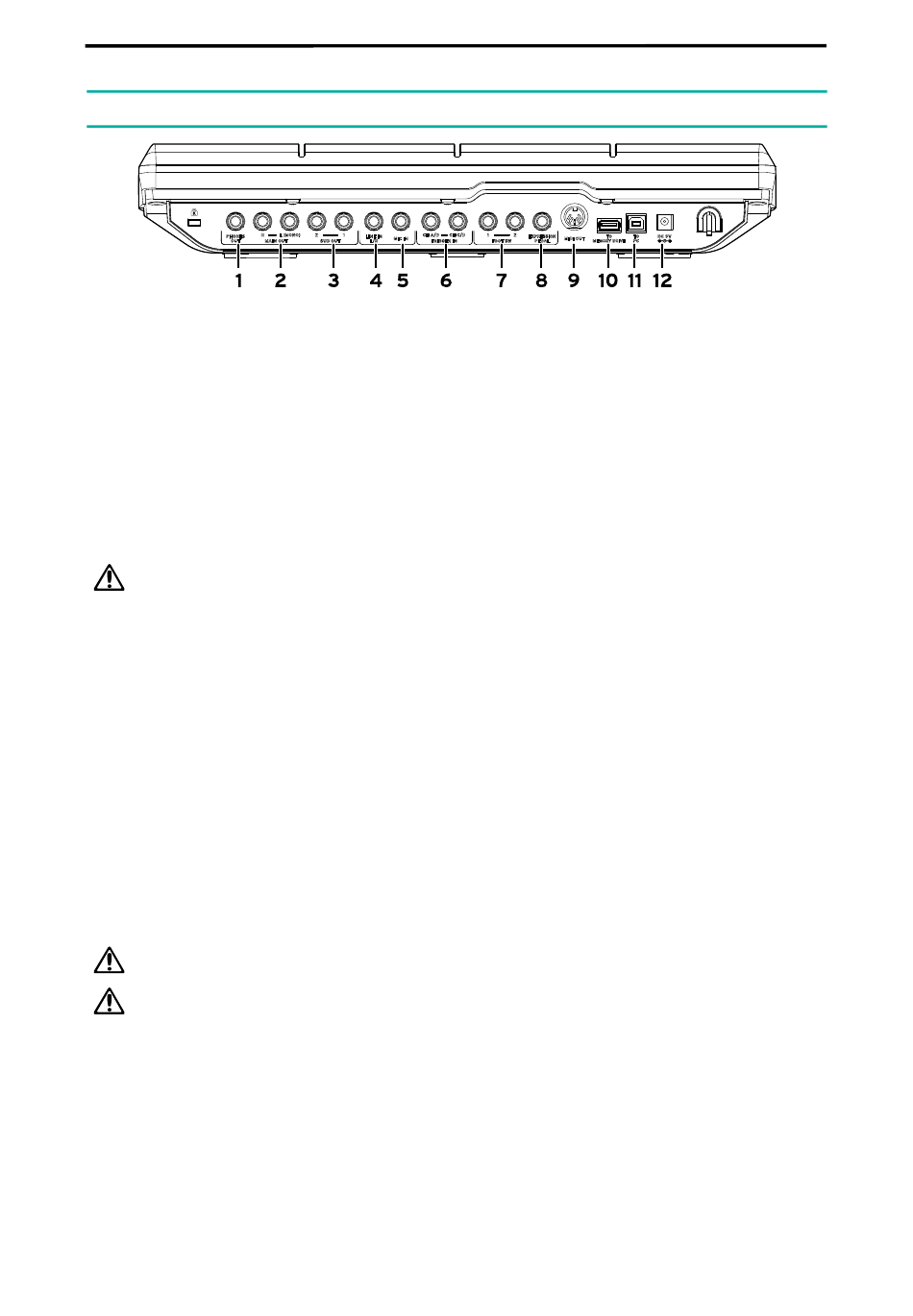

Rückseite
1. PHONES OUT-Buchse
Zum Anschluss eines Kopfhörers. Sie können sämtliche Audiosignale über Kopfhörer abhören, darunter
MAIN OUT, SUB OUT und METRONOME. Die Lautstärke des Kopfhörers wird mit dem PHONES-Regler
geregelt.
Tipp: Falls Sie Kopfhörer mit einer Impedanz von 80 Ω oder höher verwenden, kann die Lautstärke etwas gering
ausfallen.
2. MAIN OUT R, MAIN OUT L (MONO)-Buchsen
Hierbei handelt es sich um die Haupt-Audioausgänge. An den MAIN OUT L (MONO), R-Buchsen kön-
nen Sie zum Beispiel die Eingänge ihrer Aktivmonitore oder ähnlicher Geräte anschließen.
Schalten Sie Ihre Audiogeräte aus, bevor Sie irgendwelche Anschlüsse vornehmen. Wenn Sie
eingeschaltete Geräte anschließen, riskieren Sie Schäden an ihrem Equipment oder den Laut-
sprechern.
Hinweis: Die dem Ausgang SUB OUT zugewiesenen Audiosignale liegen nicht an den MAIN OUT-Buchsen an.
3. SUB OUT 1, SUB OUT 2-Buchsen
Hierbei handelt es sich um die Neben-Audioausgänge. Hier liegen nur die dem Ausgang SUB OUT
zugewiesenen Audiosignale an.
4. LINE IN L/R-Buchse
Buchse zum Anschluss externer Stereo-Audioquellen. Das Eingangssignal wird mit dem Audiosignal
der internen Klangerzeugung gemischt und danach ausgegeben. Sie können diese Buchse auch als
Audioeingang für Sampler und Looper verwenden.
5. MIC IN-Buchse
Buchse mit eingebautem Mikrofonverstärker zum Anschluss eines Mikrofons. Sie können in den Ein-
stellungen zwischen einem symmetrischen und einem unsymmetrischen Eingang wählen.
Mikrofone, die Phantomspeisung benötigen, wie Kondensatormikrofone, können nicht
verwendet werden.
Die LINE IN L/R-Buchse und die MIC IN-Buchse können nicht gleichzeitig verwendet werden.
6. TRIGGER IN CH A/B, TRIGGER IN CH C/D-Buchsen
Buchsen zum Anschluss handelsüblicher Drumpads oder ähnlichen Zubehörs.
Da es sich um Stereo (TRS)-Buchsen handelt, können Sie mit z. B. einem Stereo-Splitterkabel die
Signale trennen und zwei Drumpads anschließen.
7. FOOT SW 1, 2-Buchsen
Zum Anschluss eines Korg PS-1 oder anderen Fußschalters, dem Sie Funktionen wie z. B. Looper Start/
stop zuweisen können.
9
