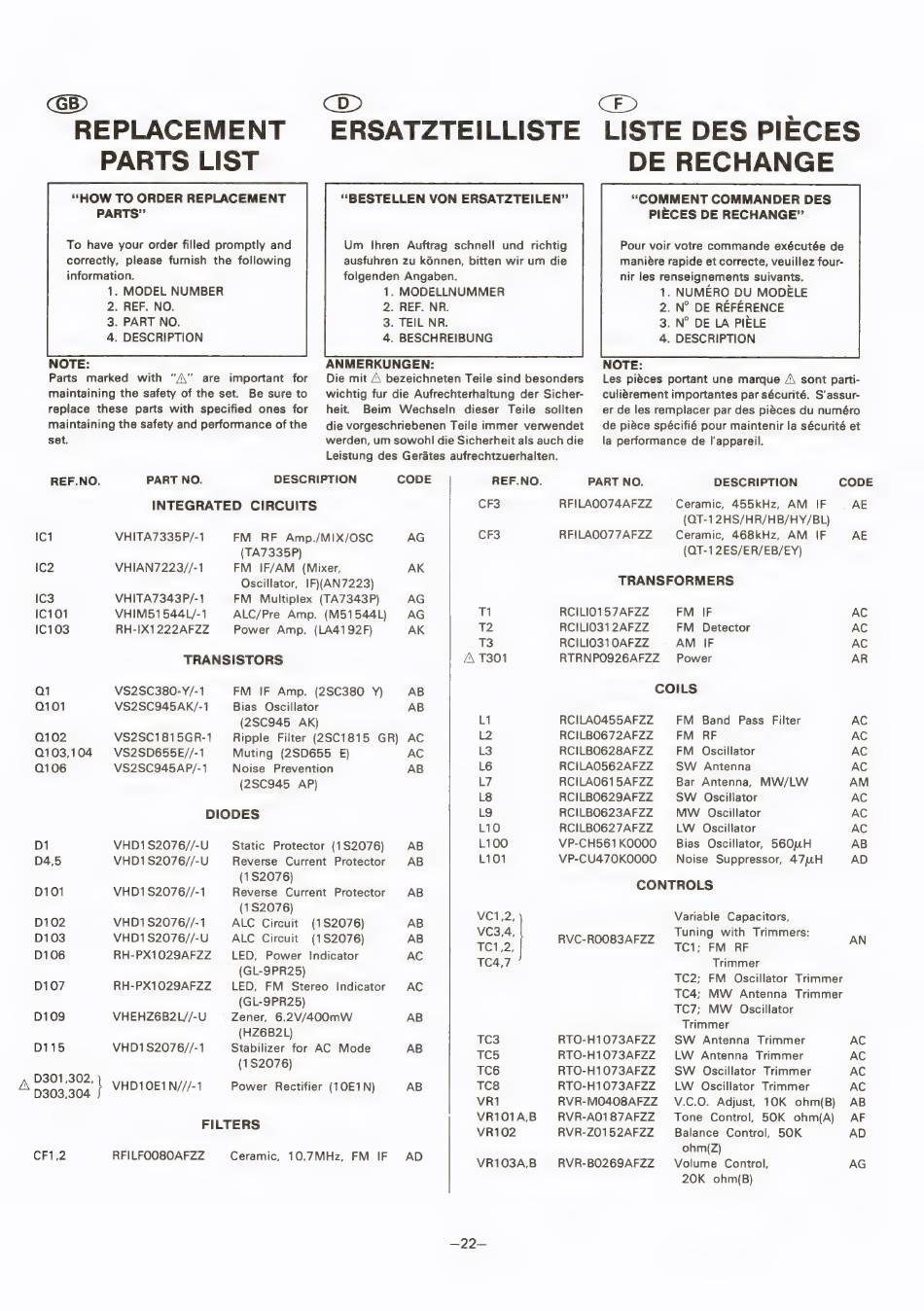

REPLACEMENT
PARTS LIST
"HOW TO ORDER REPLACEMENT
PARTS"
To have your order filled promptly and
correctly, please furnish the following
information.
1. MODEL NUMBER
2. REF. NO.
3. PART NO.
4. DESCRIPTION
NOTE:
Parts marked with "/\" are important for
maintaining the safety of the set. Be sure to
replace these parts with specified ones for
maintaining the safety and performance of the
set.
CD
ERSATZTEILLISTE
"BESTELLEN VON ERSATZTEILEN"
Um Ihren Auftrag schnell und richtig
ausfuhren zu kénnen, bitten wir um die
folgenden Angaben.
1. MODELLNUMMER
2. REF. NR.
3. TEIL NR.
4. BESCHREIBUNG
ANMERKUNGEN:
Die mit A bezeichneten Teile sind besonders
wichtig fur die Aufrechterhaltung der Sicher-
heit. Beim Wechseln dieser Teile sollten
die vorgeschriebenen Teile immer verwendet
werden, um sowohl die Sicherheit als auch die
Leistung des Gerates aufrechtzuerhalten.
CED
LISTE DES PIECES
DE RECHANGE
"COMMENT COMMANDER DES
PIECES DE RECHANGE"
Pour voir votre commande exécutée de
manieére rapide et correcte, veuillez four-
nir les renseignements suivants.
1. NUMERO DU MODELE
2. N° DE REFERENCE
3. N° DE LA PIELE
4. DESCRIPTION
NOTE:
Les piéces portant une marque A\ sont parti-
culiérement importantes par sécurité. S'assur-
er de les remplacer par des piéces du numéro
de piéce spécifié pour maintenir la sécurité et
la performance de l'appareil.
REF.NO. PART NO. DESCRIPTION CODE REF.NO. PART NO. DESCRIPTION CODE
INTEGRATED CIRCUITS CF3 RFILAOO74AFZZ = Ceramic, 455kHz, AM IF = AE
(QT-12HS/HR/HB/HY/BL)
1C1 VHITA7335P/-1 FM RF Amp./MIX/OSC AG CF3 RFILAOO77AFZZ Ceramic, 468kHz, AM IF AE
(TA7335P) (QT-12ES/ER/EB/EY)
IC2 VHIAN7223//-1 FM IF/AM (Mixer, AK
Oscillator, IF)(AN7223) TRANSFORMERS
IC3 VHITA7343P/-1 FM Multiplex (TA7343P) AG
1C101 VHIM51544L/-1 ALC/Pre Amp. (M51544L) AG 71 RCILIO157AFZZ FM IF AC
1C103 RH-IX1222AFZZ Power Amp. (LA4192F) AK T2 RCILIO31 2AFZZ FM Detector AC
T3 RCILIOZ10AFZZ = AM IF AC
TRANSISTORS A T301 RTRNPOS26AFZZ Power AR
Q1 VS2SC380-Y/-1 FM IF Amp. (2SC380 Y) AB COILS
Q101 VS2SC945AK/-1 Bias. Oscillator AB
(2SC945 AK) L1 RCILAO455AFZZ FM Band Pass Filter AC
Q102 VS2SC1815GR-1___ Ripple Filter (2SC1815 GR) AC L2 RCILBO672AFZZ = =-FM RF AC
Q103,104 VS2SD655E//-1 Muting (2SD655 E) AC L3 RCILBO628AFZZ ~=FM Oscillator AC
Q106 VS2SC945AP/-1 Noise Prevention AB L6 RCILAOS562AFZZ = =SW Antenna AC
(2SC945 AP) L7 RCILAO61 5AFZZ Bar Antenna, MW/LW AM
L8 RCILBO629AFZZ SW Oscillator AC
DIODES L9 RCILBO623AFZZ MW Oscillator AC
L10 RCILBO627AFZZ LW Oscillator AC
D1 VHD1S2076//-U Static Protector (1S2076) AB L100 VP-CH561KO000 Bias Oscillator, 5604H AB
D4,5 VHD1S2076//-U Reverse Current Protector AB L101 VP-CU470KO000 Noise Suppressor, 47H AD
(1S2076)
D101 VHD1S2076//-1 Reverse Current Protector AB CONTROLS
(1S2076) : 4
D102 VHD1S2076//-1 ALC Circuit (1$2076) AB eae sae eee ane eh
D103 VHD1S2076//-U ALC Circuit (12076) AB eta! RVC-ROO83AFZZ 5,1, a ae ; AN
D106 RH-PX1029AFZZ LED, Power Indicator AC C47 Steel
(GL-9PR25) TC2; FM Oscillator Trimmer
D107 RH-PX1029AFZZ LED, FM Stereo Indicator AC TCA: MW 'Antenna 'Taimer
(st-ornz5) TC7; MW Oscillator
D109 VHEHZ6B2L//-U — Zener, 6.2V/400mW AB S AIRING
ieesee" TC3 RTO-H1073AFZZ SW Antenna Trimmer AC
D115 VHD1S2076//-1 Stabilizer for AC Mode AB TC5 RTO-H1073AFZZ LW Antenna Trimmer AC
(re2o76) TC6 RTO-H1073AFZZ SW Oscillator Trimmer AC
A a | VHD10E1N///-1 Power Rectifier (10E1N) AB TC8 RTO-H1073AFZZ LW Oscillator Trimmer AC
' VR1 RVR-MO408AFZZ_ V.C.O. Adjust, 10K ohm(B) AB
FILTERS VR101A,B_ RVR-AO187AFZZ Tone Control, 50K ohm(A) AF
VR102 RVR-ZO152AFZZ Balance Control, 50K AD
: ohm(Z
CF1,2 RFILFOO80AFZZ Ceramic, 10.7MHz, FM IF AD VR103A,B RVR-BO269AFZZ ue Coe AG
20K ohm(B)
