Generelle Bedienung
A. Generelle Bedienung
A.1 Panel AGT Control 145x100mm
01. LED für Temperatur grün/rot
02. LED für Öldruck grün/rot
03. LED für Fehler grün/rot
04. Kontrollleuchte Mode grün/gelb
05. Anzeigefeld
1
LED grün: normal Betriebmodis, LED rot: Fehler
2
Mode LED grün: Manuell Modus, Mode LED gelb: Achtung Automatik Modus
3
Scrollfunktion Menü
22.10.09
02
01
06
07
1
1
1
2

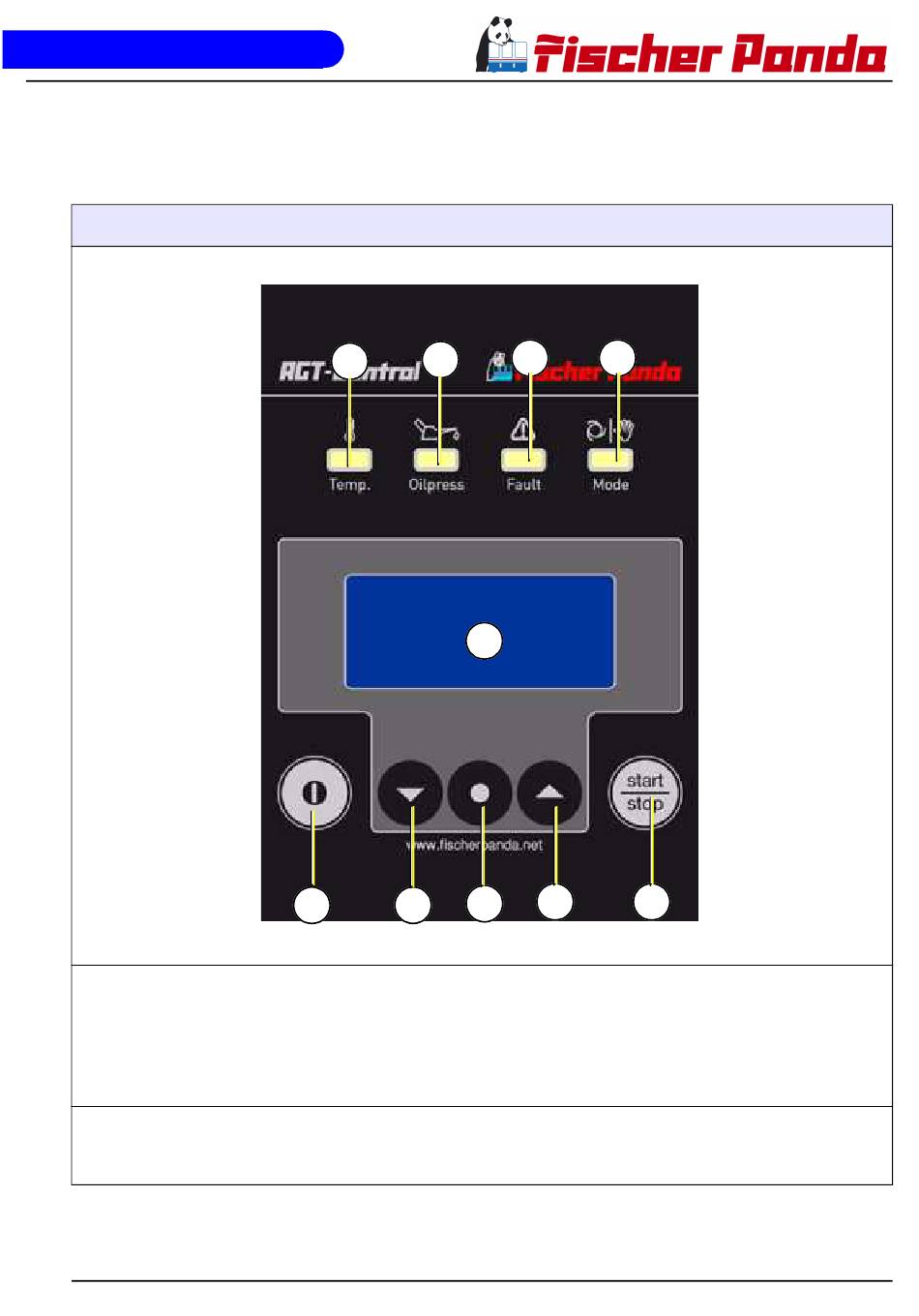

Fig. A.1-1: Front Panel 100x145
03
04
05
09
10
08
06. Hauptschalter „ON/OFF"
3
07. Taste „Pfeil runter"
08. Taste „Enter"
3
09. Taste „Pfeil hoch"
10. Taste Generator „Start/Stop"
Panel AGT Control_Kunde.R03 - Kapitel A: Generelle Bedienung
Seite 111
