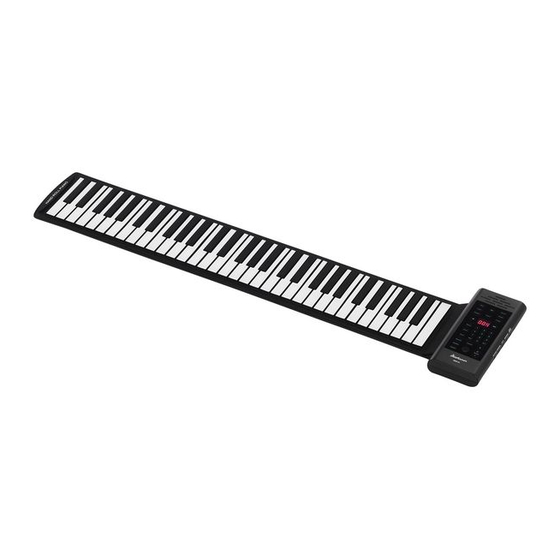

- Seite 1 MKR 62 Roll-Up-Keyboard...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 19.12.2023, ID: 546944 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation..............................11 Anschlüsse und Bedienelemente....................12 Demostücke............................... 18 Sound-Liste..............................19 Style-Liste..............................24 Technische Daten............................ 29 Umweltschutz............................32 MKR 62 Roll-Up-Keyboard... - Seite 4 MKR 62 Roll-Up-Keyboard...
-
Seite 5: Allgemeine Hinweise
Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... - Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur elektronischen Klangerzeugung mittels Klaviatur bestimmt. Verwenden Sie Gebrauch das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwen‐ dung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestim‐ mungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 8 Sicherheitshinweise WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium-Batterien! Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Mit Lithium-Batterien sach- und fachgerecht umgehen. Lithium-Batterien in der Originalverpackung kühl und trocken lagern. Lithium- Batterien von Hitzequellen fernhalten. Lithium-Batterien nie öffnen. Nur wiederaufladbare Lithium-Batterien mit geeignetem Lade‐ gerät laden.
- Seite 9 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
-
Seite 10: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das Roll-Up-Keyboard zeichnet sich durch folgende Leistungsmerkmale aus: 61 Tasten 128 vorprogrammierte Sounds 128 vorprogrammierte Styles 15 Demostücke Aufnahme- und Wiedergabefunktion Single-Finger- und Mehr-Finger-Automatik Sustain Vibrato Digitales Display Integrierter Lautsprecher Automatische Abschaltfunktion Inkl. USB-Ladekabel, Netzteil optional erhältlich (Artnr. 278119) Anschlüsse: Kopfhörerausgang, USB-Ladeanschluss-MIDI-Ausgang, Audio-Eingang, Mikrofon-Eingang, Sustain-Pedal-Eingang MKR 62... -
Seite 11: Installation
Installation Installation Das Gerät wird mit einem Lithium-Ionen-Akku betrieben. Benutzen Sie ausschließlich den mit‐ gelieferten Lithium-Ionen-Akku oder einen Ersatz-Akku mit identischen Spezifikationen (siehe Ä Kapitel 9 „Technische Daten“ auf Seite 29). Benutzen Sie zum Aufladen des eingesetzten Akkus das mitgelieferte USB-Ladekabel. Schließen Sie das Gerät zum Aufladen über dieses Kabel an die USB-Schnittstelle eines PC an. -
Seite 12: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Bedienfeld ö & < MKR 62 Roll-Up-Keyboard... - Seite 13 Anschlüsse und Bedienelemente 1 [REC] | Taste zum Aktivieren der Betriebsart „Aufnahme“ (Anzeige „REC“ ). In dieser Betriebsart können Sie eigene Sequenzen einspielen. Drücken Sie [PLAY], um die Aufnahme zu beenden und die Aufnahme wiederzugeben (Anzeige „REP“ ). Die Sequenz wird nach dem Beenden der Aufnahme automatisch einmal abgespielt.
- Seite 14 Anschlüsse und Bedienelemente 8 [Finger] | Taste zum Aktivieren des Mehrfinger-Modus. Drücken Sie , um die Wiedergabe des gewählten Styles zu starten. Drücken Sie [Finger] (Anzeige „CH2“ ), um den Mehr‐ finger-Modus zu aktiveren. Das Keyboard spielt dann automatisch eine passende Akkord-Begleitung ab, wenn Sie 3- stimmige Akkorde im linken Bereich der Klaviatur spielen.
- Seite 15 Anschlüsse und Bedienelemente 15 Zifferntasten | Tasten zur direkten Eingabe von Sounds. 16 [RHY+] | Taste zum Auswählen von Styles Drücken Sie . Das Display zeigt „000“ . Drücken Sie [RHY+], um zwischen den vorprogrammierten Styles „000“ … „127“ zu wählen. Drücken Sie erneut, um die Style-Wiedergabe zu beenden.
- Seite 16 Anschlüsse und Bedienelemente 21 [Sustain] | Taste zum Aktivieren/Deaktivieren des Sustain-Effekts. 22 [Vibrato] | Taste zum Aktivieren/Deaktivieren des Vibrato-Effekts. | Taste zum Erhöhen der Abspielgeschwindigkeit von Styles und Demostücken. | Taste zum Verringern der Abspielgeschwindigkeit von Styles und Demostücken. 25 Akku-Ladeanzeige | Diese LED leuchtet im Ladebetrieb grün. Sobald der eingesetzte Akku vollständig geladen ist, erlischt die LED.
- Seite 17 Anschlüsse und Bedienelemente Anschlüsse > 28 [HEADPHONE] | Ausgang für einen Kopfhörer oder externe Audiogeräte wie z.B. Aktivlautsprecher oder Verstärker, ausgeführt als 3,5-mm-Klinkenbuchse 29 [SUSTAIN PEDAL] | Eingang für ein optionales Sustain-Pedal, ausgeführt als 3,5-mm-Klinkenbuchse 30 [LINE IN] | Eingang für ein externes Audiogerät (z.B. MP3- oder CD-Player), ausgeführt als 3,5-mm-Klinkenbuchse 31 [MICROPHONE] | Eingang für ein optionales Mikrofon, ausgeführt als 3,5-mm-Klinkenbuchse 32 [USB 5V | MIDI OUT] | Anschluss für das mitgelieferte USB-Kabel zum Aufladen des eingebauten Akkus über die USB- Schnittstelle eines PC und zum Übertragen von MIDI-Daten.
-
Seite 18: Demostücke
Demostücke Demostücke Name Name By Alice Les premiers sourires de Vanessa Croatian Rhapsody Snowdreams A comme amour Bandari Green Sleeves Castle in the Sky Dream Wedding Song of Joy Romance De Amor Edelweiss Dancing Girl Dance of fireflie CrystlLake MKR 62 Roll-Up-Keyboard... -
Seite 19: Sound-Liste
Sound-Liste Sound-Liste Name Name Piano Marimba Piano 1 Xylophone Piano 2 Tubular Bells Piano 3 Santur Honky-Tonk Piano Organ Rhodes Piano Hammond Organ Chorused Piano Percussive Organ Harpsichord Rock Organ Clavinet Church Organ Percussion Reed Organ Celesta Accordion Glockenspiel Harmonica Music box Bandoneon Vibraphone... - Seite 20 Sound-Liste Name Name Guitar Synth Bass 1 Acoustic Guitar (nylon) Synth Bass 2 String Solo Acoustic Guitar (steel) Electric Guitar (jazz) Violin Electric Guitar (clean) Viola Electric Guitar (muted) Cello Overdriven Guitar Contrabass Distortion Guitar Tremolo Strings Guitar Harmonics Pizzicato Strings Bass Orchestral Harp Acoustic Bass...
- Seite 21 Sound-Liste Name Name Choir Aahs Tenor Sax Voice Oohs Baritone Sax Synth Voice Oboe Orchestra hit English Horn Brass instrument Bassoon Trumpet Clarinet Wild instrument Trombone Tube Piccolo Muted Trumpet Flute French Horn Recorder Brass Section Pan Flute Synth Brass 1 Bottle Blow Synth Brass 2 Skakuhachi...
- Seite 22 Sound-Liste Name Name Synthetic tonic Pad 7 (halo) Lead 1 (square) Pad 8 (sweep) Synthetic effects Lead 2 (sawtooth) Lead 3 (calliope lead) FX 1 (rain) Lead 4 (chiff lead) FX 2 (soundtrack) Lead 5 (charang) FX 3 (crystal) Lead 6 (voice) FX 4 (atmosphere) Lead 7 (fifths) FX 5 (brightness)
- Seite 23 Sound-Liste Name Name Alimba Synth Drum Bagpipe Reverse Cymbal Sound effects Fiddle Shanai Guitar Fret Noise Percussion Breath Noise Tinkle Bell Seashore Agogo Bird Tweet Steel Drums Telephone Ring Woodblock Helicopter Taiko Drum Applause Melodic Tom Gun shot MKR 62 Roll-Up-Keyboard...
-
Seite 24: Style-Liste
Style-Liste Style-Liste Name Name Beguines Wing Easy Waltz Beguine_2 Shuffle Waltz Beguine_3 Reggae Waltz Pop hit Rumba Waltz March_1 Pop Malay March_2 Bossa nova Rumba_1 Disco_1 Rumba_2 Disco_2 Slow_1 Blue grass disco Slow_2 Waltzl_1 Disco cha cha Waltzl_2 Guala cha True ballad waltz Char Bossa Waltz... - Seite 25 Style-Liste Name Name Samba_2 Rock_2 Ubminimal Rock_3 8Bit_1 Airy Rock 8Bit_2 Heart Rock 16Bit_1 Rock & Roll 16Bit_2 Urban Rock Ballad_16T Ballad Country_16T Jazz Ballad Tango_1 C.Ballad Tango_2 J.Ballad Polka_1 60s Slow Ballad Polka_2 Piano Ballad Pop Swing 50s Ballad Easy Swing Snake Base Soft Swing...
- Seite 26 Style-Liste Name Name Blue Gras Salsa_3 Boodie_1 Tecno_1 Boodie_2 Tecno_2 Boodie_3 Funky_1 Shuffle_1 Funky_2 Shuffle_2 Dixie_1 Dream Shuffle Dixie_2 Country Shuffle Foxtrot_1 Quick Shuffle Foxtrot_2 Reggae Shuffle R.roll_1 R&B R.roll_2 Reggae_1 Fast Beat Reggae_2 Quick Beat Reggae_3 Smooth Beat Salsa_1 Square Beat Salsa_2 Euro Beat...
- Seite 27 Style-Liste Name Name Alpha Dance Indonesian folk Beta Dance Absolute Music Dream Dance Jamaica Dance_1 Synthesis Dance_2 Feel Dance_3 Accelerate Beach Night The Country Irish Country Shuffle Tarantella Electric Keys Big band Dark Keys Easy Walk Fusion Destiny Horse Comedy Canon Drive Latin...
- Seite 28 Style-Liste Name Name New age Soul Slow rc Twist MKR 62 Roll-Up-Keyboard...
-
Seite 29: Technische Daten
Technische Daten Technische Daten Eingangsanschlüsse USB-C Audiosignal (Line In) 3,5-mm-Klinkenbuchse Sustain-Pedal 3,5-mm-Klinkenbuchse Mikrofon 3,5-mm-Klinkenbuchse Ausgangsanschlüsse Kopfhörer 3,5-mm-Klinkenbuchse MIDI-Schnittstelle USB-C Tastatur Aufrollbare Silikon-Tastatur mit 61 Tasten Polyphonie 32-stimmig polyphon Sounds Styles Demo- und Übungsstücke Verstärkung +99,3 dB max. Lautsprecher 0,5 W, 8 Ω Spannungsversorgung externes Steckernetzteil, 100 - 240 V 50/60 Hz... - Seite 30 Technische Daten Sekundärspannung Batterie/Akku Art der Batterie Lithium-Ionen Spannung 3,7 V Kapazität 1100 mAh Betriebsdauer 5 - 6 h Ladezeit im Gerät Betriebssystem Windows® 8 und aktueller, Mac OS X® 10.8 und aktueller Abmessungen gesamt (B × H × T) 1000 mm ×...
- Seite 31 Technische Daten Weitere Informationen Tasten Leuchttasten nein Anschlagdynamik nein Aftertouch nein Speichermedium nein Lyrikfunktion nein Scorefunktion nein Vocal Harmony nein USB-Audiorecorder Nein MIDI-Schnittstelle über USB Mikrofonanschluss MKR 62 Roll-Up-Keyboard...
-
Seite 32: Umweltschutz
Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 33 Umweltschutz Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Entsorgen Sie Lithium-Batterien nur in entladenem Zustand. Nehmen Sie wechselbare Lithium-Batterien vor der Entsorgung aus dem Gerät, sofern dies zerstörungsfrei möglich ist.
- Seite 34 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
