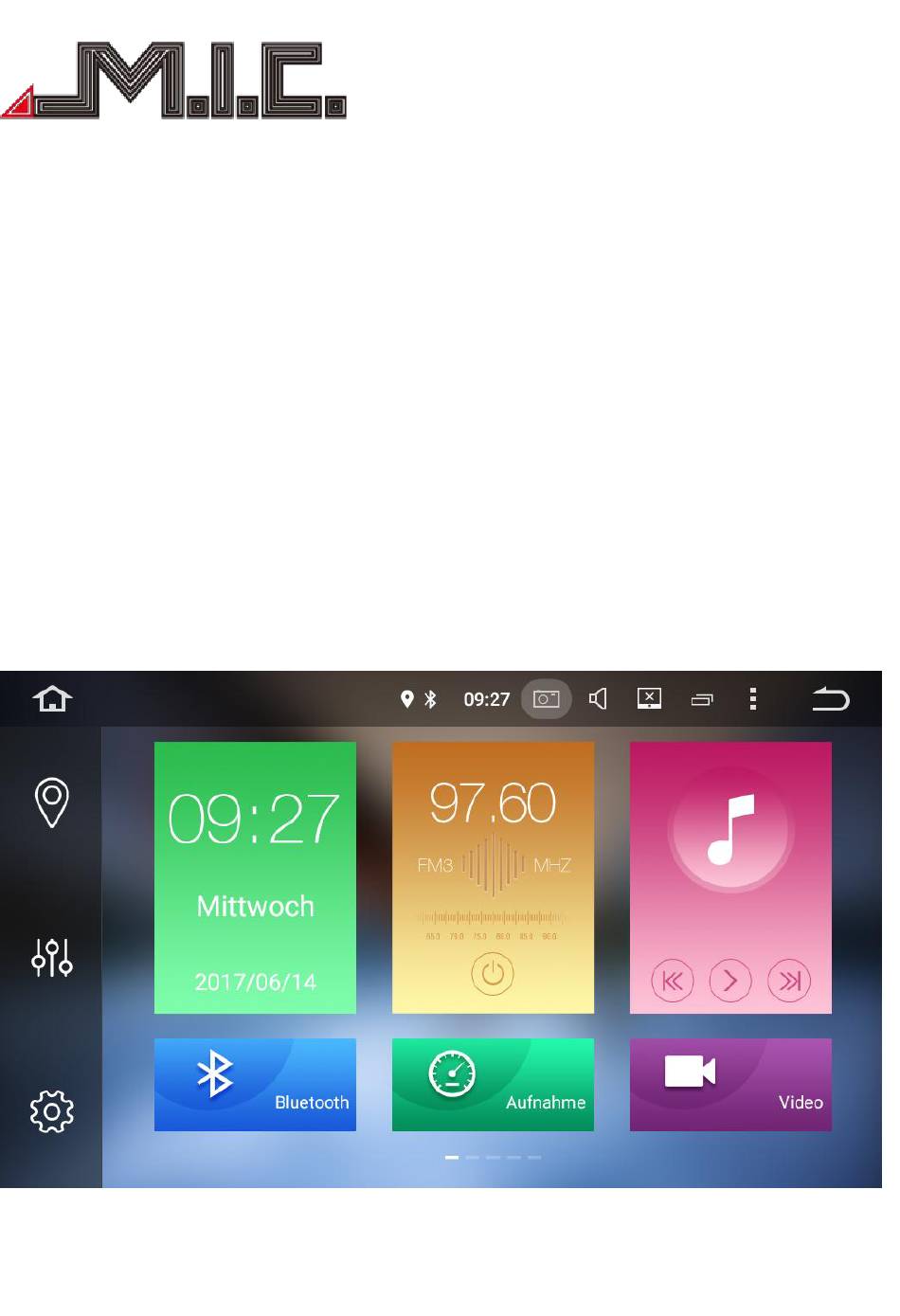

- Seite 1 AV8V4 Android-Naviceiver für Volkswagen/Seat/Skoda - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt......................................- 2 - Vorwort.....................................- 2 - Hinweise....................................- 3 - Sicherheitshinweise..................................- 3 - Copyright-Informationen................................. - 4 - Produkt-Komponenten................................- 5 - Parameter....................................- 6 - Lieferumfang.................................... - 7 - Anschlussplan (Volkswagen bis GOLF 6 Plattform)......................... - 7 - Vorderseite....................................- 8 - HOME......................................- 9 - Radio....................................... -
Seite 3: Inhalt
Hinweise Dieses Benutzerhandbuch ist nur eine Produktrichtschnur. Hardware- und Software-Konfigurations- Beschreibungen können je nach Region variieren. Falls eine beschriebene Produktfunktion nicht mit Inhalten dieses Benutzerhandbuchs übereinstimmen, nehmen Sie bitte die tatsächliche Funktion als Standard. Achtung: Lesen Sie bitte vor Benutzung die Bedienungsanleitung sorgfältig durch, um eine ordnungsgemäße und sichere Benutzung zu gewährleisten., Sicherheitshinweise Bitte beachten Sie die folgenden Vorsichtsmaßnahmen. -
Seite 4: Copyright-Informationen
Halten Sie das Produkt von feuchten Umgebungen oder Wasser fern, um Elektroschocks durch Kurzschlüsse zu vermeiden und unnötigen Schaden und Feuer zu vermeiden. Benutzen Sie das Gerät nicht in stark magnetischer Umgebung. Dies kann zu Fehlern bei GPS, Bluetooth und Digital-TV führen. Bitte schalten Sie die Zündung vor dem Einbau aus, da bei laufendem Motor Kurzschlüsse auftreten könnten. -
Seite 5: Produkt-Komponenten
Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite VW Autoradio: Rückseite VW Autoradio: - 5 -... -
Seite 6: Parameter
Zubehör für VW Autoradio: Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃～+65℃ Lagertemperatur: -40℃～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S - 6 -... -
Seite 7: Lieferumfang
Lieferumfang Standard-Zubehör Standard-Spezifikation Menge Naviceiver mit integriertem CAN-Bus 1 Stück und DAB+ GPS-Antenne 1 Stück WIFI-Antenne 1 Stück RCA-Kabel 1 Stück USB Output-Kabel 1 Stück USB Switch-Kabel 1 Stück RCA Rückfahr-Kabel 1 Stück Sygic Aktivierungscode 1 Stück Anschlussplan (Volkswagen bis GOLF 6 Plattform) - 7 -... -
Seite 8: Vorderseite
Vorderseite 1：PWR/VOL: Power/VOL 2：Home: Hauptmenü 3：Menu: Menüleiste aufrufen 4：Zurück: Wechselt zum vorherigen Menü 5：SD: Micro-SD-Slot für Media 6：Mikrofon 7 : Seek Taste 8 : Mute-Taste 9 : BAND: Radio 10 : NAVi: Navi-App starten 11 : MAP: Slot für Navisoftware und 12 : RST: Reset Update - 8 -... -
Seite 9: Home
HOME Beim Einschalten des Geräts gelangt man als erstes in das Home-Menü. Das Menü kann nach links oder rechts geschoben werden. Berühren Sie , um in das Home-Menü zurückzukehren. App-Symbole können vom Home-Menü hinzugefügt oder gelöscht werden. Wischen Sie von rechts nach links, um Ihre Apps durchzublättern. HOME(1) HOME(2) - 9 -... - Seite 10 Dieses Produkt beinhaltet Navigation, Radio, Bluetooth, DVR, 3G, WiFi, DVB-T und viele weitere Funktionen. Durch Berühren eines App-Symbols gelangen Sie zu der jeweiligen Funktion/Operation. HOME(3) HOME(4) - 10 -...
-
Seite 11: Radio
Radio Berühren Sie das Radio-Symbol, um in das Radiomenü zu gelangen. Das Radio unterstützt AM und FM- Empfang, wozwischen durch Berühren der Schalttaste gewechselt werden kann (siehe Bilder). - 11 -... -
Seite 12: Bluetooth
Kurz berühren, um 0.1m vorwärts zu suchen, lang berühren für vorherigen Radiosender; Kurz berühren, um 0.1m rückwärts zu suchen, lang berühren für nächsten Radiosender; (Achtung: Bei manchen Modellen ist ein TUNER-Knopf auf der Vorderseite. Sie können auch durch Drehen des Knopfes Frequenzen suchen.) Kurz berühren für einen automatischen Sendersuchlauf;... - Seite 13 Bluetooth Anrufverlauf Bluetooth-Kopplung; berühren, um andere Bluetoothgeräte zu finden Bluetooth-Einstellungen Rufannahme/Anruf Auflegen Rufnummer löschen; längeres berühren zum sofortigen Löschen Wechseln; berühren, um zwischen Tonausgabe über Handy- und Radio-Lautsprecher bei Bluetooth- Anruf zu wechseln Bluetooth Anrufverlauf Eingehende Anrufe Ausgehende Anrufe Verpasste Anrufe - 13 -...
-
Seite 14: Musik
Bluetooth-Kopplung Suche nach Name des gekoppelten Geräts Verbinden mit gefundenem gekoppelten Gerät Ausgewählte Bluetooth-Kopplungen trennen Ausgewählte Bluetooth-Kopplungen löschen Bluetooth-Einstellungen 1) Geben Sie den Gerätenamen bei Bluetooth-Kopplungen ein. 2) Geben Sie das Passwort bei Bluetooth-Verbindungen ein. Musik Berühren Sie die App „MediaPlayer“ , um in das Musikmenü zu wechseln. Hier können Sie Audiodateien von Ihrer SD-Karte oder ihrem USB-Stick abspielen. -
Seite 15: Video
EQ-Modus Zurück Stop/Play Weiter Playliste Liedtext/Spektrum wechseln Video Berühren Sie die App „Video“ um in das Videomenü zu wechseln. Es wird 1080P Videowiedergabe unterstützt. Fullscreen Loop-Modus Letztes Kapitel Play/Pause Stop Nächstes Kapitel Video-Liste - 15 -... -
Seite 16: Avin
AVIN Berühren Sie die App „AV-IN“ um in den AV-IN-Modus zu wechseln. Es wird Video- und Audio-Output von externen Geräten unterstützt. Dateiverwaltung Berühren Sie die App „Dateimanager“ um in die Dateiverwaltung zu gelangen. Berühren Sie um zu , um entfernende Dateien auszuwählen, berühren Sie , um Dateien zu kopieren und das Symbol kopierte Dateien einzufügen;... - Seite 17 Die Videodateien des DVR werden auf der micro-SD-Karte gespeichert. Die Dateien sind groß; benutzen Sie bitte mindestens eine 8 GB micro-SD-Karte, bevor Sie eine längere Aufzeichnung starten. Das Autoradio kann automatisch die DVR-Kamera erkennen, wenn Sie via USB angeschlossen wurde. Unter können Sie Grundeinstellungen wie den Speicherpfad der Aufnahmen vornehmen.
-
Seite 18: Browser
Browser Wählen Sie die App “Browser”. Sie können durch Auswahl und Eingabe des Adressfeldes auf die gewünschte Website gelangen. GPS Navigation GPS-Map aktivieren: Handy: 1. Wählen Sie Einstellungen --> „Drahtlos und Netzwerke“ --> „Tethering und mobiler Hotspot“. 2. Wählen Sie „Mobiler Wlan-Hotspot“. 3. -
Seite 19: Dab
DAB+ Dieses Gerät besitzt integriertes Digital Audio Broadcasting (DAB+). Mit CD-Soundqualität ist es ein nützliches Hilfsmittel, um real-time Verkehrsinformationen, Wetterberichte und vieles weitere zu erhalten. Foto Wählen Sie die App „Galerie“, um in das Foto/Gallerie-Menü zu wechseln. Die Fotos werden von SD/USB gelesen. -
Seite 20: Easy Connect (Mirrorlink)
Easy Connect (Mirrorlink) Android USB: 1. Wechseln Sie in die Mobileinstellungen, öffnen Sie “Entwickler-Optionen” und aktivieren Sie USB- Debugging. 2. Verbinden Sie Ihr Handy via USB-Kabel mit dem Autoradio. 3. Installieren Sie den mobilen Verbindungsdienst. 4. Lassen Sie das Handy entsperrt. 5. -
Seite 21: Einstellungen
Einstellungen Wählen Sie die App „Einstellungen“ um zu den Systemeinstellungen zu gelangen. - 21 -... - Seite 22 - 22 -...
- Seite 23 1. Drahtlos & Netzwerke WLAN: Geben Sie den Namen Ihres Drahtlos-Netzwerks mit Passwort ein. Das WiFi-Symbol erscheint nach erfolgter Verbindung in der oberen Statusleiste. 3G-Einstellungen: Schließen Sie das 3G-Dongle über das USB-Kabel an und geben Sie die VPN-Daten ein. Das 3G-Symbol erscheint nach erfolgter Verbindung in der oberen Statusleiste.
-
Seite 24: Wartungs-Informationen
Stellen Sie Uhrzeit und Datum und das Uhrzeit-Anzeige-Format abhängig von Ihrer Zeitzone aus. Bedienungshilfen: Stellen Sie Vorlese-Funktion, Tastenverknüpfungen und Hilfsfunktionen. 5. Auto Navi-Einstellungen: Stellen Sie die GPS-Navigation und den Soundmodus ein. Fahr-Einstellungen: Stellen Sie ein, ob Video schauen während der Fahrt möglich ist, Rückansicht spiegeln, Rückfahr-Lautstärke und Kurvenanzeige. -
Seite 25: Bei Weiteren Fragen Bitte An Folgende Adresse Wenden
Lesen Sie sich bitte die sorgfältig die folgende Fehlertabelle durch und behebn Sie das Problem nach Anweisung, bevor Sie das Produkt zur Wartung bringen. Nehmen Sie bitte Kontakt mit einer Werkstatt oder uns auf, falls das Problem nach Befolgen der Tabelle nicht ausreichend gelöst wurde. Problem Ursache Lösung...
