Inhaltszusammenfassung für M.I.C. AV8V3
- Seite 1 AV8V3 Android-Naviceiver für Volkswagen/Seat/Skoda - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt......................................- 2 - Vorwort.....................................- 2 - Hinweise....................................- 2 - Sicherheitshinweise..................................- 3 - Copyright-Informationen................................. - 4 - Produkt-Komponenten................................- 5 - Parameter....................................- 6 - Lieferumfang.................................... - 7 - Anschlussplan (Volkswagen bis GOLF 6 Plattform)......................... - 8 - Vorderseite....................................- 9 - HOME......................................- 10 - Radio....................................... -
Seite 3: Inhalt
Inhalten dieses Benutzerhandbuchs übereinstimmen, nehmen Sie bitte die tatsächliche Funktion als Standard. Achtung: Lesen Sie bitte vor Benutzung die Bedienungsanleitung sorgfältig durch, um eine ordnungsgemäße und sichere Benutzung zu gewährleisten., Sicherheitshinweise Bitte beachten Sie die folgenden Vorsichtsmaßnahmen. Bei Verletzung einer der folgenden Gründe für Produktfehler, Körperverletzungen oder Eigentumschaden, kann der Produkthändler keine Haftung übernehmen. -
Seite 4: Copyright-Informationen
Benutzen Sie das Gerät nicht in stark magnetischer Umgebung. Dies kann zu Fehlern bei GPS, Bluetooth und Digital-TV führen. Bitte schalten Sie die Zündung vor dem Einbau aus, da bei laufendem Motor Kurzschlüsse auftreten könnten. Bitte achten Sie darauf, kein Rohr, Kabel und elektronische Teile der Brennstoffzelle während des Einbaus zu beschädigen, um Feuerbildung zu vermeiden. -
Seite 5: Produkt-Komponenten
Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite VW Autoradio: Rückseite VW Autoradio: - 5 -... -
Seite 6: Parameter
Zubehör für VW-Autoradio: Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃～+65℃ Lagertemperatur: -40℃～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S - 6 -... -
Seite 7: Lieferumfang
Lieferumfang ● Standard-Zubehör Standard-Spezifikation Menge Naviceiver 1 Stück GPS-Antenne 1 Stück WIFI-Antenne 1 Stück Camera-IN 1 Stück USB-Kabel 1 Stück USB Switch-Kabel 1 Stück Verlängerungskabel für USB Switch- 1 Stück Kabel Kabelbund 1 Stück CAN-Bus + Kabel 1 Stück Aktivierungscode Sygic 1 Stück Schnellstartanleitung 1 Stück... -
Seite 8: Anschlussplan (Volkswagen Bis Golf 6 Plattform)
Anschlussplan (Volkswagen bis GOLF 6 Plattform) - 8 -... -
Seite 9: Vorderseite
Vorderseite 1：PWR/VOL: Power/VOL 2：Home: Hauptmenü 3：Menu: Menüleiste aufrufen 4：Zurück: Wechselt zum vorherigen Menü 5：SD: Micro-SD-Slot für Media 6：Mikrofon 7 : Seek Taste 8 : Mute-Taste 9 : BAND: Radio 10 : NAVi: Navi-App starten 11 : MAP: Slot für Navisoftware und 12 : RST: Reset Update - 9 -... -

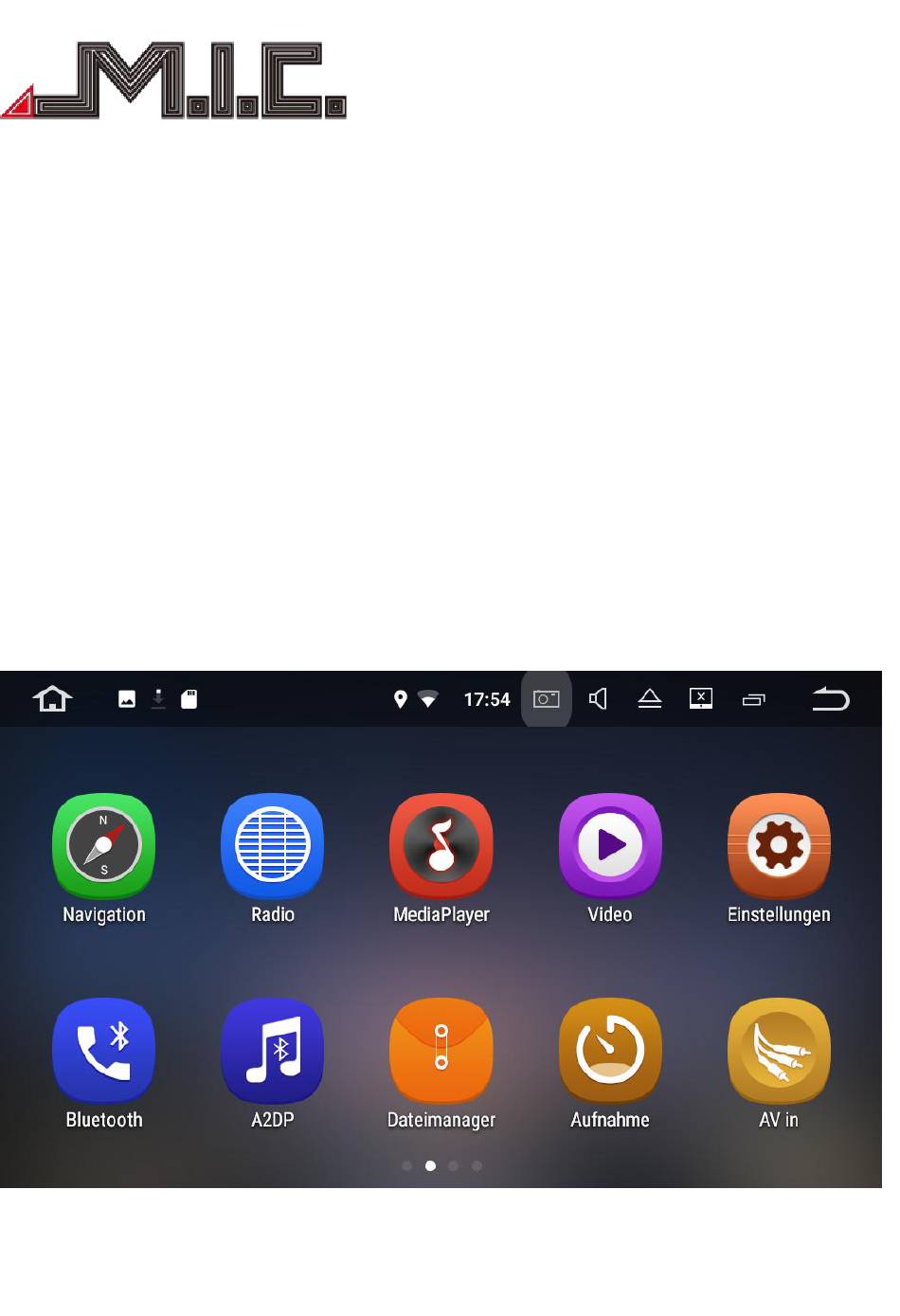

Seite 10: Home
HOME Beim Einschalten des Geräts gelangt man als erstes in das Home-Menü. Das Menü kann nach links oder rechts geschoben werden. Berühren Sie , um in das Home-Menü zurückzukehren. App-Symbole können vom Home-Menü hinzugefügt oder gelöscht werden. HOME(1) Schieben Sie den Startbildschirm nach links, um zur Übersicht Ihrer Apps zu wechseln. HOME(2) - 10 -... - Seite 11 Dieses Produkt beinhaltet Navigation, Radio, Bluetooth, DVR, 3G, WiFi, DVB-T und viele weitere Funktionen. Durch Berühren eines App-Symbols gelangen Sie zu der jeweiligen Funktion/Operation. HOME(3) HOME(4) - 11 -...
-
Seite 12: Radio
Radio Berühren Sie die App „Radio“, um in das Radiomenü zu gelangen. Das Radio unterstützt AM und FM- Empfang, wozwischen durch Berühren der Schalttaste gewechselt werden kann (siehe Bilder). Radio-App Kurz berühren, um 0.1m vorwärts zu suchen, lang berühren für vorherigen Radiosender; Kurz berühren, um 0.1m rückwärts zu suchen, lang berühren für nächsten Radiosender;... -
Seite 13: Bluetooth
Bluetooth Berühren Sie die App „Bluetooth“, um in das Bluetooth-Menü zu wechseln. Geben Sie beim Verbinden mit Ihrem Handy den Universalcode “0000” ein und bestätigen Sie. Nachdem Bluetooth erfolgreich mit Ihrem Handy verbunden wurde, erscheint das Symbol in der Kopfzeile des Bildschirms (siehe Bild). Bluetooth-Einwahl Bluetooth-Einwahl Bluetooth-Telefonbuch... - Seite 14 Bluetooth Anrufverlauf Eingehende Anrufe Ausgehende Anrufe Verpasste Anrufe Bluetooth-Kopplung Suche nach Name des gekoppelten Geräts Verbinden mit gefundenem gekoppelten Gerät Ausgewählte Bluetooth-Kopplungen trennen Ausgewählte Bluetooth-Kopplungen löschen - 14 -...
-
Seite 15: Musik
Bluetooth-Einstellungen 1) Geben Sie den Gerätenamen bei Bluetooth-Kopplungen ein. 2) Geben Sie das Passwort bei Bluetooth-Verbindungen ein. Musik Berühren Sie die App „Media Player“ , um in das Musikmenü zu wechseln. Hier können Sie Audiodateien von Ihrer SD-Karte oder ihrem USB-Stick abspielen. Unterstützt wird WMA, MP3 uva. Formate. EQ-Modus Zurück Stop/Play... -
Seite 16: Video
Video Berühren Sie die App „Video“ um in das Videomenü zu wechseln. Es wird 1080P Videowiedergabe unterstützt. Fullscreen Loop-Modus Letztes Kapitel Play/Pause Stop Nächstes Kapitel Video-Liste AVIN Berühren Sie die App „AV-IN“ um in den AV-IN-Modus zu wechseln. Es wird Video- und Audio-Output von externen Geräten unterstützt. -
Seite 17: Dateiverwaltung
Dateiverwaltung Berühren Sie die App „Dateimanager“ um in die Dateiverwaltung zu gelangen. Berühren Sie um zu , um entfernende Dateien auszuwählen, berühren Sie , um Dateien zu kopieren und das Symbol kopierte Dateien einzufügen; wenn Sie eine Datei nicht benötigen, können Sie diese mit löschen. - Seite 18 Unter können Sie Grundeinstellungen wie den Speicherpfad der Aufnahmen vornehmen. Berühren Sie , um die Aufzeichnung zu starten. Die Dateien können nach Ende der Aufnahme automatisch gespeichert werden. Berühren Sie , um zu einer Liste der aufgezeichneten Videos zu gelangen. Auswählen Löschen Wiedergabe...
-
Seite 19: Browser
Browser Wählen Sie die App “Browser”. Sie können durch Auswahl und Eingabe des Adressfeldes auf die gewünschte Website gelangen. GPS Navigation GPS-Map aktivieren: Handy: 1. Wählen Sie Einstellungen --> „Drahtlos und Netzwerke“ --> „Tethering und mobiler Hotspot“. 2. Wählen Sie „Mobiler Wlan-Hotspot“. 3. -
Seite 20: Dab+ (Optional)
DAB+ (optional) Digital Audio Broadcasting wird üblicherweise mit DAB abgekürzt. Mit CD Soundqualität ist es ein nützliches Hilfsmittel, um real-time Verkehrsinformationen, Wetterberichte und vieles weitere zu erhalten. Wählen Sie im Home-Menü die App „ApkInstaller“ Wählen Sie “Installieren”. Wählen Sie “oem”. Wählen Sie “apk”. - Seite 21 Wählen Sie “DAB+201606301247.apk”. Wählen Sie “INSTALLIEREN”. Wählen Sie “AKZEPTIEREN”. - 21 -...
-
Seite 22: Foto
Bestätigen Sie mit “FERTIG”. Die App „DAB+“ sollte nun im Home-Menü erscheinen. Öffnen Sie die App durch berühren. Foto Wählen Sie die App „Galerie“, um in das Foto/Gallerie-Menü zu wechseln. Die Fotos werden von SD/USB gelesen. Die Gallerie kann nicht nur Fotos, sondern auch Videos von der SD-Karte/USB-Stick abspielen. - 22 -... -
Seite 23: Easy Connect (Mirrorlink)
Easy Connect (Mirrorlink) Android USB: 1. Wechseln Sie in die Mobileinstellungen, öffnen Sie “Entwickler-Optionen” und aktivieren Sie USB- Debugging. 2. Verbinden Sie Ihr Handy via USB-Kabel mit dem Autoradio. 3. Installieren Sie den mobilen Verbindungsdienst. 4. Lassen Sie das Handy entsperrt. 5. -
Seite 24: Einstellungen
Einstellungen Wählen Sie die App „Einstellungen“ um zu den Systemeinstellungen zu gelangen. - 24 -... - Seite 25 - 25 -...
- Seite 26 - 26 -...
- Seite 27 1. Drahtlos & Netzwerke WLAN: Geben Sie den Namen Ihres Drahtlos-Netzwerks mit Passwort ein. Das WiFi-Symbol erscheint nach erfolgter Verbindung in der oberen Statusleiste. 3G-Einstellungen: Schließen Sie das 3G-Dongle über das USB-Kabel an und geben Sie die VPN-Daten ein. Das 3G-Symbol erscheint nach erfolgter Verbindung in der oberen Statusleiste.
- Seite 28 Speicher: Hier können Sie den internen Speicher und iNand-Flash-Speicher sowie die Details der genutzten und verfügbaren Kapazität kontrollieren. 3. Nutzer Sicherheit: Alle Programme auf Werkseinstellungen zurücksetzen. Konten: Mailbox und E-Mail-Konto einrichten. Sprachen & Eingabe: Das Autoradio unterstützt viele Sprachen. Sie können je nach Bedarf unterschiedliche Sprachen und Eingabemethoden auswählen.
-
Seite 29: Wartungs-Informationen
Über das Gerät: Zeigt alle wichtigen Informationen über das Gerät an wie: System-Updates, Versions-Informationen, Modellnummer, S/N-Nummer, CPU und Speicher. Versions-Informationen beinhalten MCU-Version, Android-Version, Kernel-Version und Build-Nummer. Wartungs-Informationen Beschädigen Sie nicht das LCD-Display, da es zu Bild- oder anderen Fehlern kommen kann. Das Bild kann unscharf werden und die LCD können beschädigt werden. - Seite 30 Sie fahren in einem Gebiet, in Fahren Sie zu Gebieten, zu denen GPS- dem GPS-Signale abgeschirmt Signale durchdringen werden Das Handy wurde beim ersten Mal nicht mit dem Gerät Koppeln Sie das Gerät mit dem Handy gekoppelt Bluetooth funktioniert nicht Das Bluetooth zwischen dem Handy und dem Gerät sind Probieren Sie ein anderes Handy aus...
