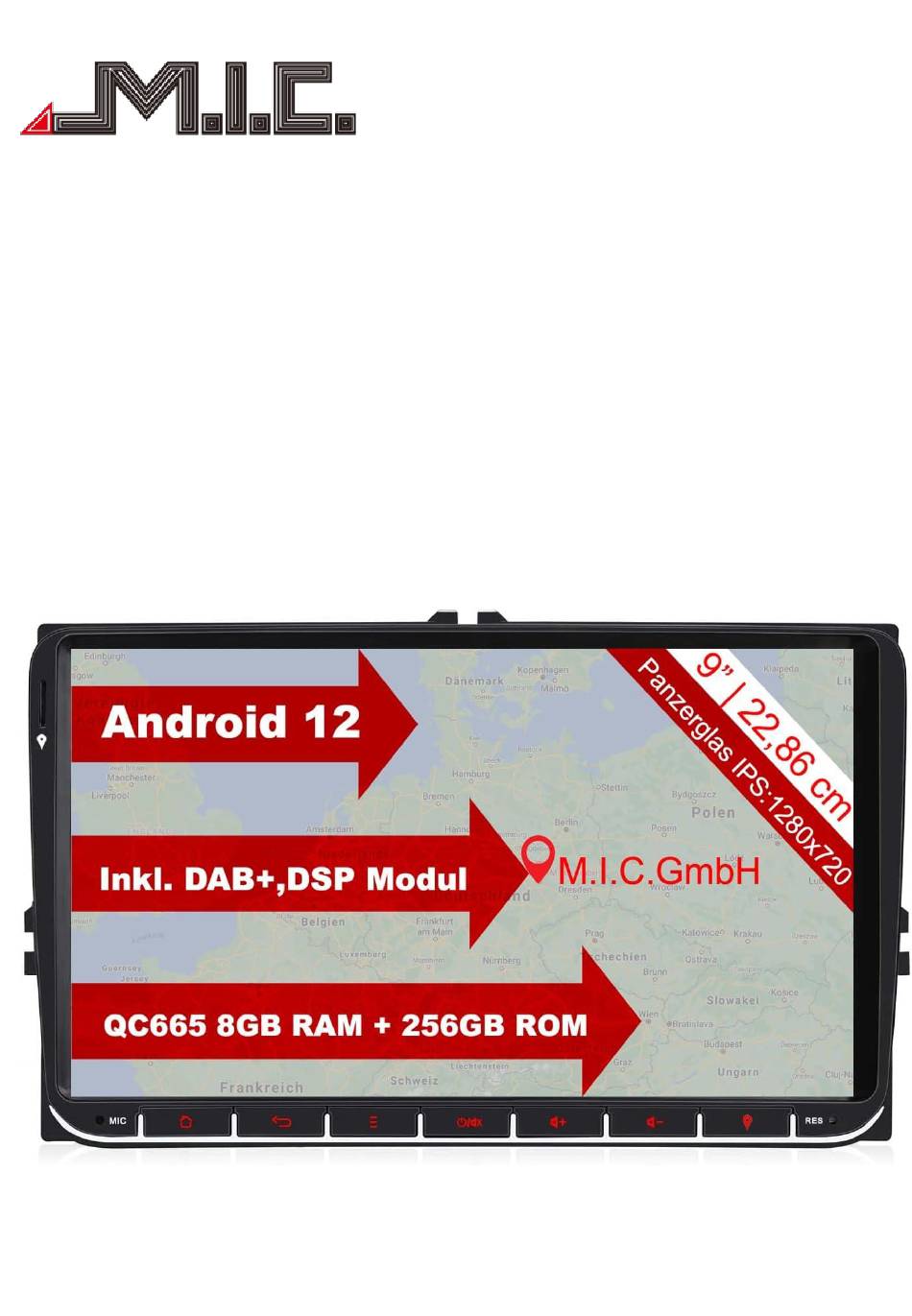

- Seite 1 AV9V2-Ultra Android-Naviceiver für Volkswagen/Seat/Škoda - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ......................................- 2 - Hinweise ......................................- 3 - Sicherheitshinweise ................................... - 3 - Copyright-Informationen ................................ - 4 - Produkt-Komponenten ................................- 5 - Parameter ......................................- 7 - Lieferumfang ....................................- 7 - Anschlussplan ....................................- 8 - Einbau ......................................- 10 - HOME ...................................... -
Seite 3: Hinweise
Bitte lesen Sie sich vor Benutzen des Produkts die Bedienungsanleitung sorgfältig durch, um vollständig alle Funktionen und Features des Produkts zu verstehen und anwenden zu können und bewahren Sie das Benutzerhandbuch für spätere Fragen auf. Hinweise Dieses Benutzerhandbuch ist nur eine Produktrichtlinie. Hardware- und Software-Konfigurations- Beschreibungen können je nach Software-Version variieren. -
Seite 4: Copyright-Informationen
Das Schauen von TV oder Videos während der Fahrt kann Autounfälle verursachen. Das Ersetzen oder Verwenden einer ungeeigneten Sicherung ohne die Rücksprache eines Expertens kann zu Schäden an dem Gerät führen oder Feueralarm auslösen. Halten Sie das Produkt von feuchten Umgebungen oder Wasser fern, um Elektroschocks durch Kurzschlüsse und unnötigen Schaden und Feuer zu vermeiden. -
Seite 5: Produkt-Komponenten
Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite AV9V2-Ultra: Rückseite AV9V2-Ultra: - 5 -... - Seite 6 Frontansicht: 1: mSD-Slot für 2: MIC: Mikrofon Dateien/Medien/Musik & Updates 4: Zurück: Wechselt zum vorherigen Menü 3: HOME: Home-Menü aufrufen 5: Menü: Menüleiste aufrufen 6: POWER/MUTE: An-, Ausschalten / Lautlos 7: Lauter 8: Leiser 9: NAVI: Navi-App starten 10: RES: Sofortiger Neustart des Geräts (Daten werden nicht gelöscht) - 6 -...
-
Seite 7: Parameter
Zubehör AV9V2-Ultra: Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃～+65℃ Lagertemperatur: -40℃～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S Lautsprecher Ausgangsleistung: 4x45W (Max), 4x28W (RMS) Lieferumfang Standard-Spezifikation Menge Naviceiver mit integriertem CAN- 1 Stück... -
Seite 8: Anschlussplan
GPS-Antenne 1 Stück WIFI-Antenne 1 Stück DAB+-Antenne 1 Stück USB-Kabel 1 Stück Audio-/Video-Kabelbund 1 Stück microSIM-Karten-Anschluss 1 Stück Schnellstartanleitung 1 Stück Anschlussplan Quadlockstecker CAN-H – CAN-Bus-Pin High CAN-L – CAN-Bus-Pin Low - 8 -... - Seite 9 Signal-Eingang für Rückwärtsgang. Immer wenn hier 12V anliegen Back - Braun (bspw. vom Rückfahrlicht), ruft das Radio den Rückfahrbildschirm auf. Nur bei Fahrzeugen ohne CAN-Bus-System notwendig. Anschlusskabel für eine kabelgebundene Lenkradsteuerung. Wird SWC1/SWC2 beim AV9V2-Ultra in der Regel nicht benötigt. - 9 -...
-
Seite 10: Einbau
USB-Doppelkabel USB1/USB2 – USB-Anschluss für USB-Sticks (nur begrenzte Ladeleistung für Handys) SWC-GND – Masseausgang für externe Geräte Einbau Der Einbau ist von Fahrzeug zu Fahrzeug etwas unterschiedlich, sodass es leider keine einheitliche Anleitung gibt. Für fast alle Fahrzeuge gibt es aber eine Videoanleitung zum Ausbau des Originalradios auf Youtube. - Seite 11 HOME(1) HOME(2) Dieses Produkt beinhaltet Navigation, Radio, Bluetooth, DAB+, DVR, 3G, WiFi und viele weitere Funktionen. Durch Berühren eines App-Symbols gelangen Sie zu der jeweiligen Funktion/Operation. Tasten anders belegen Auf dem Startbildschirm lassen sich die Schaltflächen "Musik", "Navigation" und "DAB+" anders belegen.
-
Seite 12: Launcher Installieren / Benutzeroberfläche Verändern
Launcher installieren / Benutzeroberfläche verändern Wie vom Smartphone oder Tablet gewohnt, können Sie auch bei Ihrem AV9V2-Ultra die Benutzeroberfläche durch die Installation anderer Launcher ganz auf Ihren Geschmack abstimmen und so beispielsweise auch das Design des Homebildschirms komplett verändern. Suchen Sie dazu einfach im Google PlayStore nach „Launcher“... -
Seite 13: Bluetooth
Berühren, um bei FM-Frequenzen automatisch zwischen lokalen und fernen Radiomodus zu wechseln, je nach Stärke des Radiosignals. Berühren, um gewünschte AM-Frequenz von AM1, AM2 auszuwählen; 12 Radiosender können gespeichert werden. Berühren, um gewünschte FM-Frequenz von P1, P2, P3, P4, P5, P6 auszuwählen; 18 Radiosender können gespeichert werden. - Seite 14 Ziffernfeld Kontakte Anrufverlauf Bluetooth-Kopplung Bluetooth-Einstellungen Rufannahme Letzte Ziffer löschen; längeres Berühren zum Löschen der ganzen Eingabe Kontakte Telefonanruf starten (vorher Kontakt auswählen) Kontakt suchen Kontakte importieren (muss am Handy bestätigt werden) Anrufverlauf - 14 -...
- Seite 15 Eingehende Anrufe Ausgehende Anrufe Verpasste/abgelehnte Anrufe Automatischer Rückruf Bluetooth-Kopplung Bluetooth-Geräte in der Nähe suchen Kopplung mit ausgewähltem Gerät herstellen Kopplung mit ausgewähltem Gerät trennen Ausgewähltes Gerät aus Übersicht löschen Bluetooth-Einstellungen - 15 -...
-
Seite 16: Kontakte Importieren
In den Bluetooth-Einstellungen können Sie den Anzeigename des AV9V2-Ultra sowie die Bluetooth- PIN ändern. Weiterhin können Sie einstellen, ob das AV9V2-Ultra Verbindungsanfragen automatisch akzeptieren oder ablehnen soll. Kontakte importieren Nachdem Sie Ihr Handy mit dem Gerät per Bluetooth verbunden haben, können Sie die Kontaktdaten aus Ihrem Handy in dem Gerät importieren lassen. -
Seite 17: Bluetooth-Musik
Bluetooth-Musik Berühren Sie die App „Telefon“, nachdem Sie Ihr Handy per Bluetooth mit dem Gerät verbunden haben. Nach dem Öffnen der App erscheint ein großer Play-Button, mit dem Sie die Musik direkt starten können. Musik Berühren Sie die App „MediaPlayer“ , um in das Musikmenü zu wechseln. Hier können Sie Audiodateien von der Festplatte des Geräts, Ihrer mSD-Karte (Slot an der Vorderseite) oder Ihrem USB-Stick (USB-Doppelkabel aus dem Lieferumfang) abspielen. -
Seite 18: Sound
Favoritensammlung) auswählen. Durch Linksschieben des Menüs können Sie die Titel, die im ausgewählten Ordner abgelegt sind, einzeln anwählen. Sound Das AV9V2-Ultra besitzt bereits einen integrierten Digitalen Soundprozessor (DSP), der das Audiosignal in Echtzeit noch weiter verbessert. Mit diesem lassen sich einige Soundanpassungen vornehmen: Mithilfe der Loudness-Funktion lässt sich die gehörrichtige Lautstärke einstellen. - Seite 19 Laufzeitverzögerung Ohne Laufzeitverzögerung wird der Sound aus allen Lautsprechern zum gleichen Zeitpunkt ausgegeben. Das hat zur Folge, dass die Schallwellen aus den Lautsprechern der Fahrerseite schneller am Ohr des Fahrers sind als die der Lautsprecher aus der Beifahrerseite. Daher kann es sinnvoll sein, eine Laufzeitverzögerung einzurichten, damit der Sound aus allen Lautsprechern genau gleichzeitig beim Höher ankommt.
-
Seite 20: Video
Geschwindigkeitsabhängige Lautstärke-Anpassung (GALA) Die geschwindigkeitsabhängige Lautstärkeanpassung (GALA) lässt sich über folgende App einrichten: https://drive.google.com/file/d/1vecMf7_zhpHtjoWt1nA1cUIfvclfSLS0/view?usp=drivesdk Kopieren Sie die Datei auf einen USB-Stick oder eine microSD-Karte und schließen Sie diese an das Gerät an. Öffnen Sie die App "Dateimanager" und tippen Sie dann auf die Datei vom USB- Stick/microSD-Karte. -
Seite 21: Av-In
AV-IN Berühren Sie die App „AV-IN“ um in den AV-IN-Modus zu wechseln. Hier können Sie Video- und Audio-Output von externen Geräten, die an dem Cinchstecker „CVBS IN“ angeschlossen wurden (beispielsweise Frontkameras) anzeigen lassen. Dateimanager Berühren Sie die App „Dateimanager“ um in die Dateiverwaltung zu gelangen. Hier können Sie auf sämtliche auf dem Gerät und angeschlossenen Wechselmedien gespeicherte Dateien zugreifen, sie löschen, kopieren, ausschneiden und einfügen. -
Seite 22: Internet
Ursprungsort gelöscht. Mithilfe des Symbols können Sie den Vorgang abbrechen. Internet Um eine Internetverbindung auf Ihrem AV9V2-Ultra herzustellen, stehen Ihnen zwei Möglichkeiten zur Verfügung: 1) Starten Sie auf Ihrem Smartphone einen WLAN-Hotspot und wählen Sie sich auf dem Radio in den Einstellungen >... -
Seite 23: Navigation
Navigation Das AV9V2-Ultra kommt bereits mit einer vorinstallierten Navigations-App von HERE WeGo. Mit dieser können Sie sowohl offline in ganz Europa navigieren, lebenslang Kartenupdates kostenlos installieren als auch mit Internetverbindung auf aktuelle Blitzer- und Staumeldungen reagieren. Alternativ ist auf dem Gerät auch die beliebte Navi-App GoogleMaps installiert, die sich online nutzen lässt. - Seite 24 Routenauswahl Nach erfolgter Zieleingabe erhalten Sie eine Übersicht über alle gefundenen Routenoptionen. Durch Drücken auf das kleine graue Auto rechts neben den drei Strichen erhalten Sie eine Auflistung aller gefundenen Kfz-Routen mit geschätzter Fahrzeit, Kilometerzahl und Routenführung. Wählen Sie hier durch Tippen die gewünschte Verbindung aus.
- Seite 25 3. Eine dritte Möglichkeit wäre, dass Sie unter Einstellungen > CAR > Navi "Nur Navi" auswählen. Dadurch wird keine Musik abgespielt bei aktivierter Navistimme und die Lautstärke bleibt damit konstant. Navistimme auswählen In HERE WeGo können Sie aus verschiedenen Stimmen auswählen. Gehen Sie dazu oben links in der Navi-App auf die drei Striche und anschließend auf Einstellungen.
- Seite 26 Nach Drücken auf "Karten herunterladen" gelangen Sie in folgendes Menü. Es wird Ihnen bereits vorgeschlagen, die Kartendaten Ihres Bundeslandes herunterzuladen: Wenn Sie stattdessen Karten von ganz Deutschland/Europa herunterladen möchten, schieben Sie die Seite nach oben und gehen Sie unten auf "Karten herunterladen": Offline-Modus aktivieren Nachdem Sie alle gewünschten Karten heruntergeladen haben, können Sie zum Einstellungsmenü...
- Seite 27 Damit haben Sie alle erforderlichen Schritte zur Offline-Navigation durchgeführt und können von nun an offline navigieren. Karten aktualisieren Zur Aktualisierung der Kartendaten öffnen Sie zuerst die Navi-App und drücken Sie anschließend auf die drei Striche oben links: Anschließend öffnet sich das Einstellungsmenü von Here WeGo. Hier finden Sie die Option "Karten herunterladen".
-
Seite 28: Dab
Version. DAB+ Das AV9V2-Ultra besitzt ein bereits integriertes Digitalradio-System, das Digital Audio Broadcasting (DAB+). Dieses bietet eine Vielzahl an Radiosendern in CD-Soundqualität. Bitte beachten Sie bei der Installation der DAB+-Antenne, dass das Kupfer-L mit der Karosserie verbunden ist. Ein genaues Anleitungsvideo zur optimalen Positionierung finden Sie unter den Suchbegriffen „AV8V4 DAB“... -
Seite 29: Foto
Durch Drücken auf die Schaltfläche „Alben“ öffnet sich ein Auswahlmenü, mit dem Sie Ihre gespeicherten Bilder nach Alben, Orten, Zeiten, Personen oder Tags anordnen lassen können. Apps installieren Sie können auf dem AV9V2-Ultra jede kompatible Android-App Ihrer Wahl installieren. Dazu stehen Ihnen zwei Möglichkeiten zur Verfügung: - 29 -... -
Seite 30: Android Auto / Apple Carplay
6. Wenn noch keine Verbindung zustande kommt, stellen Sie sicher, dass auf dem Radio unter Einstellungen > Netzwerk & Internet > "Hotspot & Tethering" ein Hotspot gestartet ist und das Handy mit diesem Hotspot verbunden ist. Updates Die aktuellsten Updates für Ihr AV9V2-Ultra können Sie jederzeit auf unserer Homepage herunterladen. - 30 -... -
Seite 31: Sprachsteuerung
Laden Sie sich die gewünschte Update-Datei herunter. 2. Entpacken Sie die Zip-Datei in das Stammverzeichnis einer micro-SD-Karte, 3. Schließen Sie die micro-SD-Karte an den SD-Kartenslot des AV9V2-Ultra an. MCU-Update 4. Wählen Sie Einstellungen > System > MCU-Updates und lassen Sie das Gerät neu starten. -
Seite 32: Rückfahrkamera Anschließen (Nicht Im Lieferumfang)
gleichzeitig Ihre Navi-App und Ihren Musikplayer betrachten. Eine Liste der Apps, die diese Funktion unterstützen, können Sie unter Einstellungen > Apps & Benachrichtigungen > Spezieller App-Zugriff > Bild-in-Bild einsehen. Bild-in-Bild Sie können die Funktion aktivieren, indem Sie in geöffneter App kurz auf das Symbol drücken. -
Seite 33: Einstellungen
Falls Sie das Rückfahrkamerabild auch während der Fahrt aufrufen möchten, können Sie unter Einstellungen > CAR > Werkseinstellungen > 126 > Sonstiges > Frontkamera > "An" aktivieren und mit "Anwenden" und "Beenden " bestätigen. Anschließend erhalten Sie eine neue App mit der Bezeichnung "Front Cam". - Seite 34 Schriftgröße: Wenn Sie eine kleinere oder größere Schriftgröße wünschen, können Sie dies hier einstellen. Nachtanzeige: Ihr AV9V2-Ultra kann automatisch bei eingeschaltetem Licht die Bildschirmhelligkeit für Nachtfahrten dimmen. Um wieviel die Helligkeit gedimmt werden soll, können Sie hier einstellen. Touch-Assistent: Hier können Sie den auf Seite 22 beschriebenen Multifunktionspunkt aktivieren.
- Seite 35 Hier können Sie verwalten, welche Apps auf Ihre System-Nutzungsdaten zugreifen können. 9. Nutzer & Konten: Konten hinzufügen: Unter dieser Option können Sie dem AV9V2-Ultra Zugriff auf Ihre Benutzerkonten, die für den Betrieb verschiedener Apps notwendig sind, Zugriff gewähren. Voraussetzung für viele Android-Funktionen ist beispielsweise die Verknüpfung mit Ihrem Google-Konto.
- Seite 36 Fahrt Blockbenachrichtigungen angezeigt werden sollen und welche Anwendungen auf eine Internetverbindung zugreifen können. Extra-Einstellungen: Wählen Sie aus, ob das AV9V2-Ultra standardmäßig im Standby-Modus bleiben soll oder nach einer bestimmten Zeit automatisch herunterfährt, ob automatisch die Musikwiedergabe bei angeschlossenem USB/SD gestartet werden soll, ob tagsüber automatisch ein helleres Design...
- Seite 37 Hier können Sie alle Einstellungen zu Ihrem Google-Konto treffen. 13. System: Sprachen & Eingabe: Ihr AV9V2-Ultra unterstützt viele Sprachen. Hier können Sie je nach Bedarf unterschiedliche Sprachen und Eingabemethoden auswählen. Datum & Uhrzeit: Stellen Sie Uhrzeit und Datum sowie das Uhrzeit-Anzeige-Format abhängig von Ihrer Zeitzone aus.
-
Seite 38: Werkseinstellungen
Werkseinstellungen In den Werkseinstellungen haben Sie Zugriff auf weitergehende Einstellungen. Die wichtigsten Funktionen werden in Folge vorgestellt. Bitte probieren Sie nicht selbständig andere Einstellungen aus, da einige Funktionen kritisch für eine korrekte Benutzung des Systems sind. Das Passwort zum Zugang zu den Werkseinstellungen lautet „126“. Jede Wertänderung muss mit Anwenden >... - Seite 39 Lenkradtasten neu belegen Sie können mithilfe des AV9V2-Ultra Ihre Tastenbelegung der Lenkradtasten ändern. Gehen Sie dazu auf Einstellungen > CAR > Werkseinstellungen > 126 > Sonstiges > Lenkradtasten zuordnen > „CAN Key“. Bestätigen Sie mit Anwenden > Beenden > Ok. Nach dem Neustart erhalten Sie unter Einstellungen >...
-
Seite 40: Fehlerbehebung
Bei Fahrzeugen mit Start/Stopp-Automatik kann diese Tonausblendung hingegen störend sein. Sie können dies unter Sonstiges > Kundenversion selber anpassen. Kundenversion 1 ist die Standardeinstellung. Kundenversion 2 reduziert die Erkennungsspannung. Dies kann bei folgenden Verhalten helfen: a) Bei einem älteren Fahrzeug wird bei jedem Fahrzeugstart das Gerät komplett neu gestartet. b) Bei einem neueren Fahrzeug mit Start/Stopp-Automatik wird jedesmal der Ton unterbrochen. - Seite 41 Installieren Sie die neueste Firmware von der M.I.C.-Homepage Lassen Sie im PlayStore alle ausstehenden Updates durchlaufen Eine Videodatei kann Unterstützte Formate: WMV, AVI, RMVB etc… nicht wiedergegeben Richtige Dateigröße ist 1080P H.264 (max) werden Überprüfen Sie den Anschluss Fahren Sie zu Gebieten, zu denen GPS-Signale durchdringen GPS funktioniert nicht richtig Platzieren Sie die GPS-Antenne an der A-Säule...
- Seite 42 Bei weiteren Fragen bitte an folgende Adresse wenden: M.I.C. GmbH Hans-Weigel-Straße 1A 04319 Leipzig Tel: +49 341 58099135 WhatsApp: +49 1578 0532290 E-Mail: info@mic-deutschland.de - 42 -...
