Creality CR-Laser Falcon Benutzerhandbuch Seite 72

Spannen Sie den Riemen und sichern Sie ihn mit Sechskantschrauben.
Montieren Sie das 5W-Lasermodul: Montieren Sie es in die Befestigungsplatte und der
feste Fokusstab sollte die Oberfläche des zu bearbeitenden Materials berühren, wenn er
natürlich senkrecht nach unten steht. Sichern Sie es dann mit zwei Handschrauben auf
der rechten Seite und drehen Sie die feste Fokusleiste im Uhrzeigersinn, bis sie vom
Magneten angezogen wird. Stecken Sie schließlich das Kabel des Lasermoduls ein.
Montieren Sie das 10W-Lasermodul: Platzieren Sie den mehrstufigen Fixfokusbalken
zwischen dem Lasermodul und dem zu bearbeitenden Material. Befolgen Sie die Tipps
und stellen Sie den Kontakt zwischen der Unterseite des Lasermoduls und der
entsprechenden Oberfläche des mehrstufigen Fixfokus-Balkens her. Verriegeln Sie
abschließend mit zwei Handschrauben auf der rechten Seite. Zum Beispiel, wenn Sie
eine 2mm Linde oder ein anderes Material gravieren oder schneiden:

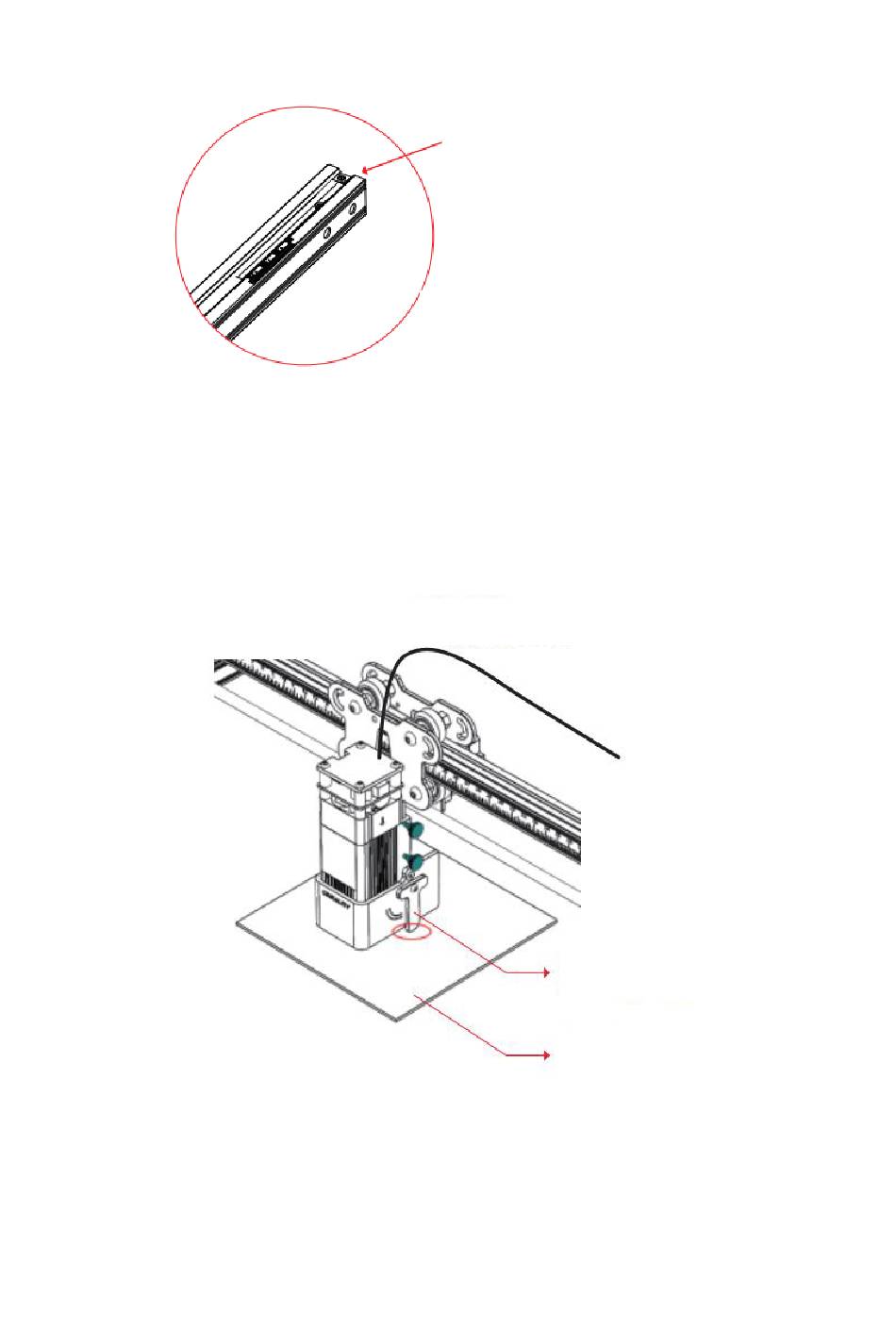

T-förmige Muttern
Nicht zu stark verriegeln, damit der
Gurt nicht durchlöchert wird.
Kabel des Lasermoduls
Feste Fokusleiste
2mm Lindenholz
