Creality CR-Laser Falcon Benutzerhandbuch
Inhaltszusammenfassung für Creality CR-Laser Falcon

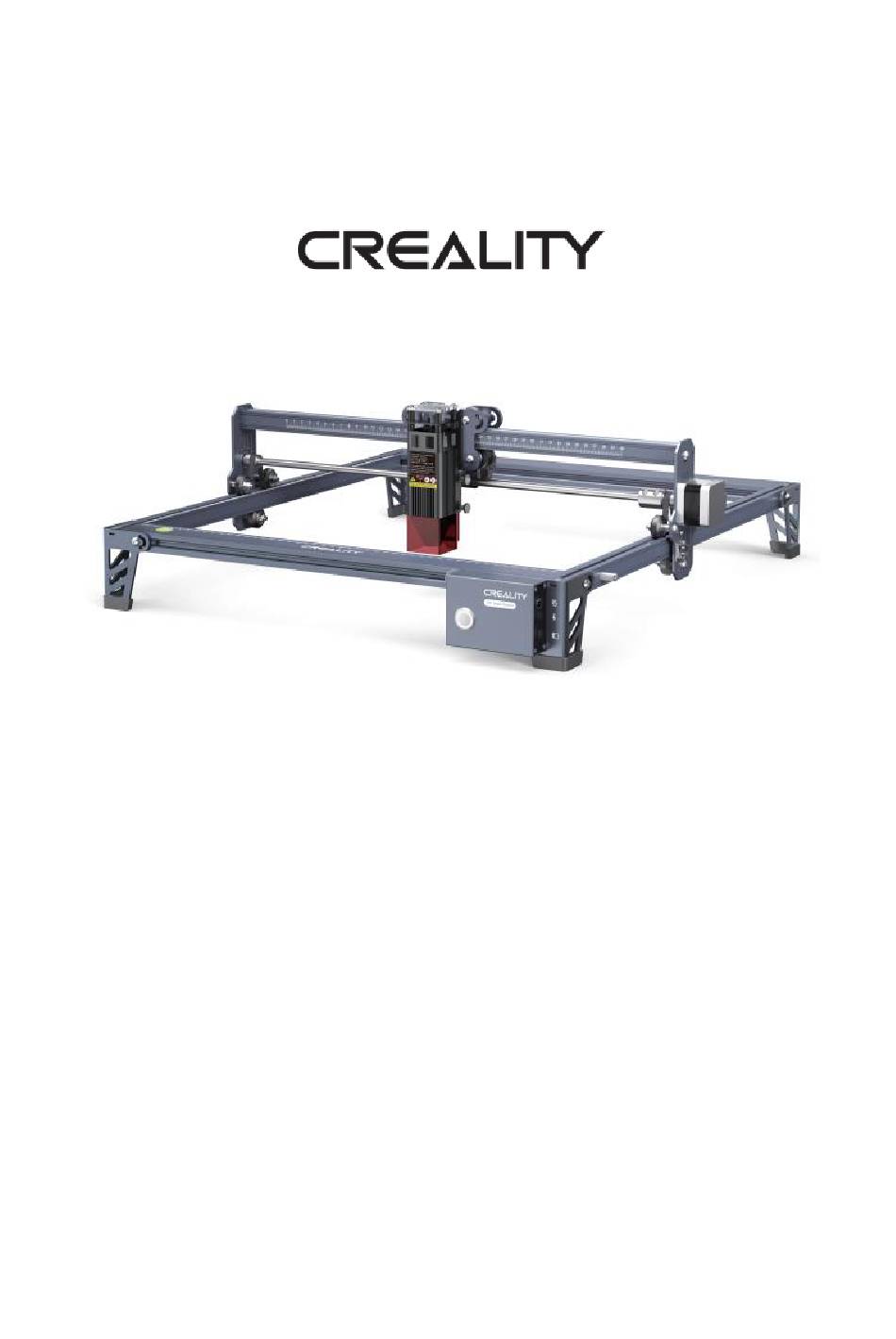

- Seite 1 CR-Laser Falcon User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Seite 2 English 3 – 17 Čeština 18 – 32 Slovenčina 33 – 47 Magyar 48 – 63 Deutsch 64 – 79...
- Seite 64 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.
- Seite 65 Um eine bessere Erfahrung mit unserem Produkt zu machen, können Sie auch lernen, wie Sie die Graviermaschine auf folgende Weise verwenden: Sehen Sie sich die begleitenden Anleitungen und Videos auf der TF-Karte an. • Auf unserer offiziellen Website www.creality.com finden Sie einschlägige • Software-/Hardware-Informationen, Kontaktangaben sowie Betriebs- und Wartungsanleitungen.
-
Seite 66: Sicherheitserklärung
Regionen, in denen die Geräte aufgestellt (verwendet) werden, einhalten, sich an die Berufsethik halten, auf die Sicherheitsverpflichtungen achten und die Verwendung unserer Produkte oder Geräte für illegale Zwecke strikt untersagen. Creality übernimmt unter keinen Umständen die Verantwortung für die rechtliche Haftung... -
Seite 67: Innere Ausrüstung
Parameter Modell CR-Laser Falke Größe der Maschine 568*632*198mm Nettogewicht 3,2 kg Operationssystem Windows/MacOS Eingabe 100-240V ~ 50-60Hz Ausgabe DC 24,0V 3,0A Bereich der Betriebstemperatur 0°C-35°C Sicherheitsbescheinigung IEC60825, FDA, CE, ROHS, FCC, UKCA, UL, Größe der Gravur 400mm*415mm Laser-Quelle Halbleiterlaser-Einheit Wellenlänge des Lasers 455±5nm Laserleistung 5W/10W... -
Seite 68: Teileliste
Profil der hinteren X-Achse Stativ Montage der linken Y-Achse Montage der X- Achse Stativ Stativ Mehrstufige feste Laser-Modul Fokusleiste (10W) Profil der Montage der rechten vorderen X- Y-Achse Achse Stromanschluss Typ-C-Schnittstelle TF- Kartensteckplatz Montage des Schaltkastens Teileliste oder Montage der X-Achse und des Laser-Modul x 1 Schaltkastens Profil der vorderen X-Achse*1... - Seite 69 Profil der hinteren X-Achse*1 Netzkabel*1 Montage der linken Y-Achse*1 Linden-Sperrholz*2 Montage der rechten Y-Achse*1 Schrauben M5*20*18 Stativ*3 T-förmige Muttern*4 M1.5/,M2/M2.5/M3 Inbusschlüssel Aktivkohle-Rauchabsorptionswatte*2 Offener Schraubenschlüssel*1 Schwarzer Kabelbinder*3...
-
Seite 70: Achsen Montieren
TF-Karte und Kartenleser *1 Staubfreies Tuch*1 Schutzbrille*1 Gebrauchsanweisung*1 Mehrstufige Fixfokusleiste Nur für 10-W-Lasermodul Achsen montieren Montieren Sie die linke Y-Achsen-Baugruppe: Führen Sie die linke Y-Achsen-Baugruppe (mit dem Riemen nach oben) durch die X-Achsen-Baugruppe und legen Sie den Riemen in der in der Abbildung gezeigten Richtung auf:... - Seite 71 Montieren Sie die rechte Y-Achse auf die gleiche Weise wie oben beschrieben. Setzen Sie zwei T-förmige Muttern in die linke und rechte Y-Achsen-Baugruppe ein. T-förmige Nüsse Montieren Sie das hintere X-Achsen-Profil und das vordere X-Achsen-Profil: Mit acht Schrauben M5*20 befestigen. Etikett Grandienter Die drei Stative und den Schaltkasten zusammenbauen: Mit acht Schrauben befestigen.
- Seite 72 Spannen Sie den Riemen und sichern Sie ihn mit Sechskantschrauben. T-förmige Muttern Nicht zu stark verriegeln, damit der Gurt nicht durchlöchert wird. Montieren Sie das 5W-Lasermodul: Montieren Sie es in die Befestigungsplatte und der feste Fokusstab sollte die Oberfläche des zu bearbeitenden Materials berühren, wenn er natürlich senkrecht nach unten steht.
-
Seite 73: Anleitung Zur Installation Und Verwendung Der Software
Laser-Modul Mehrstufige feste Fokusleiste 2mm Lindenholz Gravieren/Schneiden Dicke von Basswood 1- Schneiden Dicke von Basswood 4-6mm Schnittdicke von Linde > 6 mm Um einen besseren Gravureffekt zu erzielen, versuchen Sie, das Lasermodul so weit wie möglich von der Werkbank entfernt aufzustellen, unter der Voraussetzung, dass die Brennweite korrekt ist. -
Seite 74: Offline Arbeiten
Gravur starten Bitte befolgen Sie die Montageanweisungen, um richtig zu fokussieren, und wischen Sie die Schutzlinse des Lasermoduls mit einem staubfreien Tuch und Alkohol ab, um den besten Gravureffekt zu erzielen. Die Filterwatte im 5W-Lasermodul und die Abdeckung für das 10W-Lasermodul können zur Reinigung direkt abgenommen werden. - Seite 75 Beim Einschalten des Geräts ertönt ein "Piep, Piep, Piep". Nachdem das Gerät initialisiert wurde, geht es in den Standby-Modus über, und die Anzeigeleuchte schaltet in den Atemzustand. Drücken Sie den Mikroschalter, um aus dem Standby-Modus in den Vorschaumodus zu gelangen. Der Laserkopf sendet schwaches Licht aus und wiederholt die Bewegung um die größten X-, Y- und Kanten des bearbeiteten Bildes, wobei die Kontrollleuchte leuchtet.
-
Seite 76: Arbeiten In Echtzeit
Arbeiten in Echtzeit Für den Betrieb in Echtzeit über Typ-C, lesen Sie bitte die Anleitung auf der TF-Karte. Stecken Sie während des Online-Betriebs die TF-Karte nicht ein und drücken Sie nicht den Mikroschalter am Steuergerät. Status des Indikators 1. Licht aus: Das Gerät befindet sich im Ausschaltzustand oder die Stromversorgung ist gestört. - Seite 77 Offline arbeiten Start Mikroschalter drücken, Platzieren Sie eine um die Gravur zu Metallschutzplatte und starten Graviermaterial Mikroschalter Langes Drücken Einstellen der drücken, Ja oder Brennweite des nein Lasermoduls Kurzpresse Speichern Sie die Gravurdatei auf der TF- Im Pausemodus, Ja Karte oder nein Einsetzen der TF-Karte Nein...
- Seite 78 Arbeiten in Echtzeit Start Platzieren Sie eine Ein Bild Metallschutzplatte und importieren Graviermaterial Parameter Einstellen der Brennweite des einstellen Lasermoduls Verwenden Sie das Typ-Cd-Datenkabel, um den Computer und das Graviergerät Frame-Vorschau zu verbinden. Gravur Einschalten starten Wählen Sie den Ende entsprechenden COM- Anschluss, um das Gerät anzuschließen...
-
Seite 79: Garantiebedingungen
Garantiebedingungen Auf ein neues Produkt, das im Vertriebsnetz von Alza gekauft wurde, wird eine Garantie von 2 Jahren gewährt. Wenn Sie während der Garantiezeit eine Reparatur oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Produktverkäufer. Sie müssen den Originalkaufbeleg mit dem Kaufdatum vorlegen. Als Widerspruch zu den Garantiebedingungen, für die der geltend gemachte Anspruch nicht anerkannt werden kann, gelten: Verwendung des Produkts für einen anderen Zweck als den, für den das Produkt...
