Creality CR-Laser Falcon Benutzerhandbuch Seite 71

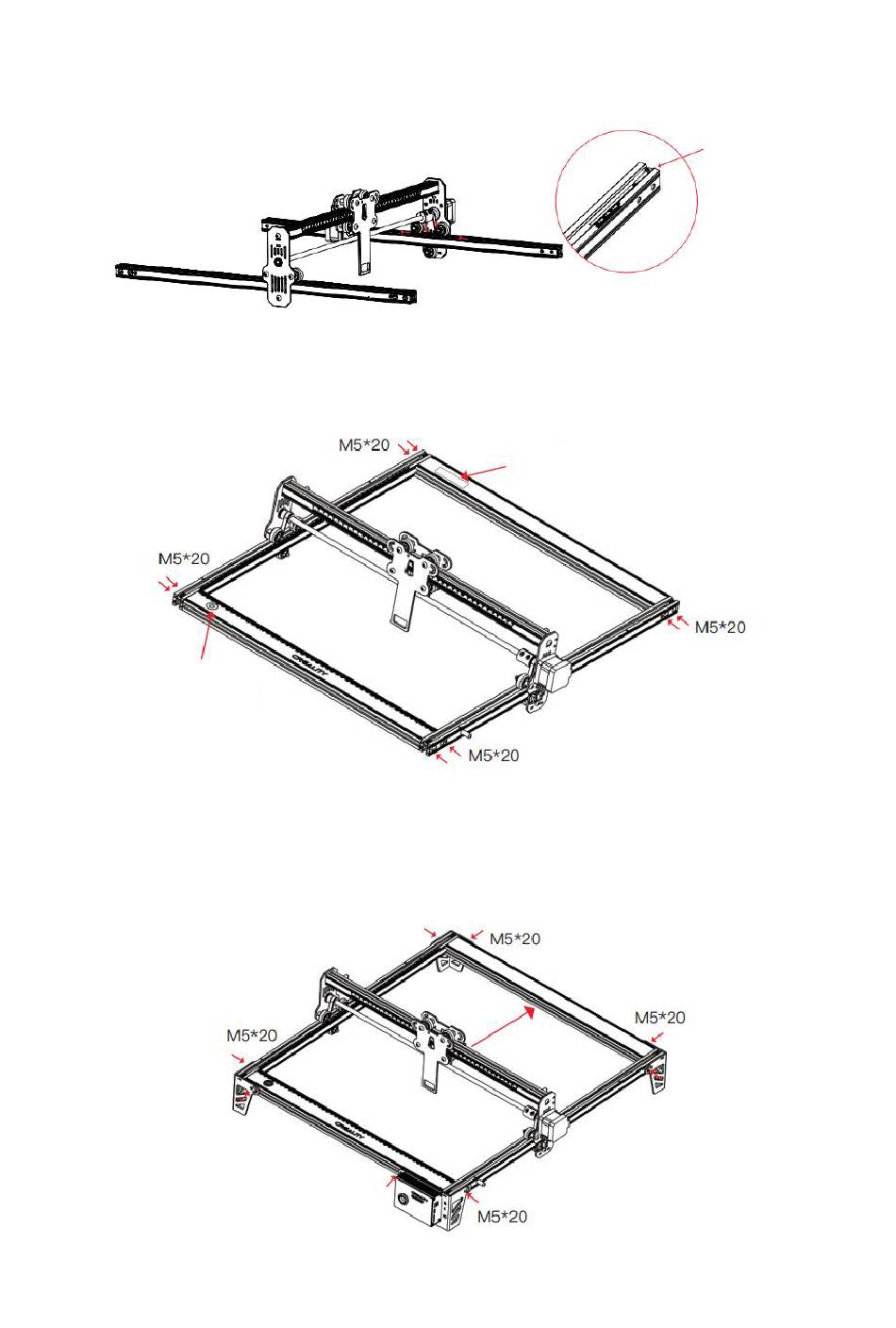

Montieren Sie die rechte Y-Achse auf die gleiche Weise wie oben beschrieben. Setzen Sie
zwei T-förmige Muttern in die linke und rechte Y-Achsen-Baugruppe ein.
Montieren Sie das hintere X-Achsen-Profil und das vordere X-Achsen-Profil: Mit acht
Schrauben M5*20 befestigen.
Grandienter
Die drei Stative und den Schaltkasten zusammenbauen: Mit acht Schrauben befestigen.
Schieben Sie die X-Achsen-Baugruppe bis zum Ende und stellen Sie sicher, dass sie
parallel zum hinteren X-Achsen-Profil ist.
Etikett
71
T-förmige
Nüsse
