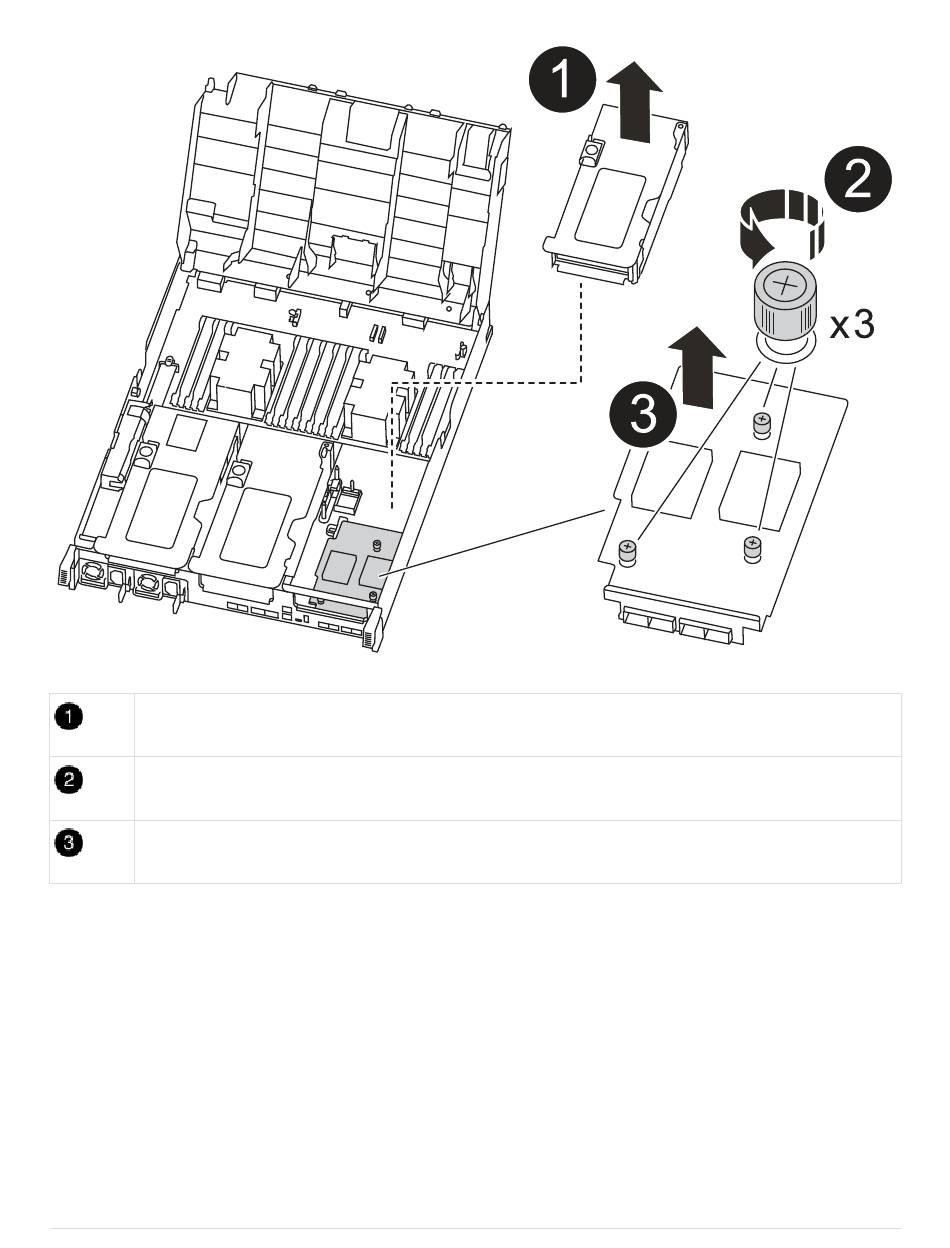

PCI-Riser
Rändelschraube für Riser
Riserkarte
1. Entfernen Sie die Risernummer 3 (Steckplätze 4 und 5):
a. Öffnen Sie den Luftkanal, indem Sie die Verriegelungslaschen an den Seiten des Luftkanals drücken,
ihn zur Rückseite des Controller-Moduls schieben und dann in seine vollständig geöffnete Position
drehen.
b. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten
haben.
c. Drehen Sie die Riserverriegelung auf der linken Seite des Steigrohrs nach oben und in Richtung
Luftkanal.
Der Riser hebt sich leicht vom Controller-Modul auf.
d. Heben Sie den Riser an und legen Sie ihn auf eine stabile, flache Oberfläche.
