NetApp ASA C800 Installation Und Einrichtung Seite 6

3. Schließen Sie Kabelmanagement-Geräte (wie abgebildet) an.
[drw affc800 Kabelmanagement installieren] | ../media/drw_affc800_install_cable_mgmt.png
4. Bringen Sie die Blende auf die Vorderseite des Systems an.
Schritt 3: Kabelcontroller
Die Cluster Ihrer Plattform müssen über die Switch-Methode mit zwei Nodes oder die Netzwerkmethode für
Cluster Interconnect verkabelt werden. Optional ist die Verkabelung zu den Fibre Channel- oder iSCSI-
Hostnetzwerken oder Direct-Attached Storage möglich. Diese Verkabelung ist nicht exklusiv; Sie können Kabel
zu einem Host-Netzwerk und Speicher haben.
Erforderliche Verkabelung: Controller mit einem Cluster verkabeln
Verkabeln Sie die Controller über eine Switch-Methode mit zwei Nodes oder über das Cluster Interconnect-
Netzwerk mit einem Cluster.
Option 1: Verkabeln eines 2-Node-Clusters ohne Switches
Management-Netzwerk-Ports auf den Controllern sind mit Switches verbunden. Die HA Interconnect- und
Cluster Interconnect-Ports sind an beiden Controllern verkabelt.
Bevor Sie beginnen
Wenden Sie sich an den Netzwerkadministrator, um Informationen zum Anschließen des Systems an die
Switches zu erhalten.

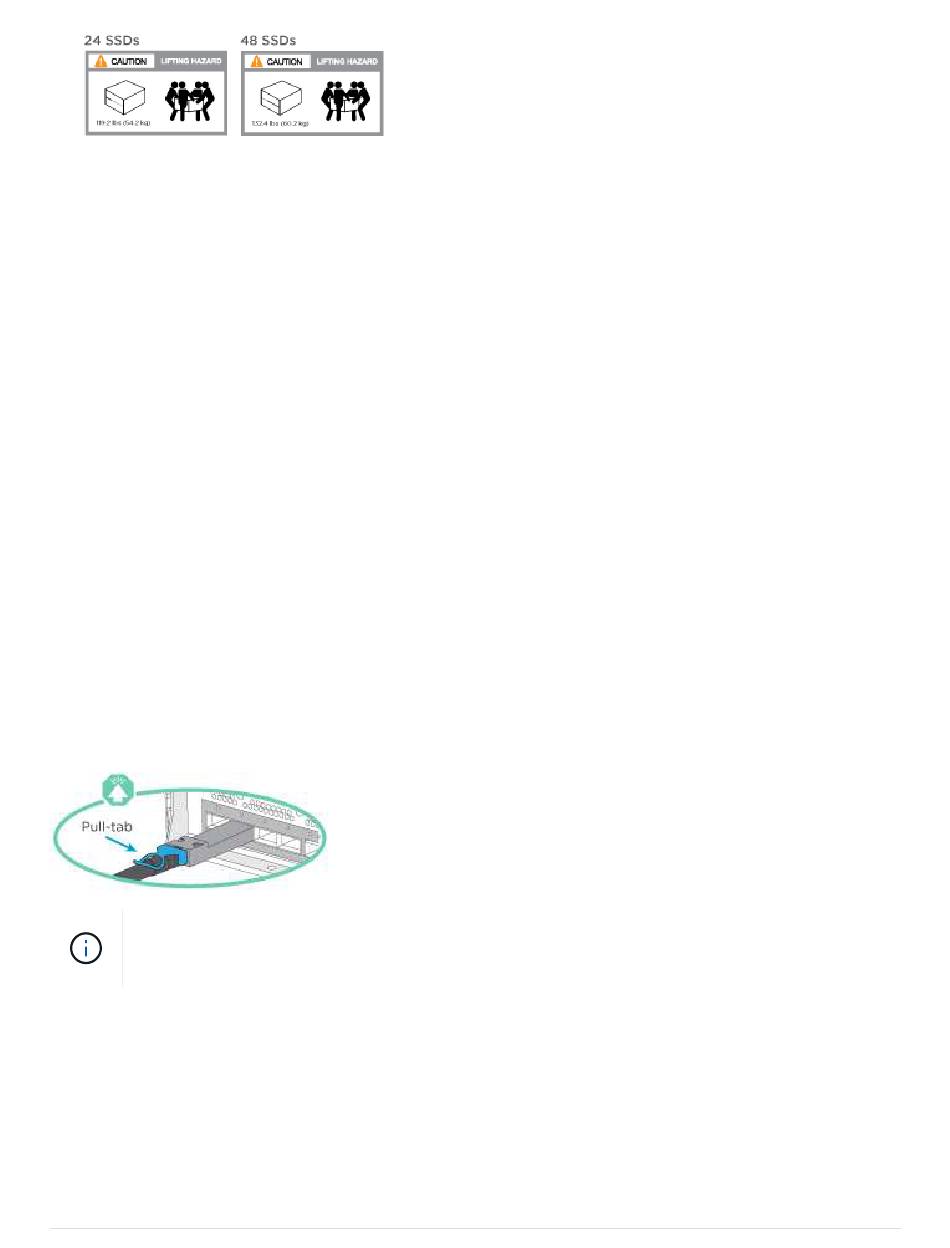

Prüfen Sie unbedingt den Abbildungspfeil, um die richtige Ausrichtung des Kabelanschlusses zu prüfen.
Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann.
Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und
versuchen Sie es erneut.
Schritte
1. Verwenden Sie die Animation oder die tabellarischen Schritte, um die Verkabelung zwischen den
Controllern und den Switches abzuschließen:
Animation – Verkabeln Sie einen 2-Node-Cluster ohne Switches
4
