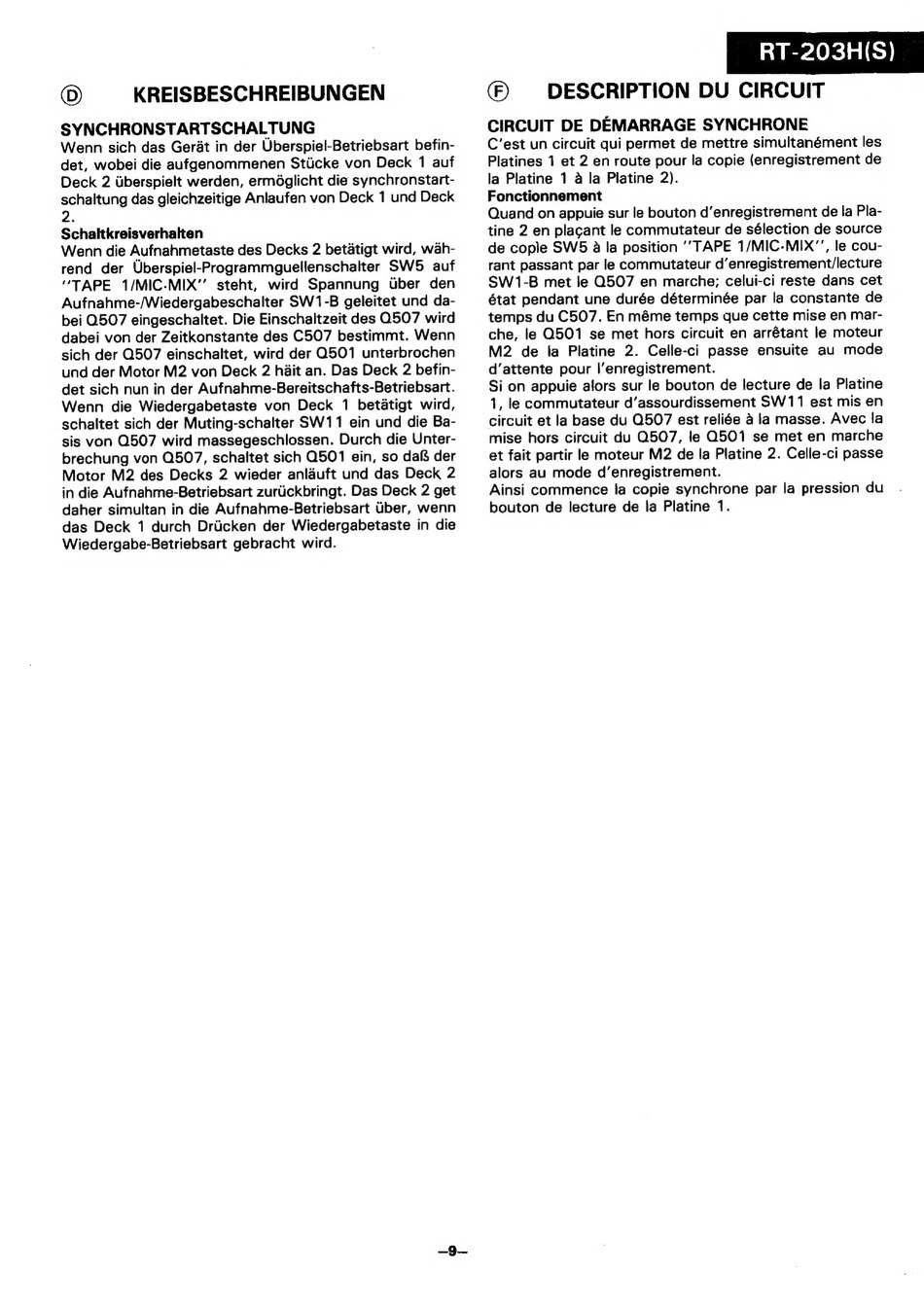

SYNCHRONSTARTSCHALTUNG
Schaltkreisverhalten
RT-203H(S)
()
DESCRIPTION DU CIRCUIT
CIRCUIT DE DEMARRAGE
SYNCHRONE
Fonctionnement
Quand on appuie sur le bouton d'enregistrement de la Pla-
tine 2 en placgant le commutateur de sélection de source
de copie SW5 a la position ''TAPE 1/MIC-MIX'', le cou-
rant passant par le commutateur d'enregistrement/lecture
SW1-B met le Q507 en marche; celui-ci reste dans cet
état pendant une durée déterminée par la constante de
temps du C507. En méme temps que cette mise en mar-
che, le Q501
se met hors circuit en arrétant le moteur
M2
de la Platine
2. Celle-ci passe
ensuite
au mode
d'attente pour l'enregistrement.
Ainsi commence
la copie synchrone par la pression du
bouton de lecture de la Platine 1.
