15. LPT-Header
Der LPT (Line Printing Terminal)-Header unterstützt Geräte wie z. B.
Drucker. LPT ist normiert als IEEE 1284, welches die parallele Port-
Schnittstelle auf IBM PC-kompatiblen Computern ist.
16. System Management Bus-Header
Der System Management Bus (SMBus)-Anschluss ermöglicht Ihnen, ein SMBus-Gerät
zu verbinden. Dieser Anschluss wird gewöhnlich für die Kommunikation mit dem
System und für Energieverwaltungsaufgaben verwendet.
17. Lautsprecher-Header
Dieser 4-polige Header ist für den am Gehäuse befestigten Systemlautsprecher. Der
Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.
18. 10-1-poliger System-Panel-Header
Dieser Header unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte.
•
Systembetriebs-LED (2-pol. +PWR_LED-)
Dieser 2-polige Header ist für die Systembetriebs-LED. Verbinden Sie das
Kabel der Gehäusebetriebs-LED mit diesem Header. Die Systembetriebs-
LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das
System im Schlafmodus befindet.
•
Festplattenaktivitäts-LED (2-polig +HDD_LED-)
Dieser 2-polige Header ist für die Festplattenaktivitäts-LED. Verbinden
Sie das Kabel der Festplattenaktivitäts-LED mit diesem Header. Die
Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die
Festplatte geschrieben werden.
•
Ein-/Austaste / Soft-Off-Taste (2-poliger PWR_BTN)
Dieser Header ist für die Ein-/Austaste des Systems.
•
Reset-Taste (2-polig RESET)
Dieser 2-polige Header ist für die am Gehäuse befestigte Reset-Taste, über die das System ohne
Ausschalten neu gestartet wird.

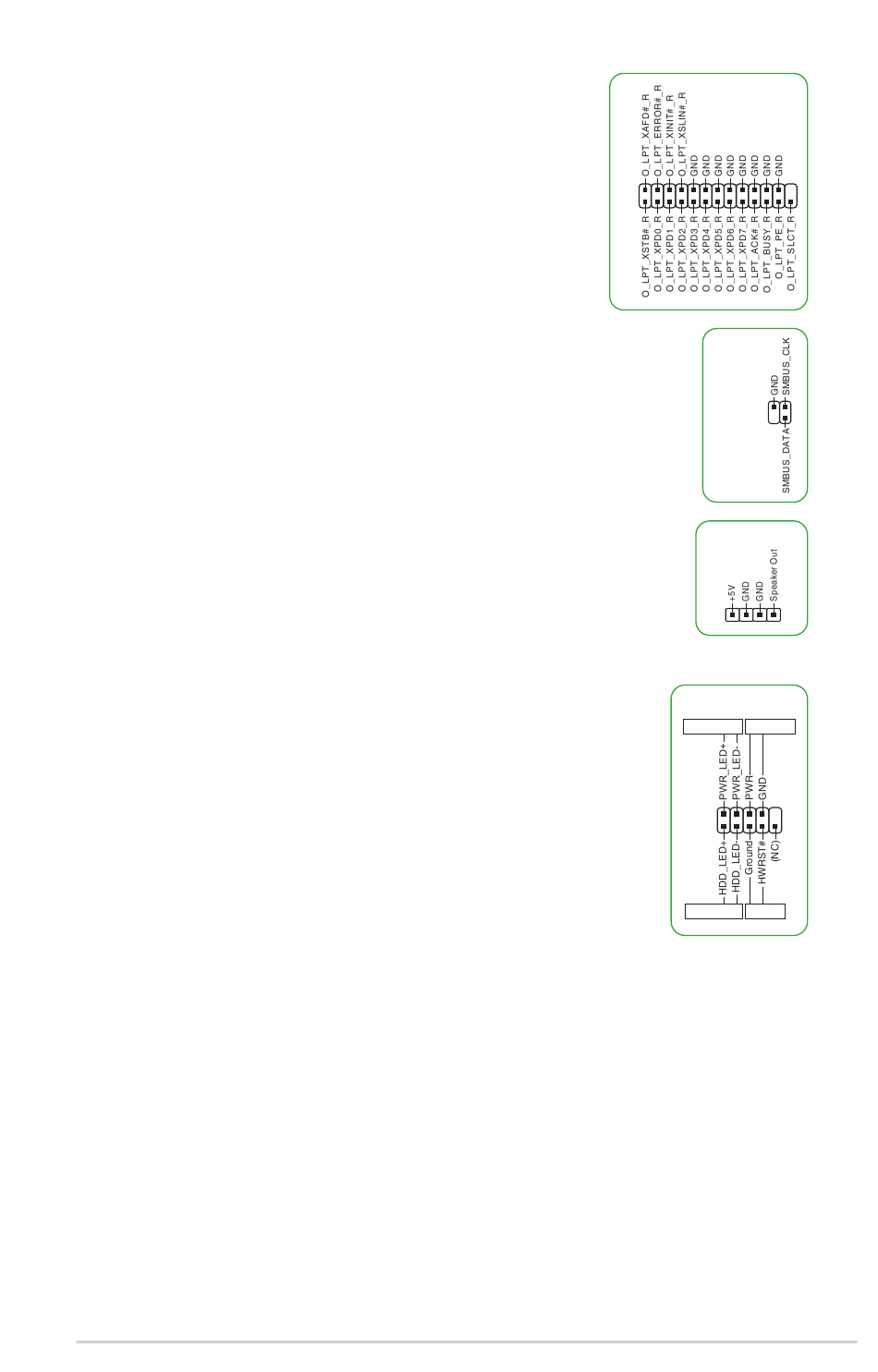

ASUS Pro A520M-C II
PIN 1
SMBUS
PIN 1
SPEAKER
PIN 1
F_PANEL
+PWR_LED-
PWR_BTN
PIN 1
+HDD_LED- RESET
1-5
