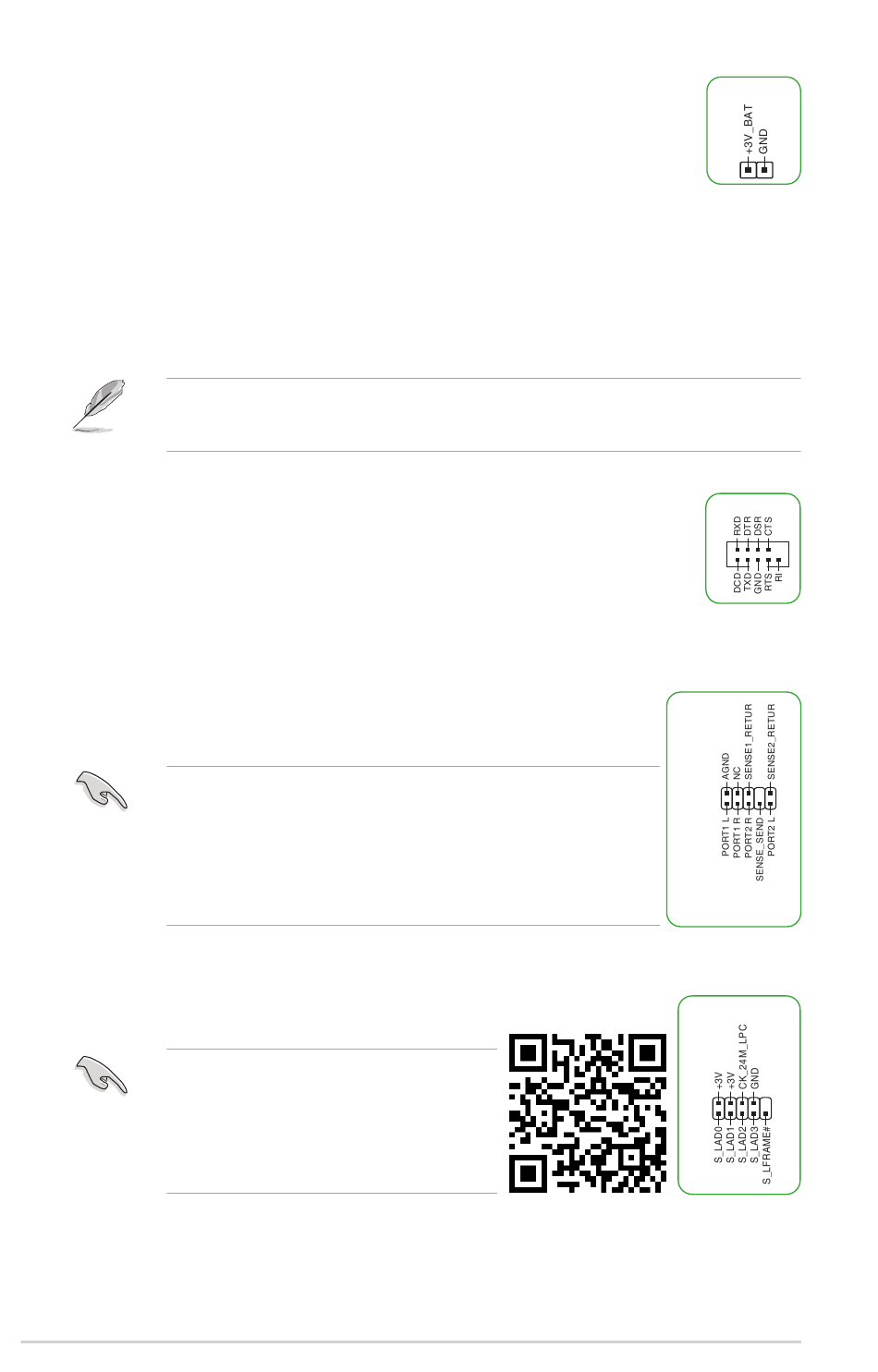

11. CMOS-Löschen-Header
Dieser Header ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der
Systemeinstellungsinformationen, wie Datum, Zeit und Systemkennwörter.
Um den RTC RAM zu löschen:
1.
Schalten Sie den Computer aus und trennen ihn vom Stromnetz.
2.
Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher,
um die beiden Pins kurzzuschließen.
3.
Verbinden Sie das Netzkabel und schalten den Computer ein.
4.
Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS
auf, um die Daten neu einzugeben.
Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen
Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des
CMOS, installieren Sie die Batterie.
12. COM-Anschluss-Header
Dieser Header ist für einen seriellen Anschluss (COM). Verbinden Sie das Kabel des
seriellen Anschlussmoduls mit diesem Header, installieren Sie dann das Modul in einer
Steckplatzöffnung auf der Rückseite des Systemgehäuses.
13. Frontblenden-Audio-Header
Dieser Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-
Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des
Frontblenden-Audio-E/A-Modul-Kabels mit diesem Header.
•
•
14. LPC Debug Header
Dieser Header ermöglicht das Anschließen einer LPC
Debug Karte.
•
•
•
1-4
Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul
mit diesem Header zu verbinden, um die High-Definition Audio-
Funktionen dieses Motherboards zu nutzen.
Wenn Sie ein High-Definition Frontblenden-Audiomodul mit diesem
Header verbinden möchten, stellen Sie den Frontblendentyp im BIOS-
Setup auf [HD Audio]. Standardmäßig ist dieser Header auf [HD Audio]
eingestellt.
Scannen Sie den QR-Code, um die Bedeutung
jedes Debugging-Codes anzuzeigen.
Debugging-Codes stehen nur für ASUS LPC
Debug Karten zur Verfügung.
Wenden Sie sich an Ihren lokalen Händler für
die Ausstattung mit LPC Debug Karten.
CLRTC
PIN 1
COM
PIN 1
AAFP
HD-audio-compliant
pin definition
LPC_DEBUG
PIN 1
Kapitel 1: Produkteinführung
