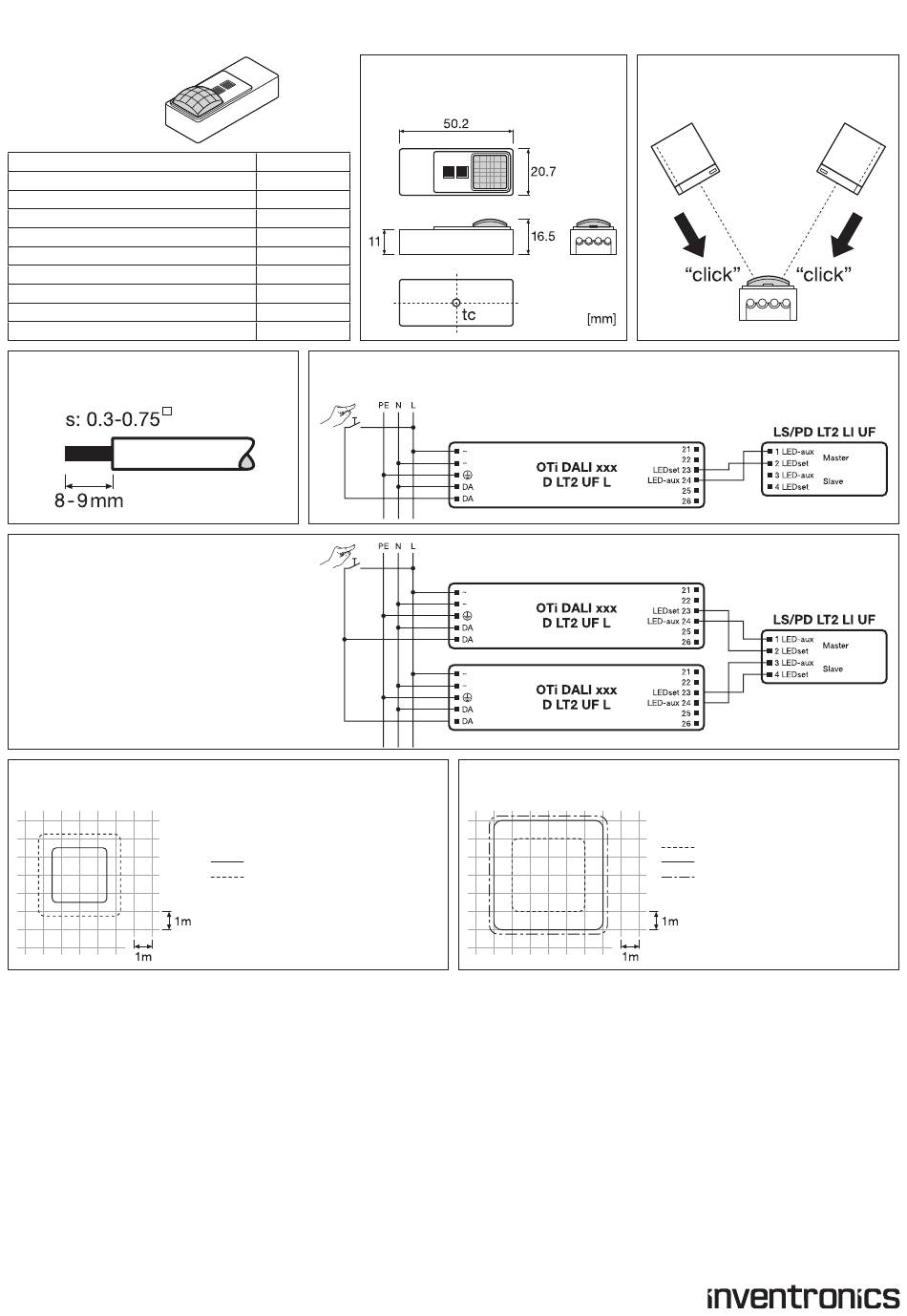

Informações De Segurança - Inventronics Ls/Pd Lt2 Li Uf Montagehinweise

P LS/PD LT2 LI UF
Sensor for OTi DALI
Ultraflat LED drivers
1)
Connection (Master/Slave) 2)
Operating voltage 3)
Power consumption 4)
Sensor connection 5)
External Push button connection total wire length 6)
External push button 7)
Light sensing range 8)
t a
t c 9)
Type of protection 10)
Wire preparation /
Anschluss Vorbereitung
Wiring scheme
with two LED drivers /
Anschluss-Schema
16)
mit zwei LED Treibern
Presence detection range (= usage at workplaces) /
Präsenzerfassungsbereich (= Einsatz an Arbeitsplätzen)
INFORMAÇÕES DE SEGURANÇA:
O sensor LS/PD LT2 LI UF é concebido exclusivamente para integração em luminárias. A unidade ficará permanentemente danificada se for aplicada tensão
da rede à interface do sensor. Como a interface LEDset do driver de LED não está galvanicamente separada da ligação principal do driver, a interface do
sensor não deve ser tocável e a unidade tem de ser desligada quando o alojamento ou as lentes PIR estiverem danificados. 1) Sensor de presença e de
luz exclusivamente concebido para drivers de LED OTi DALI Ultraflat; 2) Interface de conexão; 3) Tensão de alimentação; 4) Consumo de energia; 5) Com-
primento da conexão dos fios permitido aos drivers de LED por saída; 6) Comprimento total dos fios permitido a todos os botões de pressão externos;
7) Botão de pressão adequado: tipo 230VAC com pressão para fazer contacto; 8) Alcance de funcionamento do sensor de luz (medido no sensor);
9) Temperatura máx. do estojo permitida no ponto de ensaio; 1 0) Tipo de proteção; 1 1) Desenho dimensional; 1 2) Restrição opcional do alcance de
deteção para ~50% pelos obturadores clicáveis; 1 3) Preparação da ligação recomendada, são necessários fios com isolamento básico; 1 4) Esquema
de ligação com um driver de LED; 1 5) Botão de pressão externo; 1 6) Esquema de ligação com dois drivers de LED; 1 7) Alcance de deteção de presença
nas aplicações de local de trabalho; 1 8) Alcance de deteção de presença a 2m de altura da montagem; 1 9) Alcance de deteção de presença a 3m de al-
tura da montagem; 2 0) Alcance de deteção de movimento nas aplicações de caso de uso do corredor; 2 1) Alcance de deteção de movimento a 2m de
altura da montagem; 2 2) Alcance de deteção de movimento a 3m de altura da montagem; 2 3) Alcance de deteção de movimento a 4m de altura da
montagem
Inventronics GmbH
Berliner Allee 65
86153 Augsburg
Germany
www.inventronicsglobal.com
LEDset / LED-aux
5V DC
30mW
≤ 1m
≤ 25m
230 V AC
10...1000 lx
0...+50 °C
55 °C
IP20
Wiring scheme with one LED driver /
13)
Anschluss-Schema mit einem LED Treiber
2 m mounting height
(=max) mounting height
Dimensions /
11)
Abmessungen
9)
15)
15)
Motion detection range (= usage in corridors) /
17)
Bewegungserfassungsbereich (= Einsatz in Korridoren)
1 8)
3 m
19)
7
Restrict detection range /
Erfassungsbereich einschränken
14)
2 m mounting height
mounting height
mounting height
12)
20)
2 1
) 3 m
2 2)
4 m (=max)
23)
