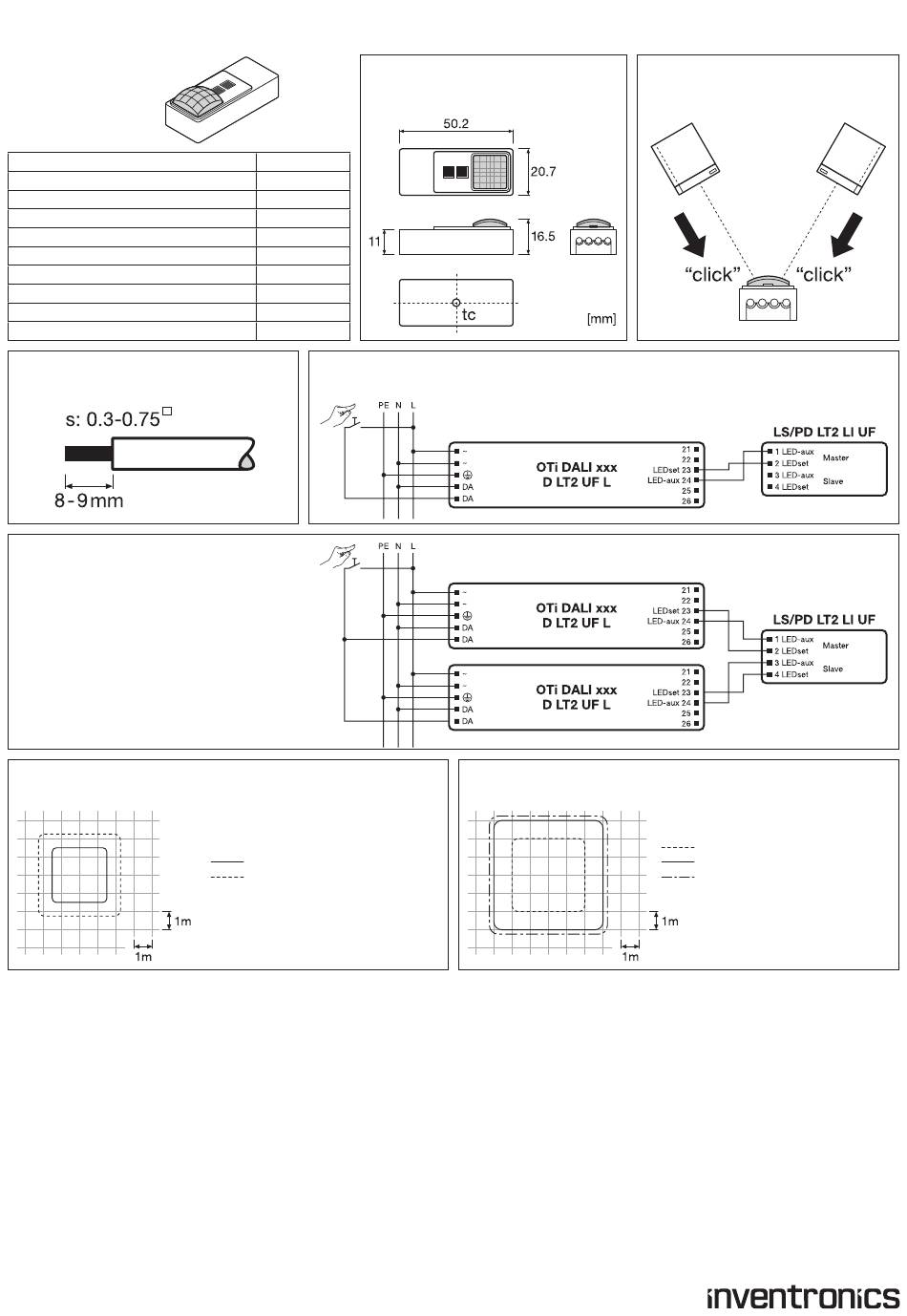

Sicherheits- Und Montagehinweise - Inventronics LS/PD LT2 LI UF Montagehinweise

D LS/PD LT2 LI UF
Sensor for OTi DALI
Ultraflat LED drivers
1)
Connection (Master/Slave) 2)
Operating voltage 3)
Power consumption 4)
Sensor connection 5)
External Push button connection total wire length 6)
External push button 7)
Light sensing range 8)
t a
t c 9)
Type of protection 10)
Wire preparation /
Anschluss Vorbereitung
Wiring scheme
with two LED drivers /
Anschluss-Schema
16)
mit zwei LED Treibern
Presence detection range (= usage at workplaces) /
Präsenzerfassungsbereich (= Einsatz an Arbeitsplätzen)

SICHERHEITS- UND MONTAGEHINWEISE:

Der LS/PD LT2 LI UF Sensor ist ausschließlich für den Einbau in Leuchten vorgesehen. Das Gerät wird dauerhaft beschädigt, wenn an die Sensorschnitt-
stelle Netzversorgung angelegt wird. Da die LEDset Schnittstelle der OTi LED Treiber galvanisch nicht von Netzspannung getrennt ist, darf der Anschluss-
bereich des Sensors nicht berührbar sein, bei Beschädigung des Gehäuses oder der PIR Linse muss das Gerät außer Betrieb genommen werden.
1) Licht- und Präsenzsensor ausschließlich für den Anschluss an OTi DALI Ultraflat LED Treiber; 2) Anschluss; 3) Versorgungsspannung; 4) Leistungsauf-
nahme; 5) Zulässige Leitungslänge zu den LED Treibern je Ausgang; 6) Zulässige Gesamtleitungslänge zu allen externen Tastern; 7) Geeignete Taster:
230VAC Type mit Schließerkontakt; 8) Lichtsensorarbeitsbereich (gemessen am Sensor); 9) max. zulässige Gehäusetemperatur am Testpunkt;
1 0) Schutzart; 1 1) Maßzeichnung; 1 2) Optionale Begrenzung des Erfassungsbereiches auf ~ 50% durch aufschnappbare Blenden; 1 3) Empfohlene
Anschlussvorbereitung, Anschlussleitung muss Basisisolation aufweisen; 1 4) Anschluss-Schema mit einem LED Treiber; 1 5) Externer Taster; 1 6) Anschluss-
Schema mit zwei LED Treibern; 1 7) Präsenzerfassung für Arbeitsplatzanwendungen; 1 8) Präsenzerfassung bei 2m Montagehöhe; 1 9) Präsenzerfassung
bei 3m Montagehöhe; 2 0) Bewegungserfassungsbereich für Korridoranwendungen; 2 1) Bewegungserfassungsbereich bei 2m Montagehöhe; 2 2) Bewe-
gungserfassungsbereich bei 3m Montagehöhe; 2 3) Bewegungserfassungsbereich bei 4m Montagehöhe
Inventronics GmbH
Berliner Allee 65
86153 Augsburg
Germany
www.inventronicsglobal.com
LEDset / LED-aux
5V DC
30mW
≤ 1m
≤ 25m
230 V AC
10...1000 lx
0...+50 °C
55 °C
IP20
Wiring scheme with one LED driver /
13)
Anschluss-Schema mit einem LED Treiber
2 m mounting height
(=max) mounting height
Dimensions /
11)
Abmessungen
9)
15)
15)
Motion detection range (= usage in corridors) /
17)
Bewegungserfassungsbereich (= Einsatz in Korridoren)
1 8)
3 m
19)
3
Restrict detection range /
Erfassungsbereich einschränken
14)
2 m mounting height
mounting height
mounting height
12)
20)
2 1
) 3 m
2 2)
4 m (=max)
23)
