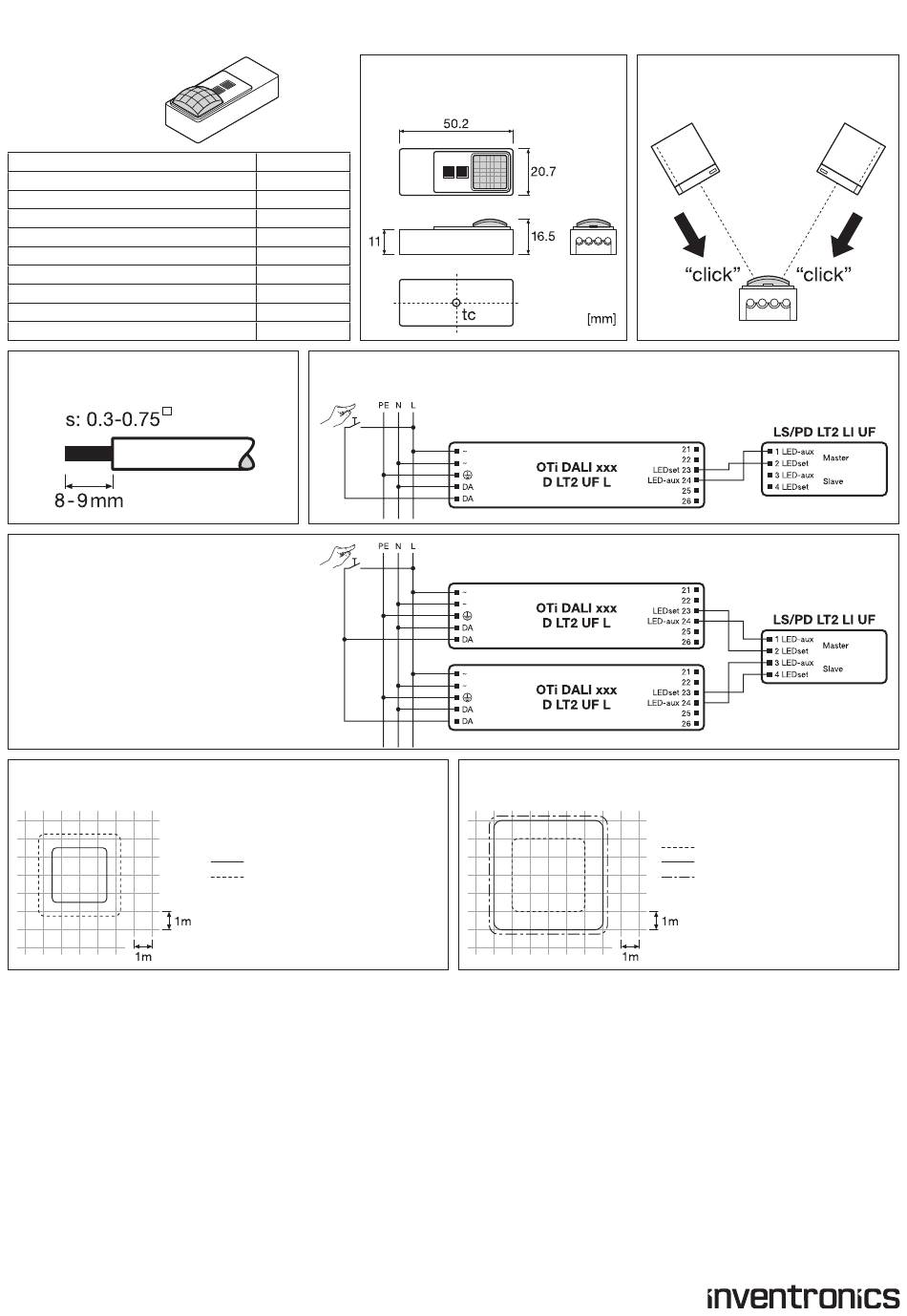

 LS/PD LT2 LI UF
Sensor for OTi DALI
Ultraflat LED drivers
1)
Connection (Master/Slave) 2)
Operating voltage 3)
Power consumption 4)
Sensor connection 5)
External Push button connection total wire length 6)
External push button 7)
Light sensing range 8)
t a
t c 9)
Type of protection 10)
Wire preparation /
Anschluss Vorbereitung
Wiring scheme
with two LED drivers /
Anschluss-Schema
16)
mit zwei LED Treibern
Presence detection range (= usage at workplaces) /
Präsenzerfassungsbereich (= Einsatz an Arbeitsplätzen)

INFORMAZIONI SULLA SICUREZZA:

Il sensore LS/PD LT2 LI UF è progettato in modo esclusivo per integrazione in impianti di illuminazione. L'unità viene danneggiata permanentemente se
si applica la tensione di rete all'interfaccia sensore. Poiché l'interfaccia LEDset del driver LED non è separata galvanicamente dall'alimentazione del
driver, l'interfaccia del sensore non deve essere toccata e l'unità deve essere messa fuori servizio quando l'alloggiamento o la lente PIR sono danneg-
giati. 1) Sensore di luce e presenza progettato esclusivamente per i driver LED ultrapiatti OTi DALI; 2) Interfaccia di connessione; 3) Tensione; 4) Assor-
bimento di corrente; 5) Lunghezza connessione cavo consentita ai driver LED per uscita; 6) Lunghezza filo totale consentita a tutti i pulsanti esterni;
7) Pulsante idoneo: tipo 230VCA con pulsante per contatto; 8) Intervallo sensore luce operativa (misurato al sensore); 9) Temperatura alloggiamento
consentita max. sul punto di test; 1 0) Tipo di protezione; 1 1) Disegno quotato; 1 2) Restrizione opzionale dell'intervallo di rilevamento a ~50% mediante
otturatori click-on; 1 3) Preparazione dei fili raccomandata: sono richiesti fili con isolamento di base; 1 4) Scheda di cablaggio con un driver LED; 1 5) Pul-
sante esterno; 1 6) Schema di cablaggio con due driver LED; 1 7) Intervallo rilevamento presenza per applicazioni sul posto di lavoro; 1 8) Intervallo di rile-
vamento della presenza ad altezza di montaggio di 2 m; 1 9) Intervallo di rilevamento della presenza a un'altezza di montaggio di 3 m; 2 0) Intervallo di
rilevamento del movimento in applicazioni che usano corridoio; 2 1) Intervallo di rilevamento del movimento a un'altezza di montaggio di 2 m; 2 2) Inter-
vallo di rilevamento del movimento a un'altezza di montaggio di 3 m; 2 3) Intervallo di rilevamento del movimento a un'altezza di montaggio di 4 m.
Inventronics GmbH
Berliner Allee 65
86153 Augsburg
Germany
www.inventronicsglobal.com
LEDset / LED-aux
5V DC
30mW
≤ 1m
≤ 25m
230 V AC
10...1000 lx
0...+50 °C
55 °C
IP20
Wiring scheme with one LED driver /
13)
Anschluss-Schema mit einem LED Treiber
2 m mounting height
(=max) mounting height
Dimensions /
11)
Abmessungen
9)
15)
15)
Motion detection range (= usage in corridors) /
17)
Bewegungserfassungsbereich (= Einsatz in Korridoren)
1 8)
3 m
19)
5
Restrict detection range /
Erfassungsbereich einschränken
14)
2 m mounting height
mounting height
mounting height
12)
20)
2 1
) 3 m
2 2)
4 m (=max)
23)
