MONTAGEHINWEISE

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden.
Der Benutzer muss darauf achten dass die in seinem Wohnsitz geltenden Normen eingehalten
werden.

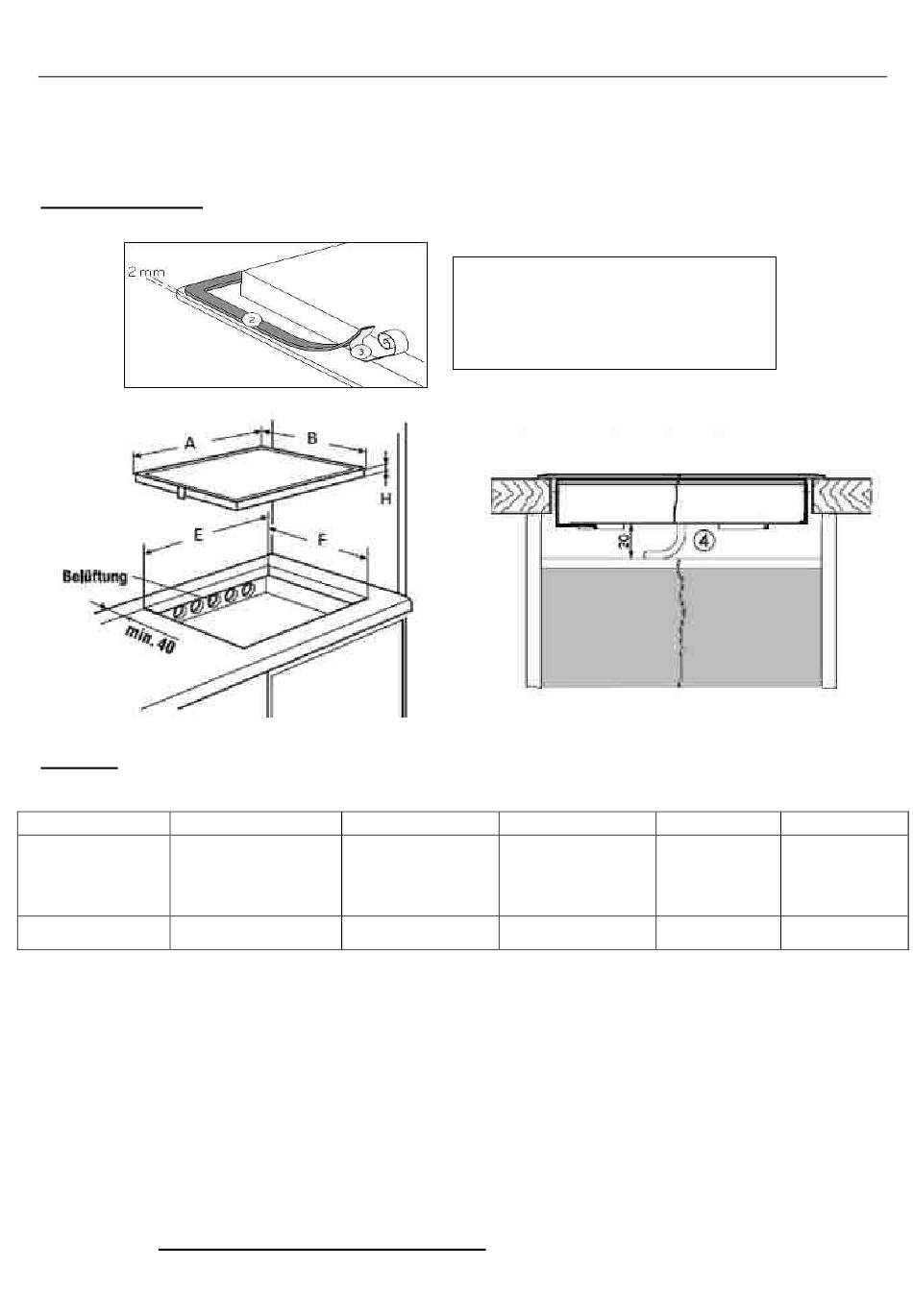

Dichtung Einbau:
Einbau :
• Einbaudimensionen:
KI8520.0SR
KI8520.0SE
KI8520.0WR
KI8520.0SF
• Der Abstand vom Ausschnitt bis zu einer Wand und/oder einem Möbelstück muss
mindestens 40 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur
Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände
eingebaut werden. Achtung: von der anderen Seite dürfen keine Möbel oder Geräte
höher sein als die Kochmulde.
• Die Arbeitsplatte muss mit hitzebeständigem Kleber (75 °C) verarbeitet sein.
• Die Wandabschlussleisten müssen hitzebeständig sein.
• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder
Trockengeräten eingebaut werden.
• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der
Mulde ein Luftspalt von 20 mm notwendig.
A
798 mm 518 mm
800 mm 520 mm
Die Dichtung (2) nach Abnehmen
der Schutzfolie (3) mit 2 mm
Abstand von der Außenkannte des
Glases aufkleben.
B E
750 mm
750 mm
20
F H
490 mm 54 mm
490 mm 54 mm
