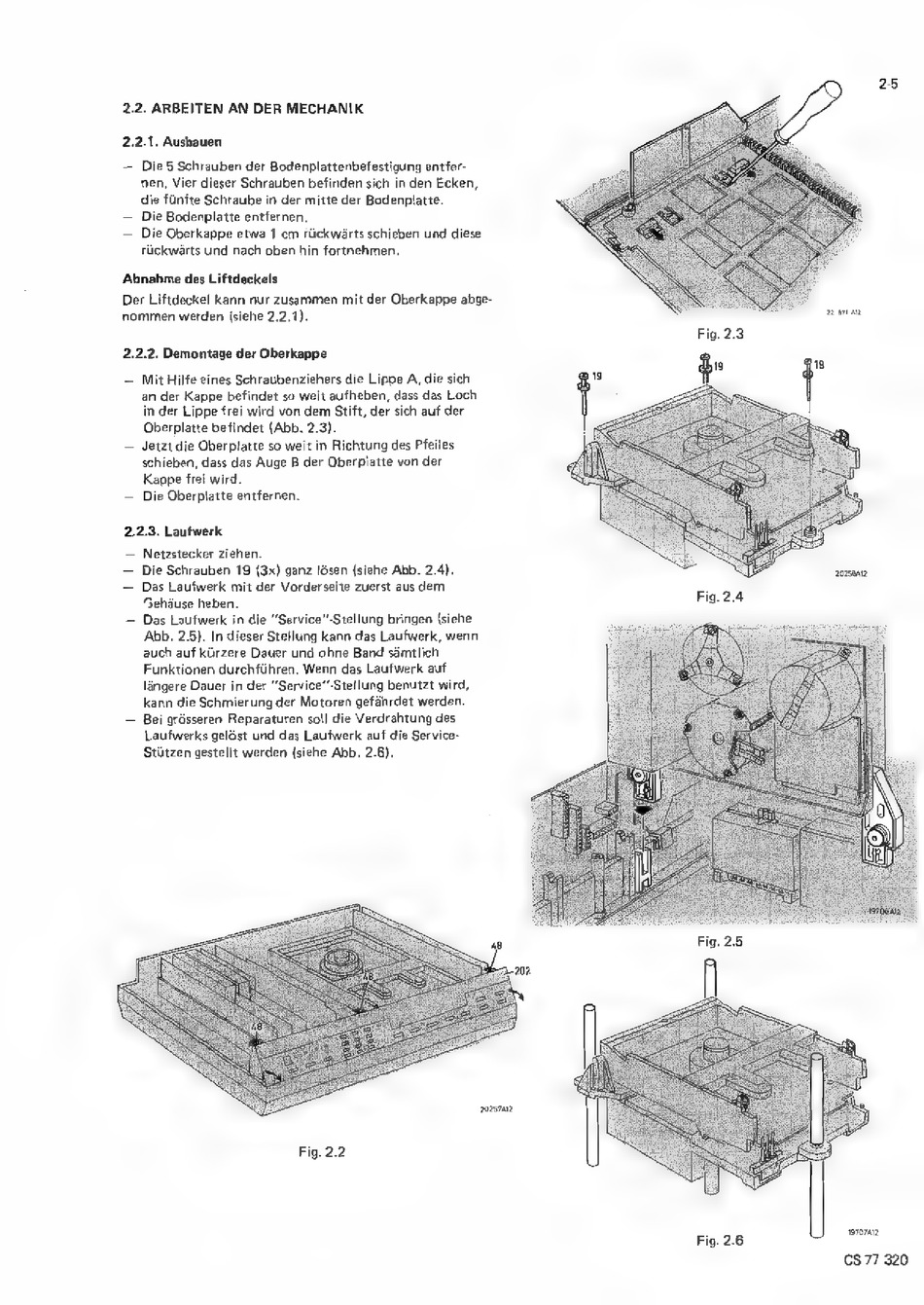

2.2. ARBEITEN AN DER MECHANIK
2.2.1. Ausbauen
— Die 5 Schrauben der Bodenplattenbefestigung entfer-
nen, Vier dieser Schrauben befinden sich in den Ecken,
die fiinfte Schraube in der mitte der Bodenplatte.
— Die Bodenplatte entfernen.
— Die Oberkappe etwa 1 cm riickwarts schieben und diese
riickwarts und nach oben hin fortnehmen.
Abnahme des Liftdeckels
Der Liftdeckel kann nur zusammen mit der Oberkappe abge-
nommen werden jsiehe 2.2.1).
2.2.2. Demontage der Oberkappe
— Mit Hilfe eines Schraubenziehers die Lippe A, die sich
an der Kappe befindet so weit aufheben, dass das Loch
in der Lippe frei wird von dem Stift, der sich auf der
Oberplatte befindet (Abb. 2.3).
— Jetzt die Oberplatte so weit in Richtung des Pfeiles
schieben, dass das Auge B der Oberpiatte von der
Kappe frei wird.
— Die Oberptatte entfernen.
2.2.3. Laufwerk
— Netzstecker ziehen.
— Die Schrauben 19 (3x) ganz lésen (siehe Abb. 2.4).
— Das Laufwerk mit der Vorderseite zuerst aus dem
Gehduse heben.
— Bei grésseren Reparaturen soll die Verdrahtung des
Laufwerks gelést und das Laufwerk auf die Service-
Stiitzen gestelit werden (siehe Abb. 2.6).
