Daikin Siesta ACQ 71 BV1 Installationshandbuch Seite 79

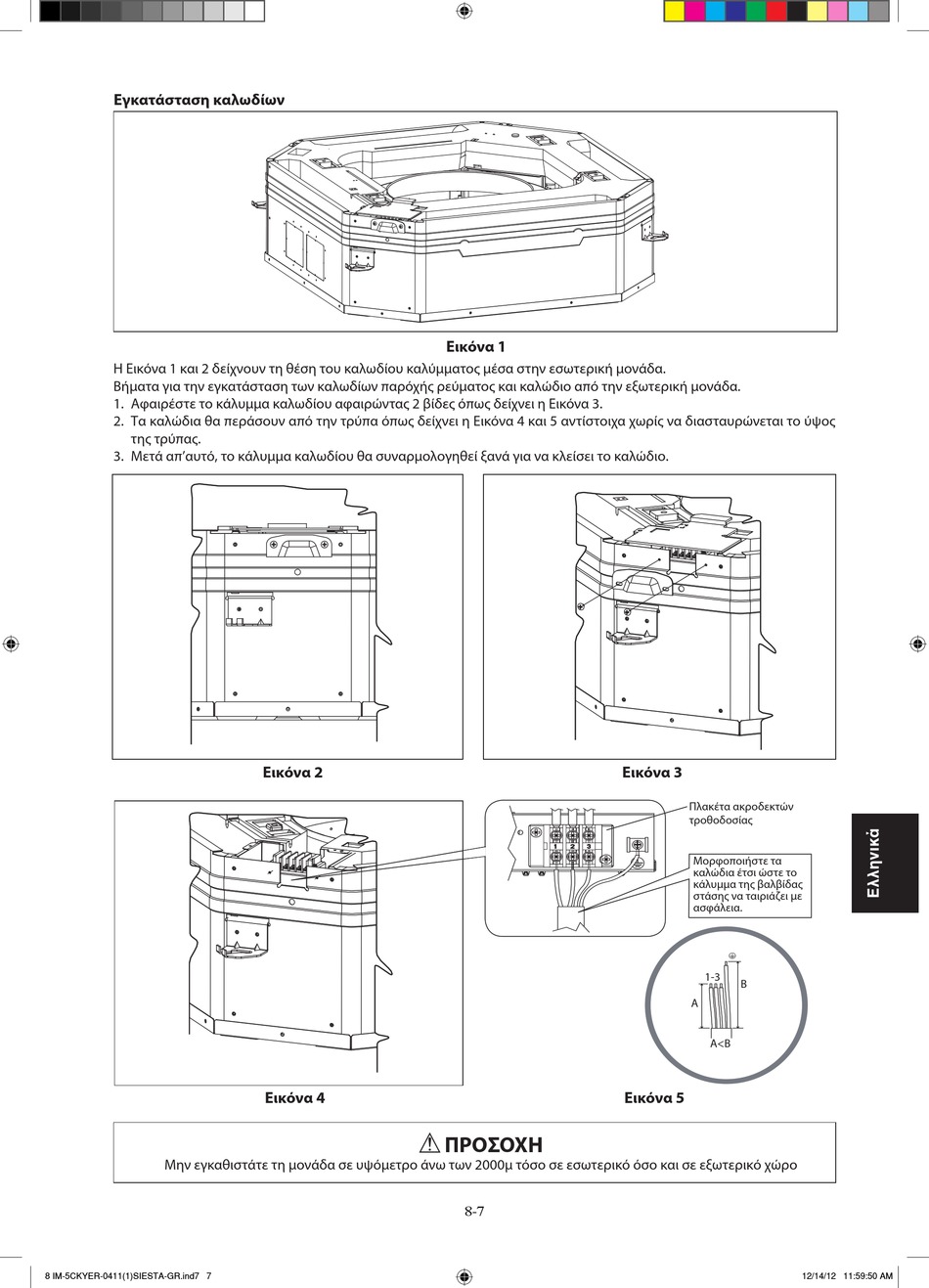

Εγκατάσταση καλωδίων
Η Εικόνα 1 και 2 δείχνουν τη θέση του καλωδίου καλύμματος μέσα στην εσωτερική μονάδα.
Βήματα για την εγκατάσταση των καλωδίων παρόχής ρεύματος και καλώδιο από την εξωτερική μονάδα.
1. Αφαιρέστε το κάλυμμα καλωδίου αφαιρώντας 2 βίδες όπως δείχνει η Εικόνα 3.
2. Τα καλώδια θα περάσουν από την τρύπα όπως δείχνει η Εικόνα 4 και 5 αντίστοιχα χωρίς να διασταυρώνεται το ύψος
της τρύπας.
3. Μετά απ'αυτό, το κάλυμμα καλωδίου θα συναρμολογηθεί ξανά για να κλείσει το καλώδιο.
Μην εγκαθιστάτε τη μονάδα σε υψόμετρο άνω των 2000μ τόσο σε εσωτερικό όσο και σε εξωτερικό χώρο
8 IM-5CKYER-0411(1)SIESTA-GR.ind7 7 8 IM-5CKYER-0411(1)SIESTA-GR.ind7 7
Εικόνα 2
Εικόνα 4
! ΠΡΟΣΟΧΗ
Εικόνα 1
8-7
Εικόνα 3
Πλακέτα ακροδεκτών
τροθοδοσίας
Μορφοποιήστε τα
καλώδια έτσι ώστε το
κάλυμμα της βαλβίδας
στάσης να ταιριάζει με
ασφάλεια.
1-3
B
A
A<B
Εικόνα 5
