Die Bedienung; Betrieb Als Plattenspieler - Dual 1210 Bedienungsanleitung

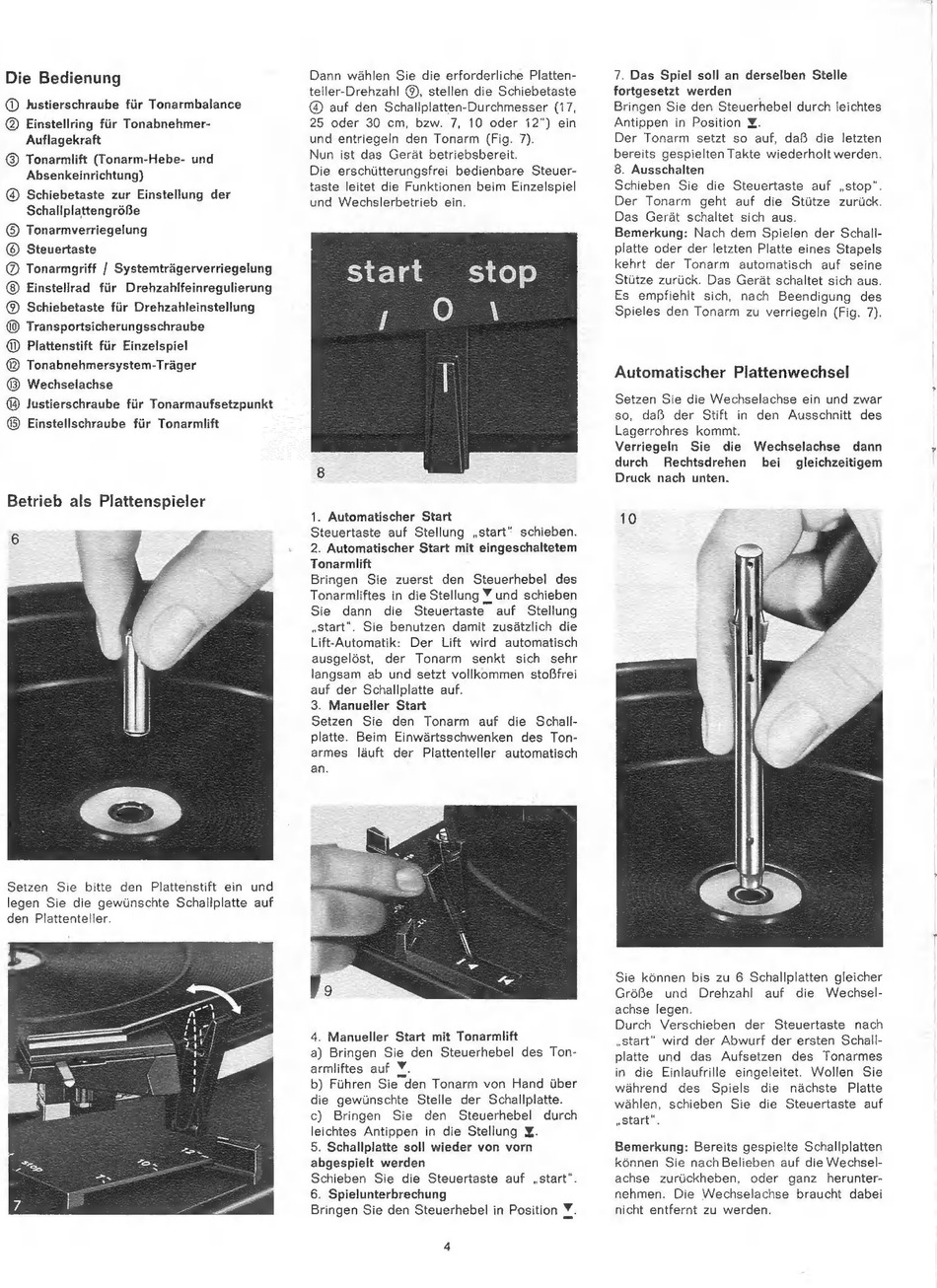

Die Bedienung
O Justierschraube für Tonarmbalance
Q) Einstellring für Tonabnehmer-
Auflagekraft
Q) Tonarmlift (Tonarm-Hebe- und
Absenkeinrichtung)
@ Sehiebetaste zur Einstellung der
Schallplattengröße
© Tonarmverriegelung
O Steuertaste
O Tonarmgriff | Systemtrágerverriegelung
Einstellrad für Drehzahlfeinregulierung
(9) Schiebetaste für Drehzahleinstellung
(0) Transportsicherungsschraube
@ Plattenstift für Einzelspiel
(2 Tonabnehmersystem-Träger
(3 Wechselachse
Justierschraube für Tonarmaufsetzpunkt
(9) Einstellschraube für Tonarmlift
Betrieb als Plattenspieler
Setzen Sie bitte den Plattenstift ein und
legen Sie die gewünschte Schallplatte auf
den Plattenteller.
Dann wählen Sie die erforderliche Platten-
teller-Drehzahl O), stellen die Schiebetaste
Q) auf den Schallplatten-Durchmesser (17,
25 oder 30 cm, bzw. 7, 10 oder 12") ein
und entriegeln den Tonarm (Fig. 7).
Nun ist das Gerát betriebsbereit.
Die erschütterungsfrei bedienbare Steuer-
taste leitet die Funktionen beim Einzelspiel
und Wechslerbetrieb ein
start stop
on
1. Automatischer Start
Bringen Sie zuerst den Steuerhebel des
Tonarmliftes in die Stellung Y und schieben
Sie dann die Steuertaste auf Stellung
„start". Sie benutzen damit zusätzlich die
Lift-Automatik: Der Lift wird automatisch
ausgelöst, der Tonarm senkt sich sehr
langsam ab und setzt vollkommen stoßfrei
auf der Schallplatte auf.
3. Manueller Start
Setzen Sie den Tonarm auf die Schall-
platte. Beim Einwärtsschwenken des Ton-
armes läuft der Plattenteller automatisch
an.
fo
b) Fúhren Sie den Tonarm von Hand úber
die gevvünschte Stelle der Schallplatte.
c) Bringen Sie den Steuerhebel durch
leichtes Antippen in die Stellung X.
5. Schallplatte soll wieder von vorn
abgespielt werden
Schieben Sie die Steuertaste auf „start".
6. Spielunterbrechung
Bringen Sie den Steuerhebel in Position Y.
4
7. Das Spiel soll an derselben Stelle
fortgesetzt werden s
Bringen Sie den Steuerhebel durch leichtes
Antippen in Position Y.
Der Tonarm setzt so auf, daß die letzten
bereits gespielten Takte wiederholt werden.
8. Ausschalten
Schieben Sie die Steuertaste auf „stop".
Der Tonarm geht auf die Stütze zurück
Das Gerát schaltet sich aus.
Automatischer Plattenwechsel
Setzen Sie die Wechselachse ein und zwar
so, daß der Stift in den Ausschnitt des
Lagerrohres kommt.
Verriegeln Sie die Wechselachse dann
durch Rechtsdrehen bei gleichzeitigem
Druck nach unten.
10
Sie können bis zu 6 Schallplatten gleicher
Größe und Drehzahl auf die Wechsel-
achse legen.
Durch Verschieben der Steuertaste nach
Start" wird der Abwurf der ersten Schall-
platte und das Aufsetzen des Tonarmes
in die Einlaufrille eingeleitet. Wollen Sie
wáhrend des Spiels die náchste Platte
wáhlen, schieben Sie die Steuertaste auf
start".
Bemerkung: Bereits gespielte Schallplatten
können Sie nach Belieben auf die VVechsel-
achse zurúckheben, oder ganz herunter-
nehmen. Die Wechselachse braucht dabei
nicht entfernt zu vverden.
