Erste Mitteilung
Sicherheitsmitteilung
Maßnahme zwingend erforderlich
Arbeitsanweisungen:
Benötigtes Werkzeug:
9/16-Zoll-Steckschlüssel
Drehmomentschlüssel
Hinweis: Führen Sie diese Arbeiten auf einem festen, ebenen und waagerechten Untergrund bei eingefahrenem
Ausleger aus.
1
Suchen Sie die Befestigungsschrauben der Jochbolzen-Fixierung (Genie TN 824091GT, 4 x).
2
Ziehen Sie sie auf 42 Nm fest.
Die Maschine ist betriebsbereit und kann wieder eingesetzt werden.
3

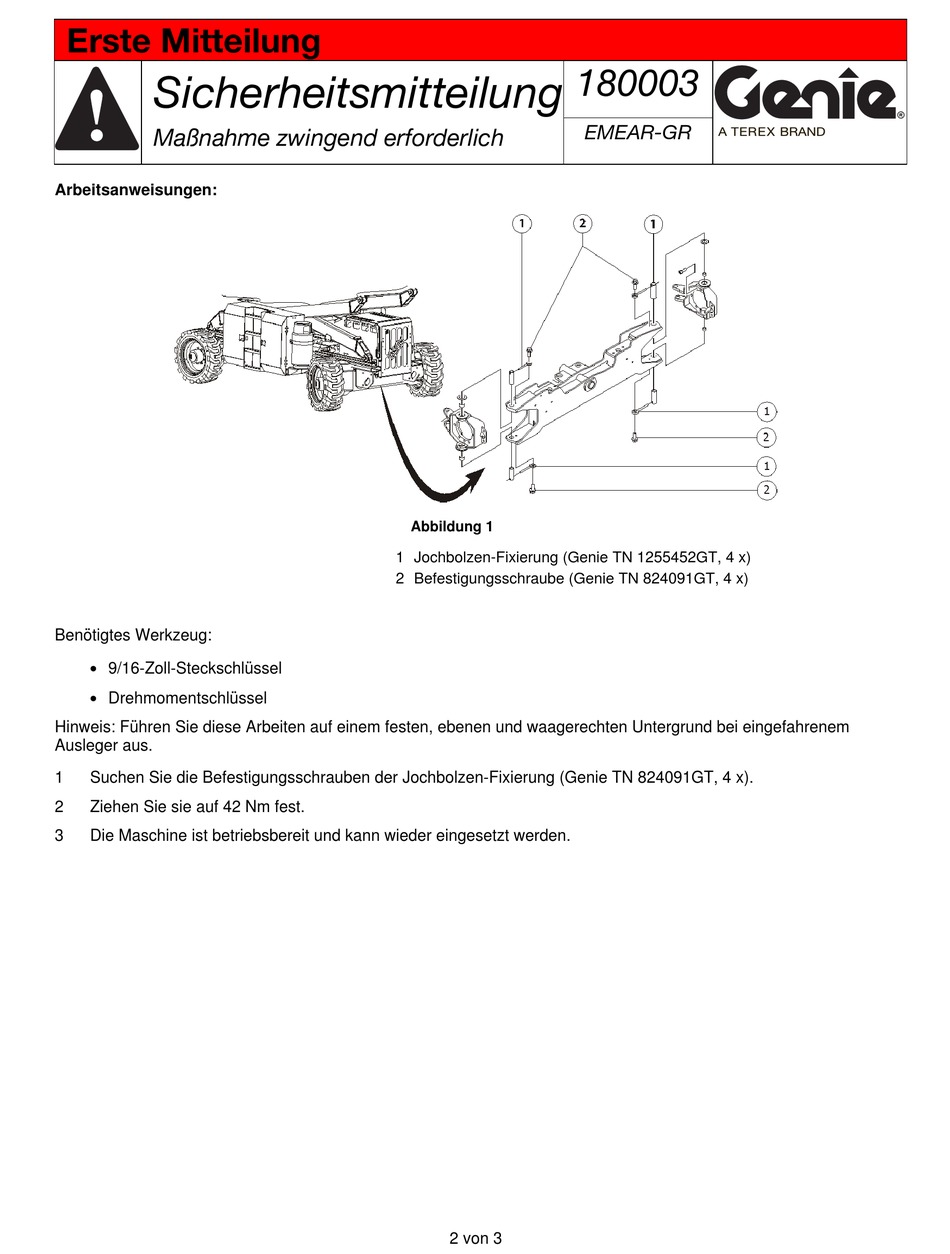

Abbildung 1
1 Jochbolzen-Fixierung (Genie TN 1255452GT, 4 x)
2 Befestigungsschraube (Genie TN 824091GT, 4 x)
2 von 3
180003
EMEAR-GR
