Anschluss Stromspeisung
6
Abschliessende Überprüfungen
7

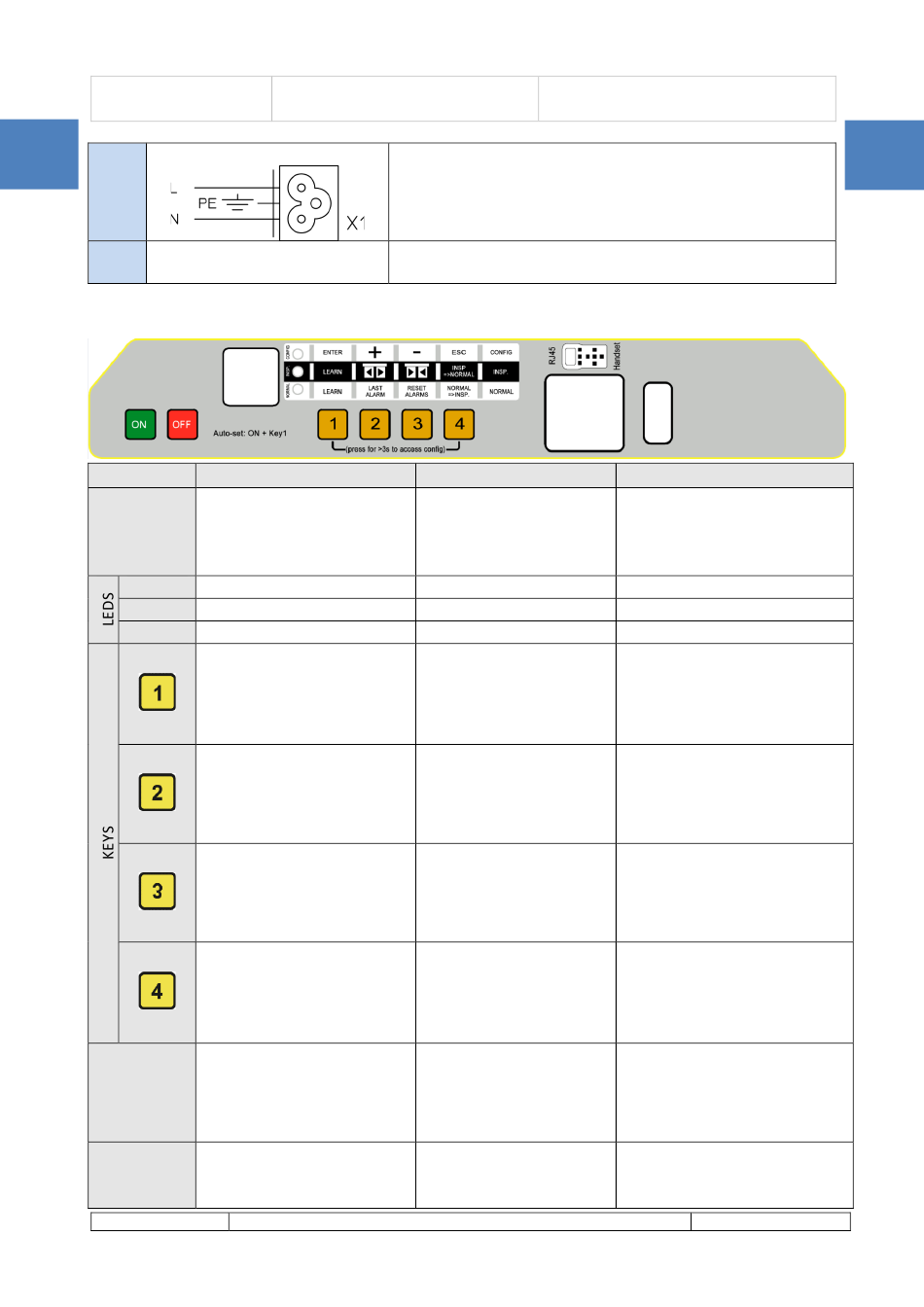

Schnittstelle Mensch Maschine HMI
MODUS
Beschreibung
NORMAL
INSP
CONFIG
DISPLAY
BEMERK.
DE
NORMALBETRIEB
Normalbetrieb (automatisch):
Die Türsteuerung folgt den
Anweisungen der
Aufzugsteuerung
ON
OFF
OFF
Gleichzeitiges Drücken von
Taste 4 für t>3s:
Zugang zur Konfiguration
Solange gedrückt gehalten
(t>3s): Zeigt letzten Alarmcode
an ("no AL" wenn keine
Alarmcodes vorhanden sind)
Wenn gedrückt t>3s:
Reset letzte Alarmmeldungen
("dL AL").
Zugang zum Wartungsmodus
(wenn allein gedrückt für t<1s)
Zugang zur Konfiguration
(wenn 1+4 gedrückt für t>3s)
Zeigt Betriebsstand der
Türsteuerung an:
"- -", "OP", "CL", "IM", "AL", ..
Dies ist die Fehleranzeige beim
Einschalten der Türsteuerung.
ALLE Eingänge sind aktiv
Nominalnetzspannung:
[100 – 240] V Wechselstrom [50-60]Hz, einphasig
Reichweite: [115-20%, 230+30%] V WS
Überprüfen, dass alle Signale angeschlossen wurden, Abdeckung
schließen. weitere Info: s. Betriebsanleitung
WARTUNG
Wartung (manuell):
Die Türsteuerung folgt den
Eingaben auf den Tasten der
Schalttafel
OFF
ON
OFF
Tür öffnen
Zusammen mit Taste 2 (t>5s)
drücken: Aktivierung /
Deaktivierung des Modus „Kein
Drehmoment"
Tür schließen
Zusammen mit Taste 2 (t>5s)
drücken: Aktivierung /
Deaktivierung des Modus „Kein
Drehmoment"
Rückkehr in den
Normalbetrieb
Zeigt Betriebsstand der
Türsteuerung an:
"- -", "OP", "CL", "IM", "AL",
..
Alle Signale, die von der
Aufzugsteuerung kommen,
sind deaktiviert.
CDD6: Kurzanleitung– Rev.02
CDD6.0
KONFIGURATION
Konfiguration:
Programmierung
der Parameter
OFF
OFF
ON
Enter
Parameterwertanzeige
oder
Parameterwert speichern und zurück
zur Parameterliste
+
Parameterindex erhöhen,
oder
Parameterwert erhöhen
-
Parameterindex reduzieren,
Oder
Parameterwert reduzieren
Esc
Austritt aus der Parameterwahl
Oder
Austritt aus dem Programmiermodus
und Rückkehr in den Normalbetrieb
Bei Durchlauf der Parameterliste wird
"P" und abwechselnd der
Parameterindex angezeigt.
In Änderung wird der Parameterwert
angezeigt.
Wahl des Parameters: Angezeigt
wird "P" abwechselnd mit dem
Parameterindex.
Seite 6/8
