Installation
Die Installation des Türantriebs darf ausschließlich von technischem Fachpersonal ausgeführt werden, das
im Besitz aller, im jeweiligen Land vorgeschriebenen, gesetzlichen Zulassungen ist.
Vor der Installation des Türantriebs überprüfen Sie bitte die erforderlichen Sicherheitseinrichtungen; prüfen
Sie bitte auch die erforderlichen Instrumente für die Montage. Achten Sie auf sichere Bedingungen und
schalten Sie das gesamte System in Inspektionsmodus vor Beginn jeglicher Aktivitäten.
Die CDD 6.0-Einheit arbeitet als Teil des gesamten Kabinentürantriebs und besteht aus:
-
Mechanischer Türantrieb: Türflügel, Laufwagen, Riemen, Motor.
-
Türantrieb (der CDD6)
-
Parallele oder CAN-Bus-Schnittstelle zur Aufzugssteuerung

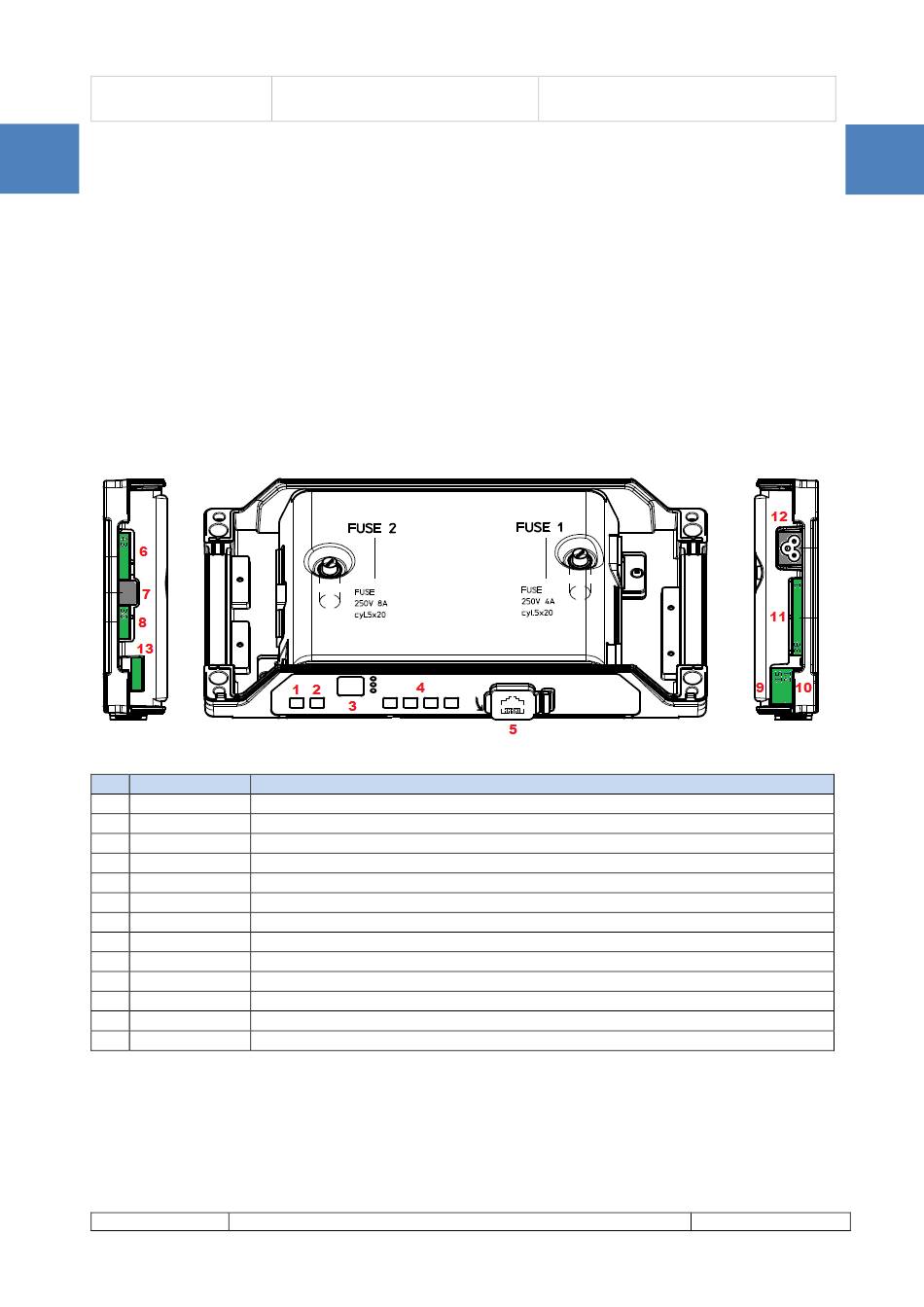

Nachstehend das Anschlussschema der Einheit:
Die Türsteuerung enthält:
N°
ID
1
ON
2
OFF
3
Display
4
"1" "2" "3" "4"
5
X8
6
X4
7
X5
8
X9
9
X3.1
10
X3.2
11
X2
12
X1
13
X10
Achten Sie auf den selbsterklärenden Aufkleber (siehe folgende Abbildung) zu den Anschlussdetails.
DE
Einschaltknopf
Ausschaltknopf
Display 7-Segment (zweistellig) zur Anzeige der Betriebszustandes/Programmierung
Bedientasten zur Anzeige/Bewegungseingabe/Programmierung
Anschluss eines externen Aktualisierungs- oder Konfigurationsgerätes
Anschluss für Motor/Batterie
Anschluss RJ45 Encoder-Motor
Anschluss der Lichtgitter mit Stromspeisung
Anschluss der Befehle der Aufzugsteuerung
Anschluss Kontakteingänge auf dem Kabinendach
Anschluss Kontaktausgänge zur Aufzugsteuerung
Anschluss für Hauptstromversorgung
Anschluss CAN-Bus
CDD6: Kurzanleitung– Rev.02
Beschreibung
CDD6.0
DE
Seite 3/8
