- Seite 1 Computec CDD6 Computec Door Drive 6 Aufzugs-Türantrieb Kurzübersicht Bitte beachten: die Betriebsanleitung kann von der website www.computecelectronics.com geladen werden PRJ1166_01_07_03_01_00_QR Rev.01...
-
Seite 2: Daten Der Kompatiblen Motoren

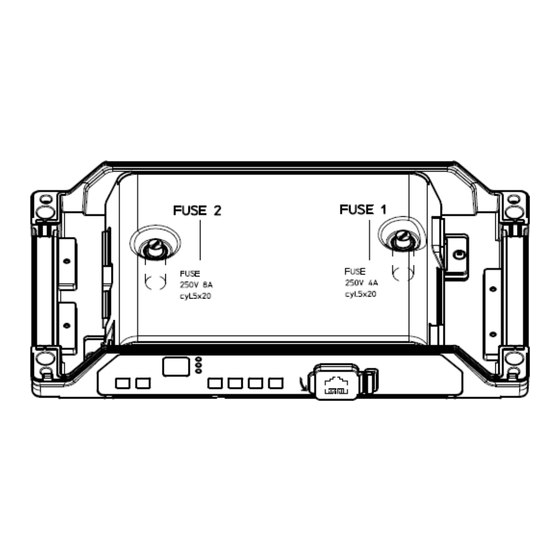

Computec CDD6.0 Bezugsnormen Die Bezüge zu Normen und Vorschriften sind in der Betriebsanleitung enthalten. Daten der Türsteuerung [100 ; 240]V WS 1-ph 50-60Hz, (115V – 20%, 230V + 30%) Netzspannung V WS Höchstleistung Nennleistung Betriebstemperatur [-10; +60] °C Feuchtigkeit [20;80] keine Kondensation... - Seite 3 Computec CDD6.0 Nachstehend das Anschlussschema der Einheit: Die Türsteuerung enthält: N° Beschreibung Einschaltknopf Ausschaltknopf Display Display 7-Segment (zweistellig) zur Anzeige der Betriebszustandes/Programmierung “1” “2” “3” “4” Bedientasten zur Anzeige/Bewegungseingabe/Programmierung Anschluss eines externen Aktualisierungs- oder Konfigurationsgerätes Anschluss für Motor/Batterie Anschluss RJ45 Encoder-Motor Anschluss der Lichtgitter mit Stromspeisung X3.1...
-
Seite 4: Mechanische Vorprüfungen
Computec CDD6.0 Mechanische Vorprüfungen Vor Installation des Antriebs muss der Zustand des mechanischen Türöffnungsmechanismus geprüft werden: fachgerechte Montage der Türflügel, fachgerechte Montage der Laufwagen, fachgerechte Montage des Übertragungsmechanismus (Riemen und Riemenverbindungen), fachgerechte Montage des Türmotors, gemäss der vorstehenden Tabelle. Prüfen Sie, dass die Türflügel frei und ohne Hindernisse vollständig schliessen können. -
Seite 5: Überprüfung Der Elektrischen Bauteile
Computec CDD6.0 Überprüfung der elektrischen Bauteile Prüfen Sie, ob die richtige Netzspannung gemäss den technischen Spezifikationen vorhanden ist. Nach Abschluss der mechanischen Installation des CDD6-Antriebs wie nachfolgend beschrieben fortfahren. Schritt Arbeit Beschreibung Die Taste OFF auf der Schalttafel der Steuerung drücken. -
Seite 6: Schnittstelle Mensch Maschine Hmi
Computec CDD6.0 Schnittstelle Mensch Maschine HMI Der Türantrieb CDD6 verfügt über eine Frontplatte, auf der verschiedene Funktionen eingegeben werden können: Normalbetrieb, Wartung und Konfiguration. MODUS NORMALBETRIEB WARTUNG KONFIGURATION Normalbetrieb (automatisch): Wartung (manuell): Konfiguration: Die Türsteuerung folgt den Die Türsteuerung folgt den... - Seite 7 Computec CDD6.0 Türeinstellung, Lernzyklus und Funktionstest Ist die im vorhergehenden Abschnitt beschriebene Installation abgeschlossen, geht man zur Inbetriebnahme und zur Konfiguration der Türsteuerung über. Sollten bei den verschiedenen Arbeitsabschnitten Probleme auftreten, ist die Betriebsanleitung zu beachten. Schritt Arbeit Beschreibung Bemerkungen Hauptstromzufuhr anschliessen.
-
Seite 8: Lösung Von Installationsproblemen
Computec CDD6.0 Die Identifikationsparameter des installierten Für den Türöffnungsmechanismus eingeben (Bezug auf Konfigurationsmodus § 5.1 nehmen): auf § 4.3.2 Bezug Kabinentürverriegelung: nehmen. 0 = nicht vorhanden, 1 = vorhanden CHECK Drehrichtung beim Schliessen: 0 = Uhrzeigersinn 1 = gegen den Uhrzeigersinn...
