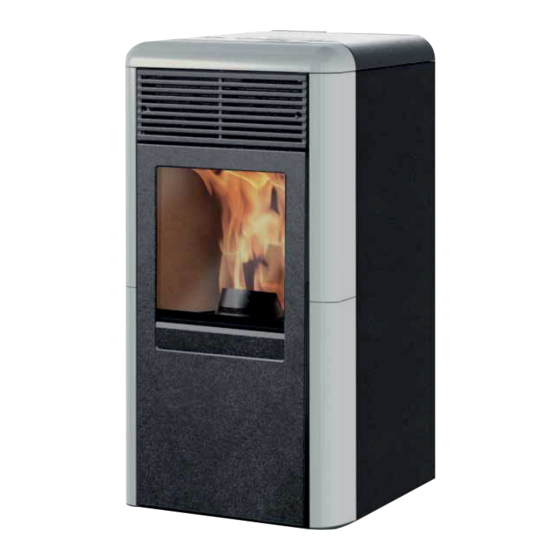

Italiana Camini POINT PLUS Installation, Betrieb Und Wartung
Vorschau ausblenden
Andere Handbücher für POINT PLUS:
- Installations-, betriebs- und wartungsanleitung (183 Seiten)
Werbung
Quicklinks
POINT PLUS
I
Installazione, uso e manutenzione
UK
Installation, use and maintenance
F
Installation, usage et maintenance
E
Instalación, uso y mantenimiento
D
Installations-, Betriebs- und Wartungsanleitung
NL
Installatie, gebruik en onderhoud
DK
Installation, brug og vedligeholdelse
P
Instalação, uso e manutenção
DIVISIONE di EDILKAMIN S.p.A.
www.edilkamin.com
- 1
-
®
pag.
2
pag. 22
pag. 42
pag. 62
pag. 82
pag. 102
side 122
pag. 142
Werbung
Verwandte Anleitungen für Italiana Camini POINT PLUS
Inhaltszusammenfassung für Italiana Camini POINT PLUS
- Seite 1 POINT PLUS Installazione, uso e manutenzione pag. Installation, use and maintenance pag. 22 Installation, usage et maintenance pag. 42 Instalación, uso y mantenimiento pag. 62 Installations-, Betriebs- und Wartungsanleitung pag. 82 Installatie, gebruik en onderhoud pag. 102 Installation, brug og vedligeholdelse side 122 Instalação, uso e manutenção...
- Seite 2 Leistungserklärung (DoP - EK 098): Typenschild Nr. Des Weiteren wird erklärt, dass: Der Holzpelletofen POINT PLUS die Vorgaben folgender Europarichtlinien erfüllt: 2006/95/EWG - Niederspannungsrichtlinie 2004/108/EWG – EMV-Richtlinie Für etwaige Funktionsstörungen des Geräts, die auf nicht von EDILKAMIN befugtem Personal und ohne ihre Genehmigung ausgeführten Auswechsel- und Montagemaßnahmen und/oder Änderungen zurückzuführen sind, übernimmt die Firma EDILKA-...
- Seite 3 • Für den Fall des mangelhaften Betriebs sind die Öfen mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten Der Pelletofen POINT PLUS wurde entwickelt um die produ- gewährleisten; dieses Abschalten erfolgt automatisch und darf zierte warme Luft in den Ausstellungsraum so wie in weiteren nicht behindert werden.
- Seite 4 ABMESSUNGEN VORDERSEITE RÜCKSEITE Ø 40 mm Ø 4 cm aria combustione Brennluft Ø 80 mm Ø 8 cm uscita fumi Rauchabzug Ø 80 mm Warmluft Ø 8 cm canalizzazione Kanalisierung aria calda SEITE FIANCO GRUNDRISS Ø 80 mm Rauchabzug Ø 8 cm uscita fumi 13,5 Ø...
- Seite 5 ELEKTROAPPARATE • PLATINE Anschluss RS323 Flusssensor RPM Umdrehungen Rauchgasgebläse pufferbatterie cr2032 netz 230 Vac 50Hz +/-10% fuse 2A Rauchabzugsmotor Channeling Innensockel Förderschnecke belüftung Channeling Rückseite des Ofens Steckdose Abluft- Erholung Belüftung im Lüftungsleitungen SICHERHEITSVORRICHTUNGEN • THERMOELEMENT: SERIELLER PORT Am seriellen RS232 Ausgang mit entsprechendem Kabel (Cod. Ermittelt die Rauchgastemperatur am Abzug.
- Seite 6 MERKMALE HEIZTECHNISCHE MERKMALE gemäß EN 14785 Nennwärmeleistung Reduzierte Leistung Holzdurchsatz Heizleistung Wirkungsgrad / Effi zienz 91,5 92,5 Emissionen CO 13% O 0,013 0,051 Rauchtemperatur °C Brennstoffverbrauch Pellets kg/h Mindestzug Fassungsvermögen des Brennstoffbehälters Betriebsdauer Stun-den Beheizbares Raumvolumen* Durchmesser des unabhängigen Rauchabzugrohrs (Steckerteil) Durchmesser des unabhängigen Außenlufteingangs (Steckerteil) Gewicht mit Verpackung TECHNISCHE DATEN FÜR DIE BEMESSUNG DES RAUCHABZUGS...
-
Seite 7: Installation
INSTALLATION Bei Installation und Gebrauch des Geräts müssen alle loka- RAUCHABZUGD len und nationalen Gesetzesvorschriften und Europanormen as Rauchabzugssystem muss für einzig für den Ofen beachtet werden. In Italien gilt UNI 10683/2012 sowie alle bestehen (Einleitung in mit anderen Feuerstellen gemeinsa- etwaigen regionalen Vorgaben und Vorgaben der örtlichen mem Schornstein ist nicht zulässig). - Seite 8 INSTALLATION RAUCHABZUG POINT PLUS ist zum Anschluss des Rauchabzugsrohrs an Oberseite, seitlich links bzw. konzipiert. Bei der Zustellung ist der Ofen zum Anschluss des Rauchabzugsrohrs an der Rückseite vorbereitet (Abb. 1). UM SÄMTLICHE LÖSUNGEN ZUM ANSCHLUSS DES RAUCHABZUGSROHRS ZU ERMÖGLICHEN MUSS DIE SEITENVERKLEIDUNG LINKS ABGENOMMEN WERDEN.
-
Seite 9: Montage
MONTAGE VERKLEIDUNG Bei Lieferung des Ofens sind die Metallseiten (A-B) und die Me- tallbügel zur Fixierung der Seitenblenden aus Keramik (D) be- reits vormontiert. Nachstehende Teile werden getrennt verpackt: • 4 Vorderblenden aus Keramik (C) • 1 Ofenaufsatz aus Keramik (E) •... -
Seite 10: Kanalisierung Der Warmluft
KANALISIERUNG DER WARMLUFT SET 12 (Cod. 778150) optional ZUR KANALISIERUNG DER WARMLUFT IN EINEN ANGRENZENDEN RAUM, ZUSÄTZLICH ZUM OFENAUFSTEL- LUNGSRAUM Schachtel n° 1 Rohr Ø 8 n° 1 Abschlussstutzen n° 1 Befestigungsschelle Rohr n° 2 Abb. a AUF DIESE WEISE WEITET SICH DER INNEN- DURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN. - Seite 11 KANALISIERUNG DER WARMLUFT SET 12 BIS (Cod. 778160) (optional) ZUR KANALISIERUNG DER WARMLUFT IN EINEN ENTFERNTEREN RAUM, ZUSÄTZLICH ZUM OFENAUFSTEL- LUNGSRAUM Schachtel n° Rohr Ø 8 n° Abschlussstutzen n° Befestigungsschelle Rohr n° Rohrmanschette n° Schrauben n° Dübel n° Abb. a AUF DIESE WEISE WEITET SICH DER INNEN- DURCHMESSER MERKLICH UND ERLEICHTERT DAS AUFSTECKEN.
- Seite 12 Inbetriebnahme, erstes Anheizen und Abnahme müssen durch ANWERKUNGEN zum Brennstoff. ein autorisiertes Edilkamin Kundendienstcenter erfolgen POINT PLUS wurde zum Verbrennen von Holzpellets, (CAT), unter Einhaltung der Richtlinie UNI 10683/2012. Durchmesser ca. 6 mm, konzipiert und programmiert. Pellet ist ein Brennstoff, der sich in der Form von kleinen Besagte Richtlinie gibt die Kontrollarbeiten an, die dur- Zylindern von etwa 6 mm Durchmesser präsentiert, die durch...
- Seite 13 GEBRAUCHSANWEISUNG BEDIENFELD DISPLAY ANZEIGE Zeigt an dass der Ventilator im Betrieb ist Ausschaltphase läuft, Dauer etwa10 Minuten ON AC Ofen in erster Anzündphase, Beladen mit Pellets und Warten auf das Zünden Zeigt an dass der Schneckenmotor im Betrieb ist der Flamme ON AR Ofen in zweiter Anzündphase, Start der Verbrennung im ordentlichen Rhythmus...
- Seite 14 GEBRAUCHSANWEISUNG EINSCHALTEN KLIMA KOMFORT FUNKTION Mit dem Ofen auf Stand-by (nachdem man überprüft hat, dass Diese Funktion eignet sich für Ofeninstallationen in kleinen Räumen oder beim Wechsel der Jahreszeiten, wo ein Betrieb der Tiegel sauber ist), wird durch Drücken der Taste auch auf minimaler Leistungsstufe auf jeden Fall eine zu hohe Einschalt- bzw.
- Seite 15 GEBRAUCHSANWEISUNG EINSTELLUNG: UHRZEIT UND WÖCHENT- LICHE PROGRAMMIERUNG • Pr 1: Dies ist das Programm Nr. 1, hier wird die Uhrzeit zum 5” lang die SET Taste betätigen, man hat nun Zugang Einschalten eingestellt, die Uhrzeit zum Ausschalten und die zum Programmiermenü und es erscheint die Aufschrift Wochentage, an denen das Programm in der Zeitspanne Pr 1 “TS”.
- Seite 16 GEBRAUCHSANWEISUNG FERNBEDIENUNG 01 : Ein- und Abschaltung des Heizofens Menù: Menü aufrufen +/– : zum Erhöhen bzw. Senken der Eingabewerte Zur Benutzung der Fernbedienung ist diese in Richtung des Ofens zu halten. Ein empfangener Tastendruck wird durch einen Signalton quittiert sowie durch die Ausführung des entsprechenden Be- fehls.
- Seite 17 WARTUNG Vor der Durchführung von Wartungsmaßnahmen muss das Gerät vom Stromversorgungsnetz getrennt werden. Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Ofens EINE MANGELHAFTE WARTUNG gestattet dem Ofen keinen ordnungsgemäßen Betrieb. Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie. TÄGLICHE WARTUNG Diese Maßnahmen müssen bei ausgeschaltetem, abgekühl- tem und vom Stromnetz getrennten Ofen erfolgen...
- Seite 18 WARTUNG JÄHRLICHE WARTUNG (Aufgabe des CAT – techni- schen Kundendienstes) Maßnahmen: • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Austauschrohre im Inneren des Luf- tautrittsgitters, das sich vorne an der Oberseite des Ofens befi ndet • Sorgfältige Reinigung und Entkrustung des Tiegels und des entsprechenden Tiegelraums •...
-
Seite 19: Troubleshooting
TROUBLE SHOOTING Im Störungsfall wird der Ofen automatisch gestoppt, indem das Abschaltverfahren durchgeführt wird und auf Display erscheint eine Aufschrift, die den Grund der Abschaltung angibt (siehe unten die verschiedenen Meldungen). Während der Abschaltphase wegen Blockierung niemals den Netzstecker ziehen. Kommt es zu einer Blockierung, muss der Ofen, bevor er wieder eingeschaltet werden kann, zunächst das Abschaltverfah ren durchführen (15 Minuten mit Tonsignal). - Seite 20 TROUBLE SHOOTING H5 Blockierung black out (ist kein Fehler des Ofens). 5) Signalisierung: Problem: Ofen schaltet aus, keine elektrische Energie Abhilfe: Stromanschluss und auf Spannungsabfälle prüfen. 6) Signalisierung: H6 Thermofühler defekt oder nicht angeschlossen Problem: Ofen schaltet aus, da Thermofühler defekt oder nicht angeschlossen •...
-
Seite 21: Auf Wunsch Erhältliches Zubehör
CHECKLISTE Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Einbau und Inbetriebnahme • Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat • Belüftung des Raums • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens • Der Rauchabzug weist auf: höchstens 3 Kurven höchstens 2 Meter in der Waagerechten •... - Seite 22 - 162...
- Seite 23 - 163...
- Seite 24 - 164...
- Seite 25 - 165...
- Seite 26 - 166...
- Seite 27 - 167...
- Seite 28 - 168...
- Seite 29 w w w . e d i l k a m i n . c o m cod. 941139 .05.14/A - 169...
