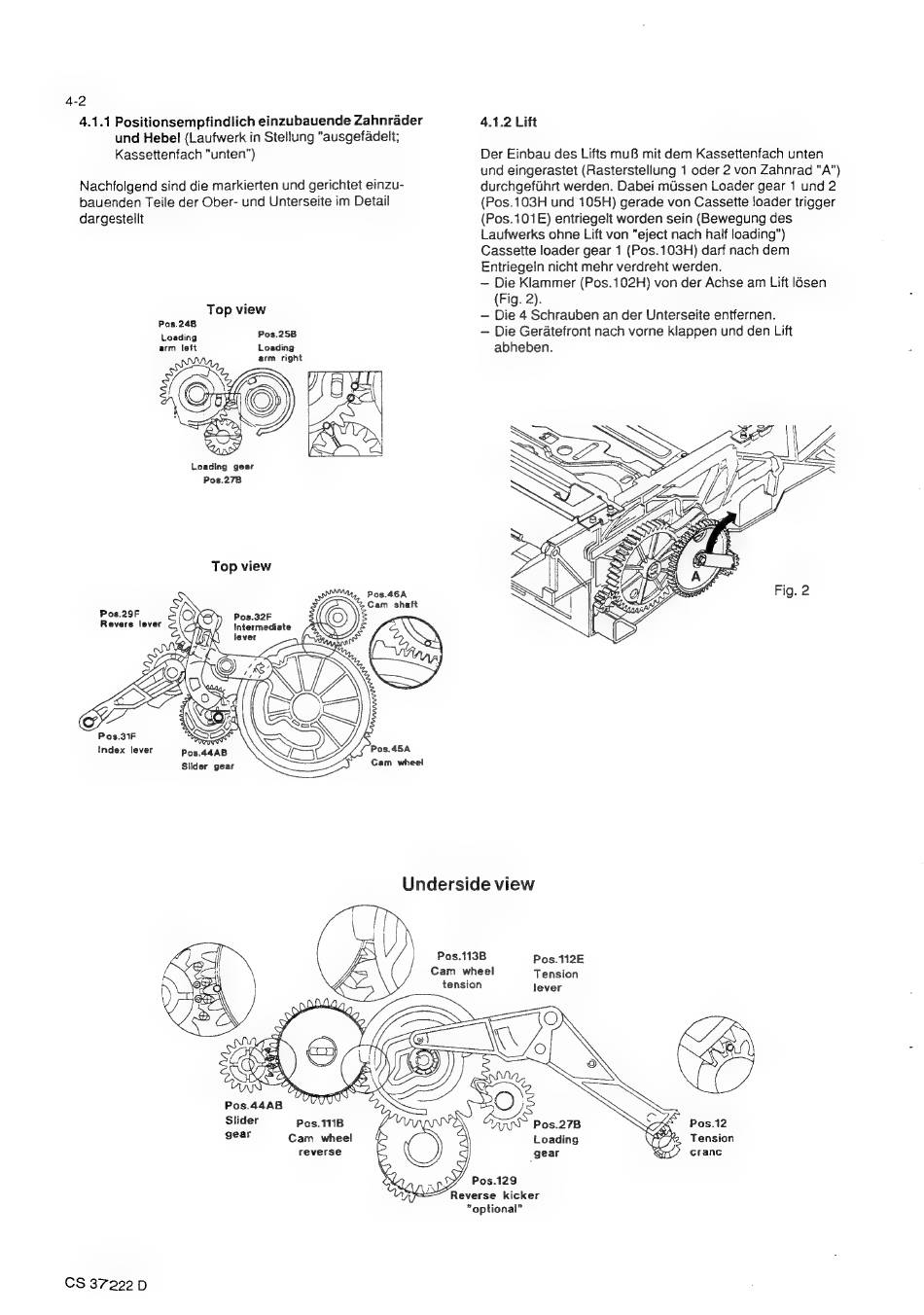

4-2
4.1.1 Positionsempfindlich einzubauende Zahnrader
und Hebel (Laufwerk in Stellung "ausgefadelt;
Kassettenfach "unten")
Nachfolgend sind die markierten und gerichtet einzu-
bauenden Teile der Ober- und Unterseite im Detail
dargestellt
Top view
Pos.248
Loading
arm
left
Pos.25B
Loading
arm
right
Loading
gear
Pos.27B
Top view
Pos.46A
Cam
shaft
Pos.29F
Revere
lever
Pos.32F
Intermediate
Pos.31F
Index lever
MET
Pos.44AB
Slider gear
4.1.2 Lift
Der Einbau des Lifts muB mit dem Kassettenfach unten
und eingerastet (Rasterstellung 1 oder 2 von Zahnrad "A")
durchgefihrt werden. Dabei miissen Loader gear 1 und 2
(Pos.103H und 105H) gerade von Cassette loader trigger
(Pos.101E) entriegelt worden sein (Bewegung des
Laufwerks ohne Lift von "eject nach half loading")
Cassette loader gear 1 (Pos.103H) darf nach dem
Entriegein nicht mehr verdreht werden.
~ Die Klammer (Pos.102H) von der Achse am Lift ldsen
(Fig. 2).
— Die 4 Schrauben an der Unterseite entfernen.
— Die Geratefront nach vorne klappen und den Lift
abheben.
Underside view
La
Pos.44AB
Slider
Pos.111B
Vi
gear
Cam
wheel
fs
reverse
CS 37222 D
Pos.113B
Cam
wheel
tension
lever
Pos. 112E
Tension
7
Pos.12
Loading
Negi:
Tension
gear
Sv
crane
Ann
Pos.129
ea
Reverse kicker
"optional"
