Abfluss und Siphon

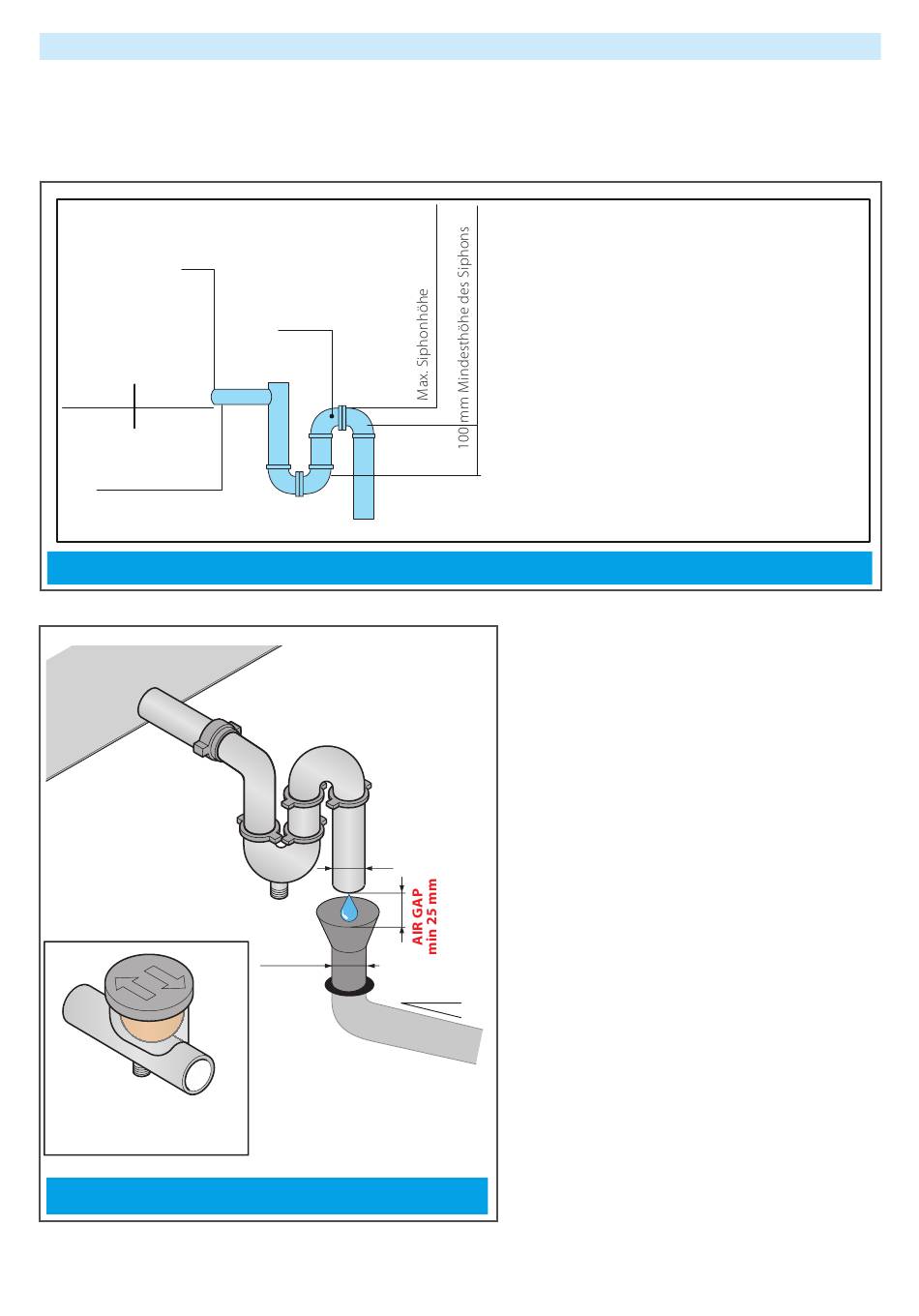

Die Maschinen weisen einen Gewindeabfluss (1/4" M GAS) auf, der seitlich ca. 50 mm übersteht.
Damit das Wassers regelmäßig ablaufen kann, ist jeder Abfluss mit einem größenmäßig angepassten
SIPHON versehen (siehe Abb 10).
WICHTIG
Feuchtigkeitsbehälter
Abfluss
9
Abflusssiphon
Ablassventil
Kugelsiphon
mit
Entlüftungshahn
10
herkömmliche Abflusssiphon und Kugelsiphon
26
Siphon
herkömmlicher Siphon
mit Entlüftungshahn
x
x+20 mm
FEUCHTIGKEITSBEHÄLTER
ABFLUSS
Bei Förderhöhe von mehr als 100 Pa muss
die Höhe des Siphons um 10 mm pro 10 Pa
Förderhöhe erhöht werden.
Um ein Überlaufen des Sammelbehälters zu
verhindern, muss der Siphon ein Ablassventil
haben, über das Verunreinigungen, die sich
am Boden absetzen, entfernt werden können.
Um das Abflusssystem nicht in seiner Funktion
zu beeinträchtigen, dürfen Siphons, die mit
Überdruck funktionieren NICHT mit anderen,
die mit Unterdruck funktionieren, verbunden
sein.
Das Abflussrohr zum Abwassernetz:
• Es darf nicht direkt mit dem Siphon
verbunden sein, um ein Ansaugen von
Luft oder Gülle zu verhindern und damit der
korrekte Wasserabfluss sichtbar kontrolliert
2%
werden kann;
• muss einen größeren Durchmesser haben
als der Ablass der Maschine sowie eine
Mindestneigung von 2 %, damit seine
Funktion gewährleistet ist.
