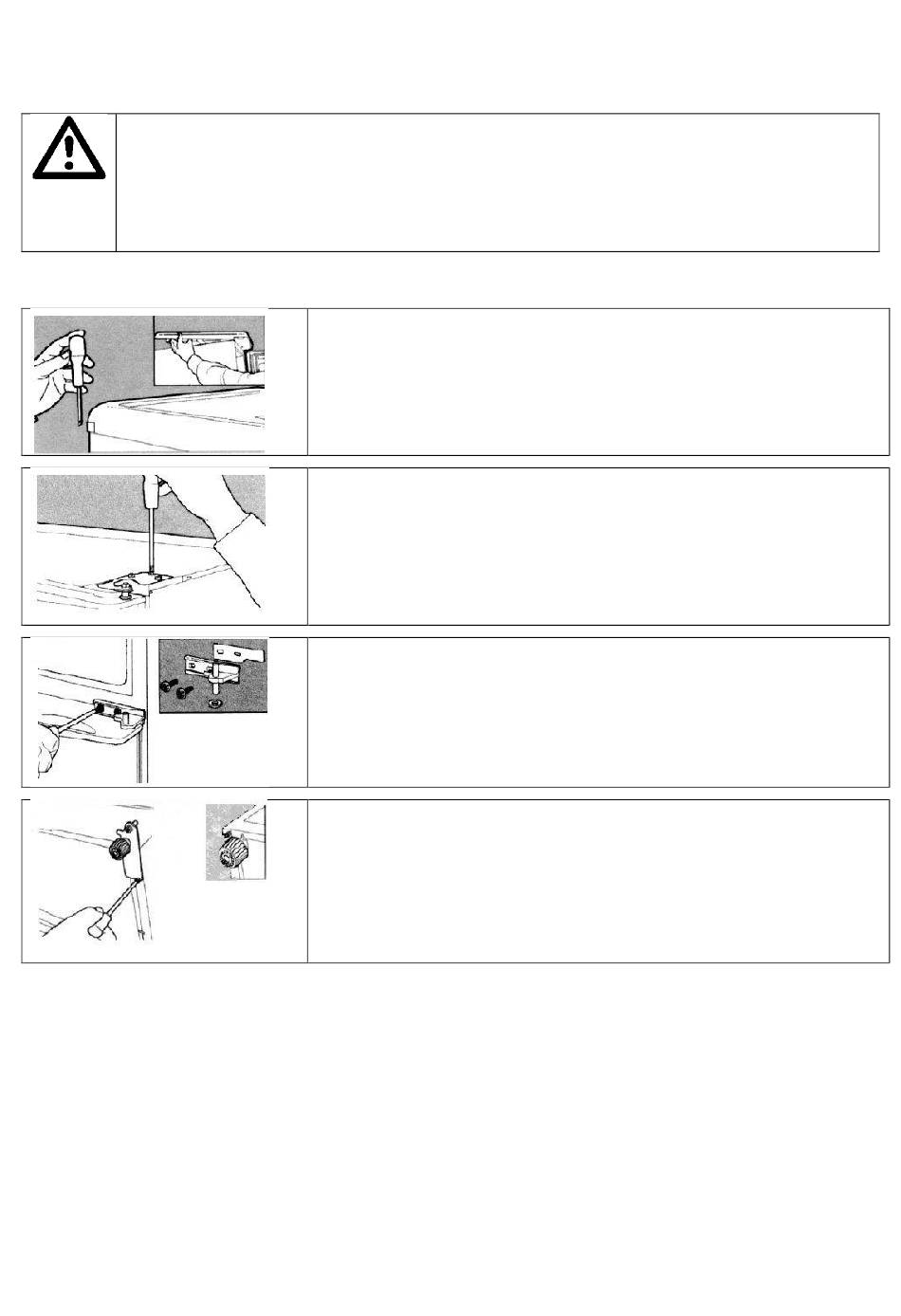

13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
KGC270/45-4.1A++
Lösen Sie die Befestigungsschrauben hinten aus der
Geräteabdeckung (je nach Modell gibt es auch Schrauben
oben in der Abdeckung).
Schieben Sie nun die Abdeckplatte vorsichtig nach vorne,
heben sie ab und stellen sie zur Seite.
Entfernen Sie das obere Scharnier durch lösen der Schrauben,
je nach Modell muss vorher die vordere Halterung der
Geräteabdeckung demontiert werden.
Ziehen Sie die obere Tür etwas nach vorne und heben sie aus
dem Scharnierstift und stellen sie vorsichtig zur Seite.
Entfernen Sie das mittlere Scharnier durch lösen der
Schrauben. Ziehen Sie nun die untere Tür etwas nach vorne
und heben sie aus dem unteren Scharnierstift und stellen sie
vorsichtig zur Seite.
Kippen Sie das Gerät vorsichtig nach hinten max. 45 Grad,
und lösen Schraubfuß und Scharnierstift von der Halterung.
Den Schraubfuß wieder auf die rechte Seite anschrauben.
Den Schraubfuß von der linken Seite lösen, die Halterung in
Querrichtung um 180° drehen und montieren Scharnierstift und
Schraubfuß auf der linken Seite an und bringen das Gerät in
die senkrechte Ausgangsposition.
Version E3.0 10/2014
Seite 19 von 28
