Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KGC270/45-4.1A++
Die Blindstopfen der Scharnierstifthülsen von der linken
Seite der Türen entfernen und auf der rechten Seite
anbringen.

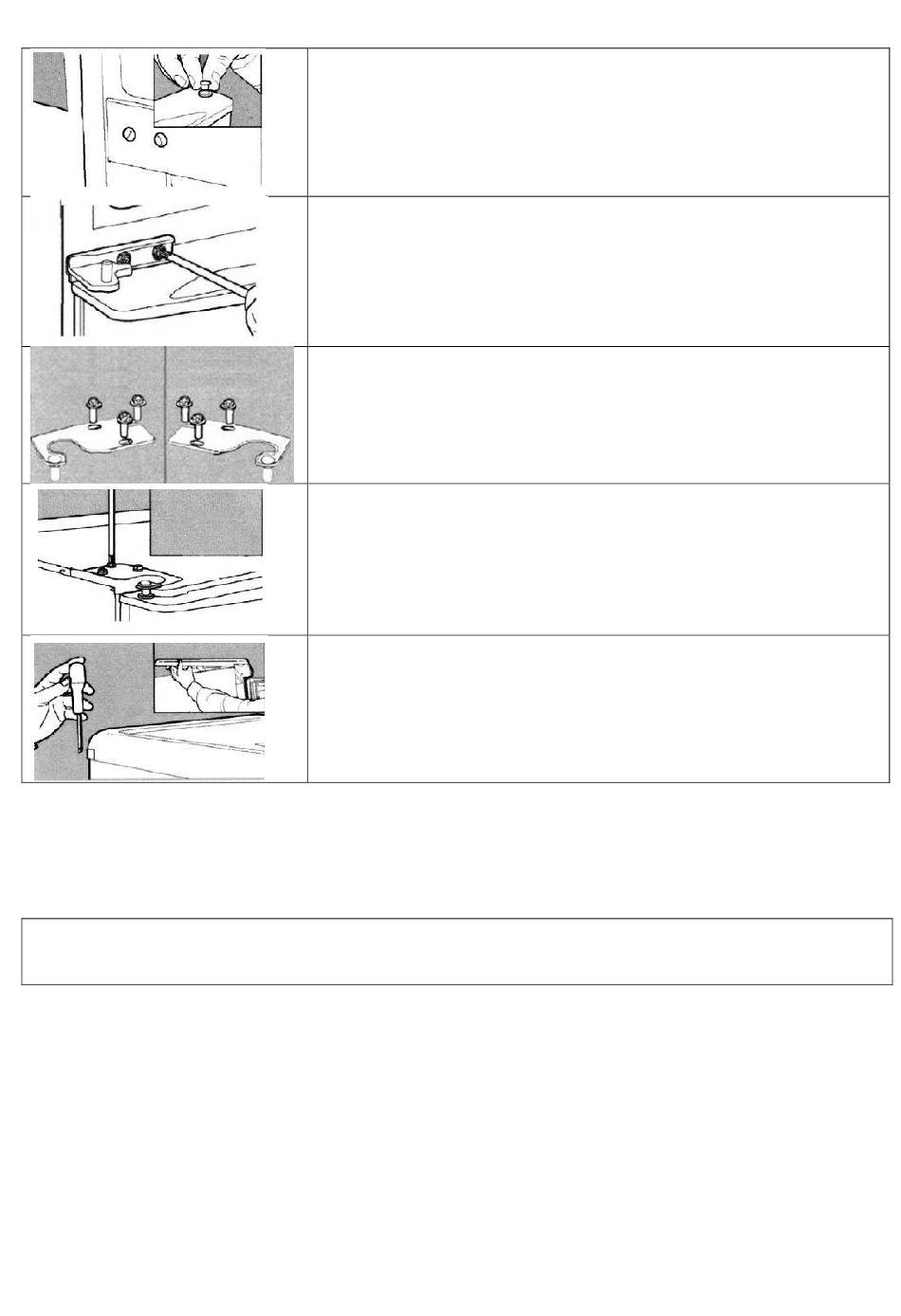

Stellen Sie die untere Tür auf den unteren Scharnierstift,
stecken die mittlere Halterung mit dem Stift in die
Bohrung und schrauben die Halterung an.
Bevor Sie die Schrauben endgültig festziehen
kontrollieren Sie den Passgenauen Sitz der Tür.
Nehmen Sie nun die obere Halterung, demontieren den
Scharnierstift, drehen die Halterung in Querrichtung um
180° und montieren den Scharnierstift.
Stellen Sie die obere Tür nun auf den Scharnierstift der
mittleren Halterung und arretieren die Tür mit der oberen
Halterung. Bevor Sie die Schrauben festziehen,
kontrollieren Sie den richtigen Sitz der Tür.
Je nach Modell schrauben Sie die Halterung der
Geräteabdeckung fest.
Montieren Sie die Geräteabdeckung in dem Sie diese
vorsichtig auf die Halterung schieben und nach hinten
absenken. Befestigen Sie die Abdeckung mit allen vorher
demontierten Befestigungsschrauben.
