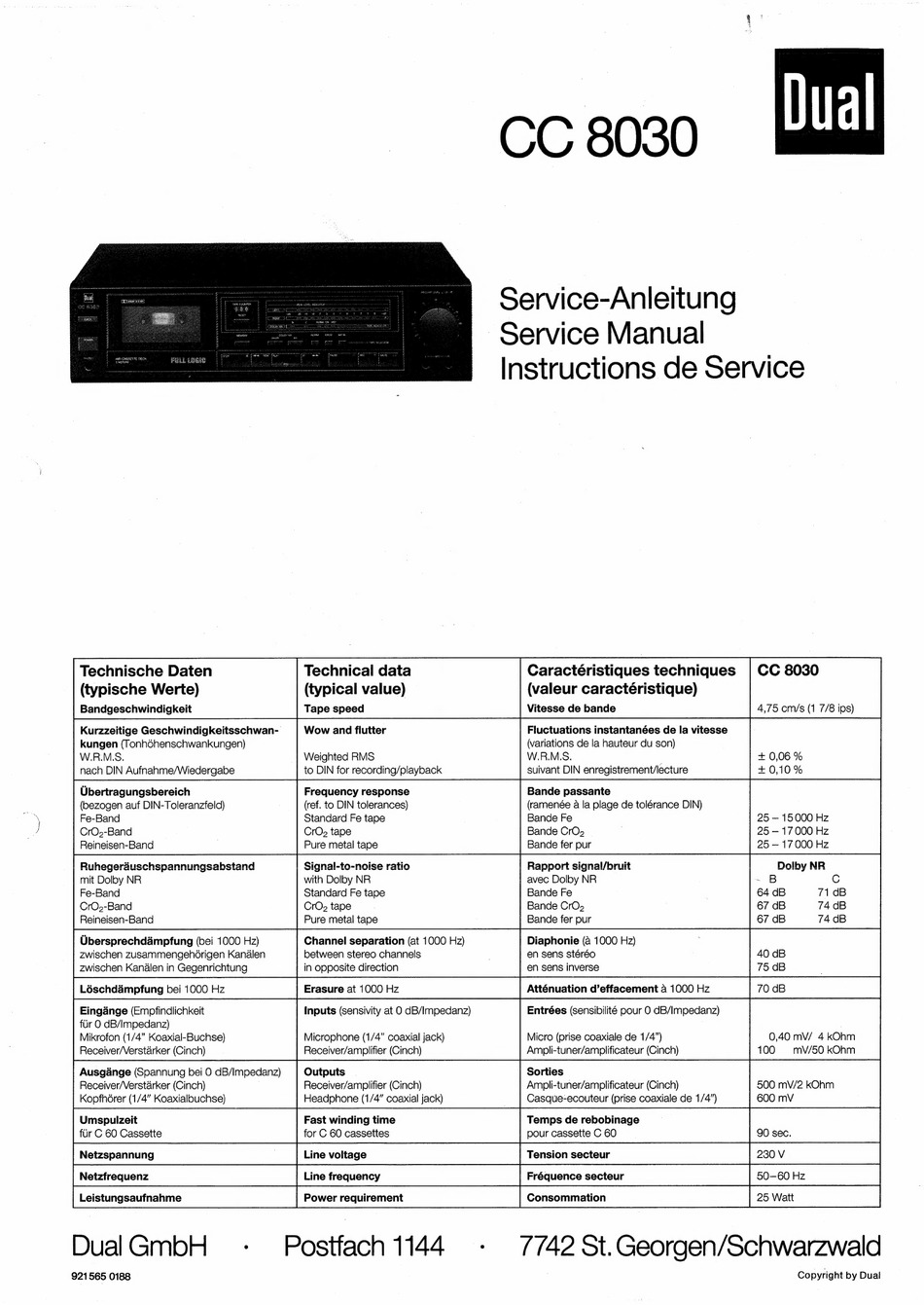

Dual CC 8030 Serviceanleitung

Technische Daten
(typische Werte)
Bandgeschwindigkeit
Kurzzeitige Geschwindigkeitsschwan-
kungen (Tonhdéhenschwankungen)
W.R.M.S.
nach DIN Aufnahme/Wiedergabe
Ubertragungsbereich
(bezogen auf DIN-Toleranzfeld)
Fe-Band
CrO.-Band
Reineisen-Band
Ruhegerauschspannungsabstand
mit Dolby NR
Fe-Band
CrO.-Band
Reineisen-Band
Ubersprechddmpfung (bei 1000 Hz)
zwischen zusammengehdrigen Kanalen
zwischen Kanalen in Gegenrichtung
Eingange (Empfindlichkeit
fur O dB/Impedanz)
Mikrofon (1/4" Koaxial-Buchse)
Receiver/Verstarker (Cinch)
Ausgange (Spannung bei 0 dB/Impedanz)
Receiver/Verstarker (Cinch)
Kopfhérer (1/4" Koaxialbuchse)
Technical data
(typical value)
Tape speed
Wow and flutter
Weighted RMS
to DIN for recording/playback
Frequency response
(ref. to DIN tolerances)
Standard Fe tape
CrOz tape
Pure metal tape
Signal!-to-noise ratio
with Dolby NR
Standard Fe tape
CrOz tape
Pure metal tape
Channel separation (at 1000 Hz)
between stereo channels
in opposite direction
Loschdampfung bei 1000 Hz Erasure at 1000 Hz Atténuation d'effacement a 1000 Hz 70 dB
Inputs (Sensivity at O dB/Impedanz)
Microphone (1/4" coaxial jack)
Receiver/amplifier (Cinch)
Outputs
Receiver/amplifier (Cinch)
Headphone (1/4" coaxial jack)
CC 8030
Sservice-Anleitung
Service Manual
4
4
Instructions de Service
Caractéristiques techniques
(valeur caractéristique)
Vitesse de bande
Fluctuations instantanées de la vitesse
(variations de la hauteur du son)
W.R.M.S.
suivant DIN enregistrement/lecture
Bande passante
(ramenée a la plage de tolérance DIN)
Bande Fe
Bande CrO.
Bande fer pur
Rapport signal/bruit
avec Dolby NR
Bande Fe
Bande CrO.
Bande fer pur
Diaphonie (a 1000 Hz)
en sens stéréo
en sens inverse
Entrées (Sensibilité pour O dB/Impedanz)
Micro (prise coaxiale de 1/4")
Ampli-tuner/amplificateur (Cinch)
Sorties
Ampli-tuner/amplificateur (Cinch)
Casque-ecouteur (prise coaxiale de 1/4")
Umspulzeit Fast winding time Temps de rebobinage |
fur C 60 Cassette for C 60 cassettes pour cassette C 60
CC 8030
4,75 cm/s (1 7/8 ips)
+ 0,06 %
+ 0,10 %
25 — 15000 Hz
25 — 17000 Hz
25 — 17000 Hz
Dolby NR
B C
64 dB 71 0B
67 dB 74 dB
67 dB 74 dB
40 dB
75 dB
0,40 mV/ 4 kOhm
100 mV/50 kOhm
500 mV/2 kOhm
600 mV
Dual GmbH
921565 0188
Postfach 1144 - 7742 St.Georgen/Schwarzwald
Copyright by Dual
