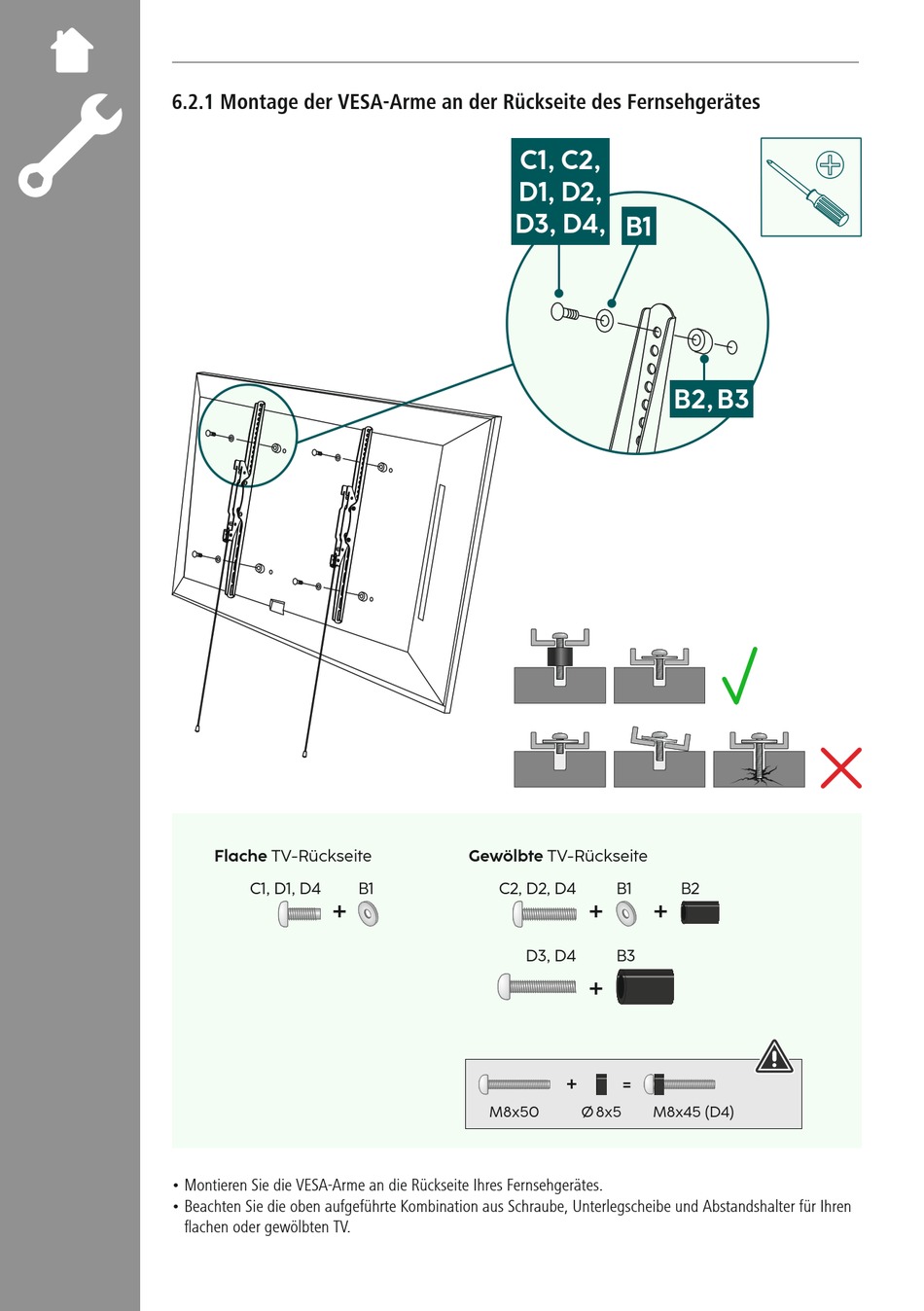

6.2.1 Montage der VESA-Arme an der Rückseite des Fernsehgerätes
Flache TV-Rückseite
C1, D1, D4
+
• Montieren Sie die VESA-Arme an die Rückseite Ihres Fernsehgerätes.
• Beachten Sie die oben aufgeführte Kombination aus Schraube, Unterlegscheibe und Abstandshalter für Ihren
flachen oder gewölbten TV.
C1, C2,
D1, D2,
D3, D4,
Gewölbte TV-Rückseite
B1 C2, D2, D4
D3, D4
M8x50
B1
B2, B3
B1 B2
+ +
B3
+
+
=
Ø 8x5 M8x45 (D4)
