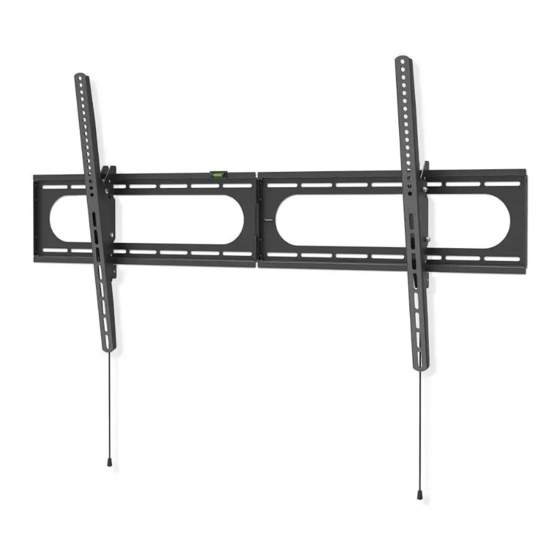

- Seite 1 220844 TV-WANDHALTERUNG Tilt D Bedienungsanleitung...
- Seite 2 Inhalt 1. Erklärung von Warnsymbolen und Hinweisen ......3 2. Packungsinhalt..........4 3.
- Seite 3 D Bedienungsanleitung Vielen Dank, dass Sie sich für ein Hama Produkt entschieden haben! Nehmen Sie sich Zeit und lesen Sie die folgenden Anweisungen und Hinweise zunächst ganz durch. Bewahren Sie diese Bedienungsanleitung anschließend an einem sicheren Ort auf, um bei Bedarf darin nachschlagen zu können.
- Seite 4 2. Packungsinhalt • TV-Wandhalterung • VESA-Arme • Wasserwaage • Montagesatz • Sicherheitshinweise, bebilderte Kurzanleitung Montagesatz 8x60 (x8) M6x20 (x4) Ø10x60 (x8) M8x12 (x4) M8 (x8) M8x20 (x4) M8x30 (x4) M6 (x4) Ø8x10 (x4) M8x50 (x4) Ø8x20 (x4) (x1) M6x12 (x4) * M8x50 + Ø...
- Seite 5 4. Sicherheitshinweise Warnung • Bei der Vielfalt der auf dem Markt erhältlichen Endgeräte und Wandkonstruktionen kann der beigelegte Montagesatz nicht alle Möglichkeiten abdecken. • In seltenen Fällen kann es vorkommen, dass die Schrauben zur Anbringung des Endgerätes an der Halterung zu lang sind.
- Seite 6 6. Montagevorbereitung und Montage Hinweis • Montieren Sie die Halterung niemals alleine. Holen Sie sich Unterstützung und Hilfe! • Unterschiedliche Endgeräte haben unterschiedliche Anschlussmöglichkeiten für Verkabelung und weitere Geräte. Prüfen Sie vor der Installation, ob sich die benötigten Anschlüsse nach der Montage noch erreichen lassen.
- Seite 7 6.1 Montage an der Wand 6.1.1 Vorbereiten der vorgesehenen Montagefläche Holen Sie sich Unterstützung und Hilfe von weiteren Personen für folgende Montageschritte. 10 mm 70mm Ø10mm • Benutzen Sie die Halterung zunächst als Schablone und messen gegebenenfalls nach, um zu gewährleisten, dass die Position korrekt ist.
- Seite 8 6.1.2 Anbringen der Wandhalterung A3 A1 • Bringen Sie die Wandhalterung, wie oben gezeigt, mithilfe von beiliegendem Montagematerial ([A2] Dübel, [A3] M8 Beilagscheibe, [A1] 8x60 mm Schraube und [E1] Wasserwaage) an der Wand an. 6.2 Montage an das Fernsehgerät Hinweis •...
- Seite 9 6.2.1 Montage der VESA-Arme an der Rückseite des Fernsehgerätes C1, C2, D1, D2, D3, D4, B2, B3 Flache TV-Rückseite Gewölbte TV-Rückseite C1, D1, D4 C2, D2, D4 D3, D4 M8x50 Ø 8x5 M8x45 (D4) • Montieren Sie die VESA-Arme an die Rückseite Ihres Fernsehgerätes. •...
- Seite 10 6.3 Montage des Fernsehgeräts an der Wandhalterung Holen Sie sich Unterstützung und Hilfe weiterer Personen für folgenden Montageschritt. • Hängen Sie das Fernsehgerät mit den montierten VESA-Armen, wie oben gezeigt, an der Wandhalterung ein. -12°/+5° • Für die Neigungseinstellung die seitlichen Befestigungsschrauben öffnen, gewünschte Neigung einstellen und Schrauben wieder sicher fixieren.
- Seite 11 7. Einstellung & Wartung Hinweis Verstellen Sie die Halterung niemals alleine. Holen Sie sich Unterstützung und Hilfe! Hinweis - Neigbare / vollbewegliche Halterungen • Achten Sie bei der Montage und beim Verstellen darauf, dass keine elektrischen Leitungen gequetscht oder beschädigt werden. •...
- Seite 12 9. Technische Daten Maximale Tragekraft: 100 kg Bildschirmdiagonale: 94,0 - 304,8 cm (US: 37" - 120") Tiefe: 2,8 cm Neigung: -12°/+5° (geräteabhängig) Abmessung der Wandbefestigungsplatte: 20,2 x 115,6 cm nach VESA-Standard: 50 x 50 75 x 75 75 x 100 100 x 100 200 x 100 200 x 200...
- Seite 13 Weiterhin ausgenommen von der Garantie sind Zubehörteile, die nicht zur Grundausstattung des Produkts gehören (Promotionteile). Im Garantiefall wenden Sie sich bitte, unter Beilegung des Kaufnachweises, an uns unter Hama GmbH & Co KG, Dresdner Str. 9, 86653 Monheim. Gerne können Sie uns auch unter www.hama.de oder telefonisch unter...
