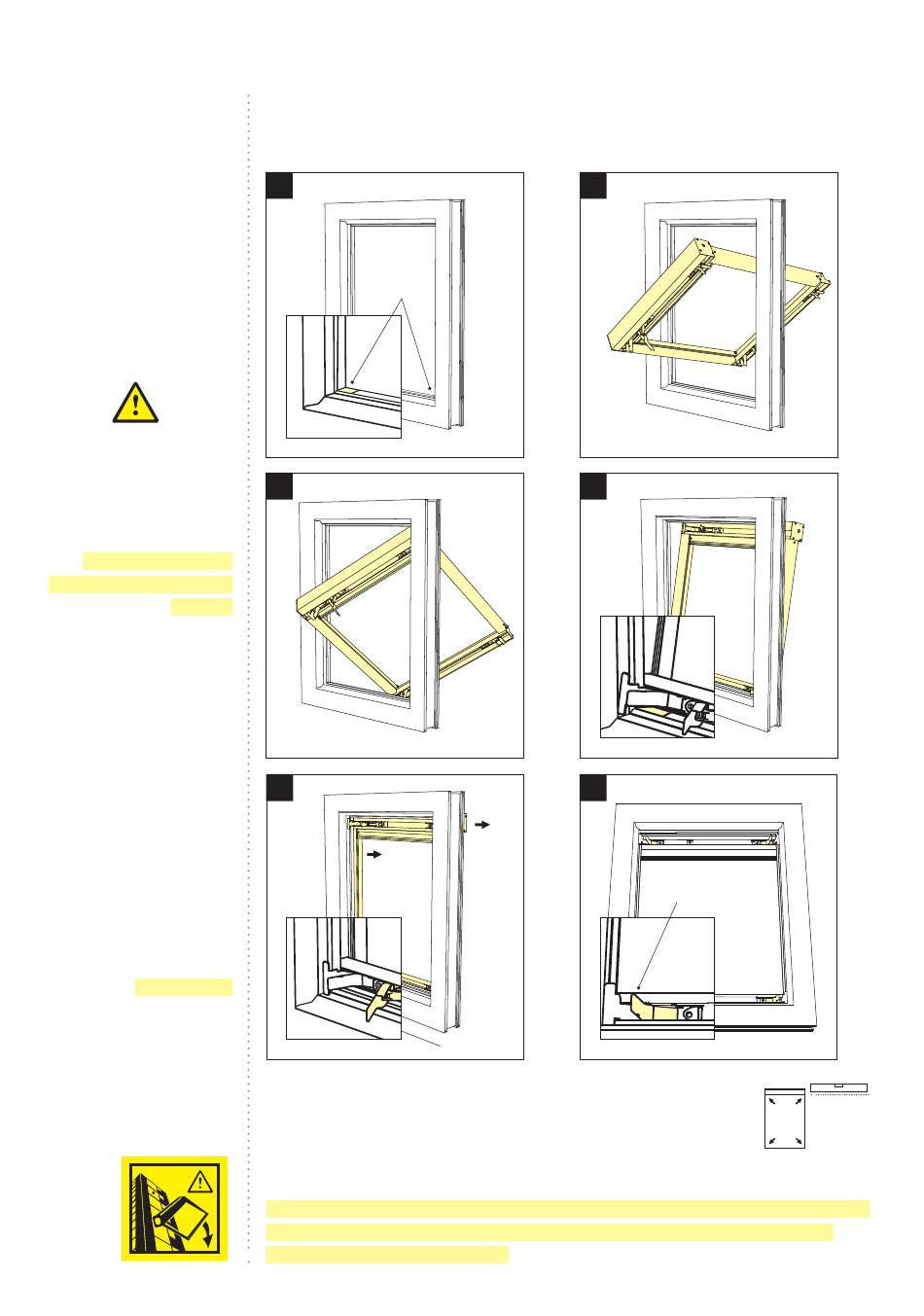

3.3.5 ►
Die beiden Klebe-Pads
am Fensterrahmen
unten links und rechts
lt. Abb.10 a ufkleben,
siehe auch Abb.13
(Auflage fläche für die
unteren Klemm-Winkel).
3.3.6 ►
Vor dem Einhängen
des BLINOS Rollos am
F enster, den festen
Halt aller Rahmenteile
überprüfen !
GEFAHR DURCH
HER ABSTÜR ZENDE
TEILE !
Das BLINOS ROLLO mit
der Verschlussleiste
zuerst von innen nach
außen (Abb.11) durch die
F ensteröffnung heben,
aufdrehen (Abb.12) und
mit den Klemm winkeln
unten auf die Pads
auf setzen (Abb.13).
Rollo-Rahmen oben an
das Fenster drücken und
nach rechts schieben
(Abb.14).
3.3.7 ►
Kniehebel zuerst oben
dann unten schließen. Alle
Exzenter (4x) s chließen.
2)
©
by Schlotterer, Adnet
ORIGINAL MONTAGE-, BETRIEBS- & WARTUNGS-ANLEITUNG
BLINOS ROLLO
3.3
Montage
10
Klebe-Pad
12
14
1)
1)
U m eine Faltenbildung des BLINOS Gewebe zu verhindern, müssen alle
Rahmenteile im rechten Winkel (90°) zueinander liegen. Gegebenenfalls
nach der Montage prüfen, ob die Rollo-Kassette in der Waage ist.
2)
B ei Holzfenster mit R egenschiene, vor dem Schließen der Exzenter
das BLINOS ROLLO nach oben schieben.
ACHTUNG: Bei offenen Kniehebeln kann das BLINOS ROLLO aus dem
Fenster fallen ! BLINOS Rahmen solange festhalten, bis die beiden
Kniehebel geschlossen sind !
Version APR 2022 AT / DE
11
innen
13
15
Kniehebel
ART.NR.810000204
MONTAGE 3
außen
Exzenter
90°
7
SEITE
