Montage
18
DN
[mm]
8
15
15 FB
25
25 FB
40
40 FB
50
50 FB
80
FB = Full bore (voller Nennweitenquerschnitt)

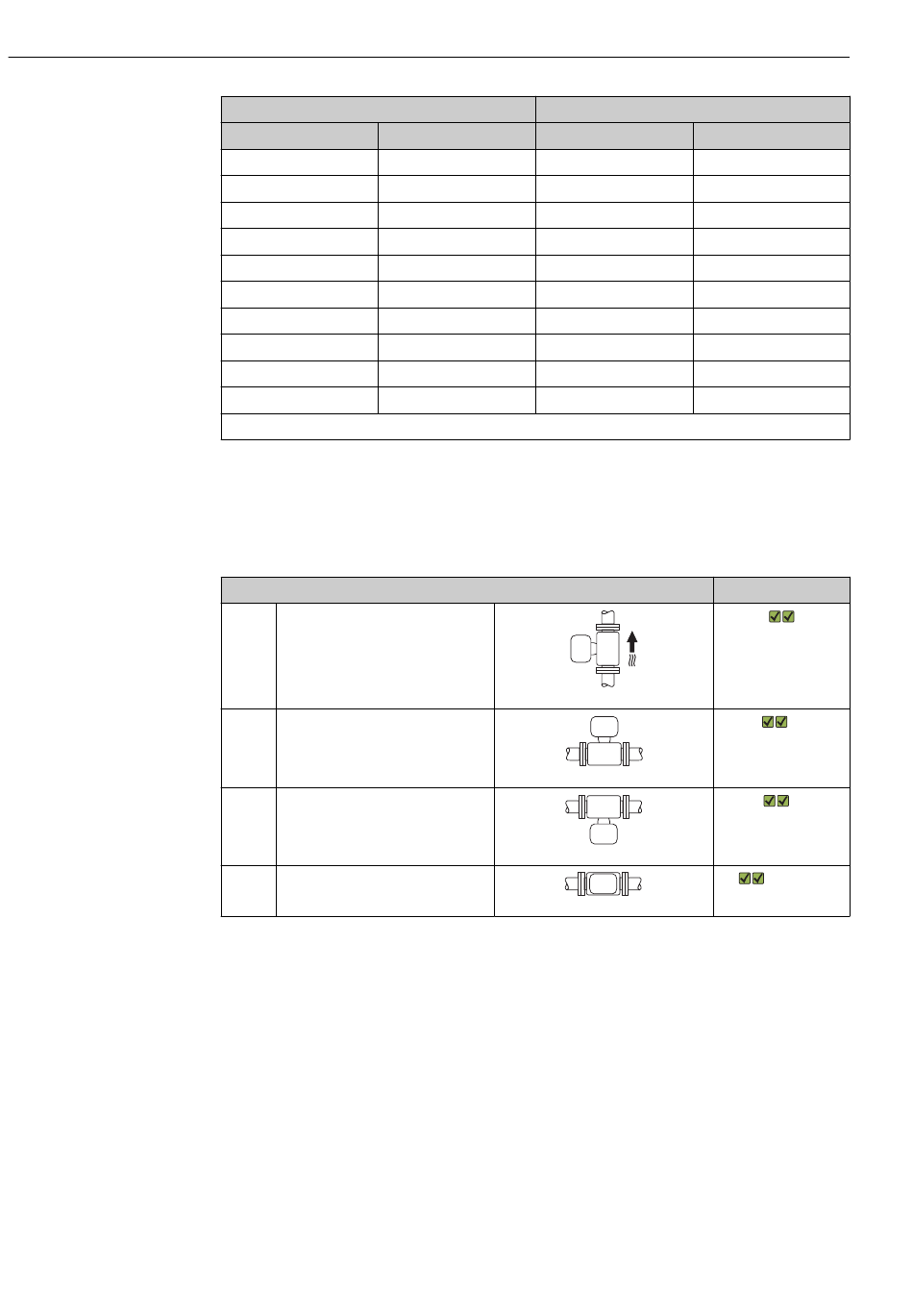

Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
merkopf oben
C Horizontale Einbaulage Messumfor-
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich
1) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
[in] [mm]
³⁄₈
½
½ FB
1
1 FB
1½
1½ FB
2
2 FB
3
Einbaulage
Proline Promass I 100 HART
Ø Blende, Rohrverengung
[in]
6 0,24
10 0,40
15 0,60
14 0,55
24 0,95
22 0,87
35 1,38
28 1,10
54 2,13
50 1,97
Empfehlung
A0015591
Ausnahme:
A0015589
Ausnahme:
A0015590
(→  20)
A0015592
