Inverto Unicable II Installationsanleitung Seite 6

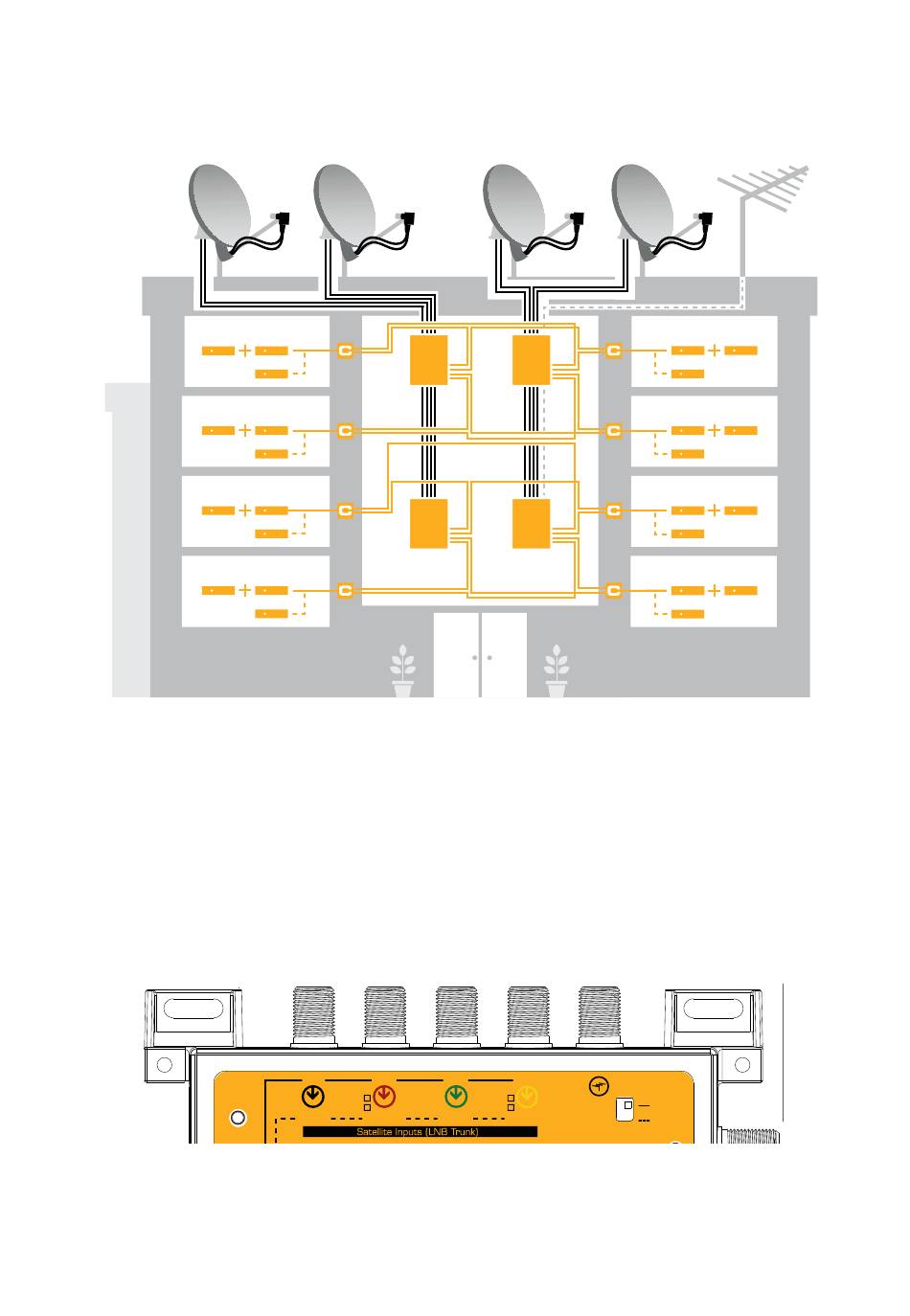

Das folgende Diagramm zeigt den Empfang von vier Satelliten mit Wideband-LNBs. Jeder
STB kann individuell auf jeden Transponder der vier Satelliten zugreifen:
Hinweis:
Bei einer Installation für vier Satellitenpositionen müssen jeweils die Ausgänge der beiden
Multischalter mit einem externen Combiner verbunden werden, wie im Diagramm dargestellt.
Um die DiSEqC 2.0-Kommunikation zu ermöglichen, sollte der Combiner einen bidirektionalen
Durchgang für DC- und 22 kHz-Signale gewährleisten.
Schließen Sie die Kabel des Quattro/Wideband-LNB an die Eingangsanschlüsse an (achten Sie
auf die Kennzeichnung der Anschlüsse und die richtige Position des LNB-Typ-Schalters) und
schließen Sie die terrestrische Antenne an den terrestrischen Eingang an:
Die folgende Tabelle zeigt die Standardkonfiguration der 16 User-Bands mit den zugewiesenen
Frequenzen die an jedem STB-Ausgangsanschluss verfügbar sind:
6
Wideband LNB Wideband LNB
SAT A - Hor./ Ver. SAT B - Hor./ Ver.
Twin Tuner 8-Tuners
PVR
Terrestrial STB
Twin Tuner 8-Tuners
PVR
Terrestrial STB
Twin Tuner 8-Tuners
PVR
Terrestrial STB
Twin Tuner 8-Tuners
PVR
Terrestrial STB
V/L
Trunk
Power
A
Satellite
C
WB
Vertical
Satellite Inputs (LNB Trunk)
Out 1
Out 2
Wideband LNB
SAT C - Hor./ Ver.
MSW MSW
MSW MSW
146
116
V/H H/L H/H
B
Satellite
D
WB WB WB
Horizontal Vertical Horizontal
Wideband LNB
SAT D - Hor./ Ver.
8-Tuners Twin Tuner
PVR
Terrestrial STB
8-Tuners Twin Tuner
PVR
Terrestrial STB
8-Tuners Twin Tuner
PVR
Terrestrial STB
8-Tuners Twin Tuner
PVR
Terrestrial STB
Terrestrial
input
Quattro
LNB
type
Wideband
DC in
19V
3A max.
Out 3
Out 4
