Vielen Dank für den Kauf eines Inverto Unicable II
wartungen in dieses Produkt erfüllt werden. Bevor Sie das Produkt installieren und einsetzen,
lesen Sie aufmerksam die Installationsanleitung durch. Wir empfehlen für spätere Änderun-
gen oder Anpassungen in Ihrer Anlage diese Anleitung aufzubewahren.
Gewährleistung
®
Dieser Unicable II Multischalter ist für die Verteilung von Satelliten- und terrestrischen Fern-
seh- und Rundfunksignalen in Hausinstallationen ausgelegt. Die Gewährleistung gilt nicht
für Produkte die für andere Zwecke als die hierin angegebenen eingesetzt werden. Der Be-
nutzer / Installateur haftet für alle Schäden die durch nicht sachgemässe Anwendung laut
Anweisungen in diesem Handbuch entstehen
Installationsort
Das Produkt muss an einer Wand oder einer schwer entflammbaren Oberfläche angebracht
werden. Das Produkt darf in keinem Fall nur mit den angeschlossenen Kabeln gehalten
werden. Installieren Sie das Produkt in einer trockenen Umgebung, wo es weder Regen noch
fließendem Wasser ausgesetzt ist. Installieren Sie das Produkt nicht in der Nähe von
Wärmequellen oder an Orten die direktem Sonnenlicht ausgesetzt sind.
Produktinstallation
Verwenden Sie nur hochwertige Koaxialkabel und F-Steckverbin
der zur Verbindung der Eingänge und Ausgänge des Multischal-
tern. Verwenden Sie ein Koaxialkabel mit einer Schirmdämpung
von mindestens 90 dB. Wenn Sie Anschlussdosen einsetzen um
®
das Unicable II Signal durchzuschleifen, stellen Sie sicher, dass
die Steckdosen für Empfangssignale konzipiert wurden die mit
der Unicable-Technologie kompatibel sind und bidirektionale Si
gnalverteilung ermöglichen.
Die Satelliteneingänge können direkt an ein Quattro-Wideband-
LNB angeschlossen werden (achten Sie auf die Anschlussbe
zeichnungen und die korrekte Position des LNB-Typ-Schalters
SW1) oder kaskadiert an eine andere Multischaltereinheit.
Der Gleichstromeingang des Multischalters versorgt über die
Trunks die angeschlossenen LNBs. Er versorgt auch den einge-
bauten terrestrischen Verstärker sowie den terrestrischen Verstärk-
er von kaskadierten Multischaltern. Die Trunk Power-LED leuchtet
grün, wenn die Trunk-Leitungen mit Strom versorgt werden.
Die Ausgangsports werden von den angeschlossenen STBs mit Strom versorgt, so dass der
Stromverbrauch des Geräts äußerst gering ist und eine maximale Anzahl von kaskadierten
Multischaltern über ein einziges Netzteil versorgt werden kann. Wenn ein angeschlossener
STB nicht in der Lage ist den Port mit Strom zu versorgen, kann ein Power-Inserter verwendet
werden*.
* Power Inserter und AC/DC-Netzadapter sind nicht im Lieferumfang enthalten und können
separat erworben werden.
Hinweis:
Um eine optimale Leistung zu erzielen, müssen die nicht genutzten Satelliten Durchschleifaus
gänge und der terrestrische Durchschleif ausgang mit 75 Ohm gleichstromentkoppeltenv
Abschlusswiderständen abgeschlossen werden. Es wird auch empfohlen, nicht verwendete
STB-Ausgänge mit 75 Ohm gleichstromentkoppelten Abschlusswiderständen zu terminieren.
®
Multischalter. Wir sind sicher, dass Ihre Er-

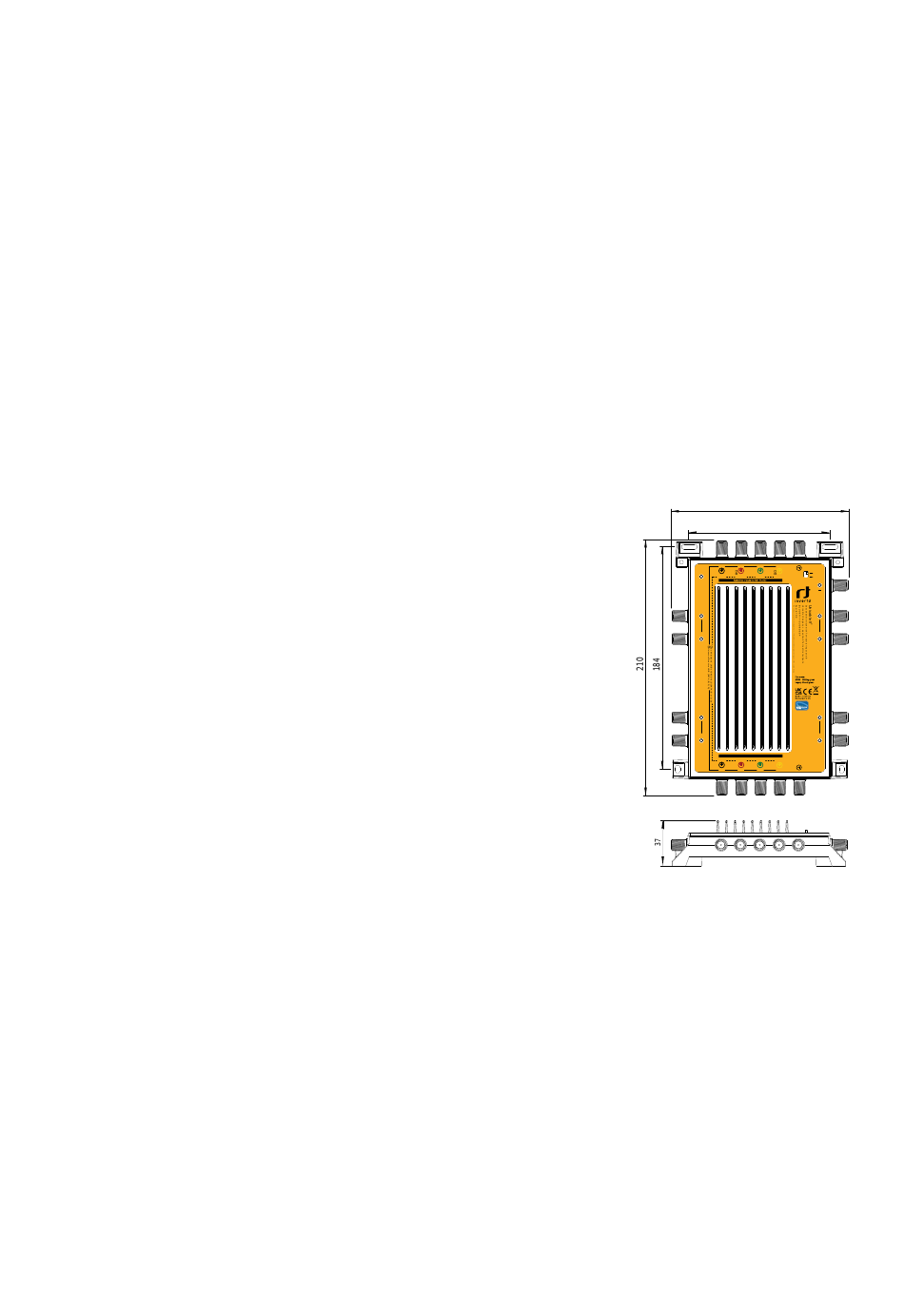

146
116
V/L V/H H/L H/H Terrestrial
Trunk
input
Power
A B Quattro
Satellite Satellite
C D LNB
type
WB WB WB WB Wideband
Vertical Horizontal Vertical Horizontal
Satellite Inputs (LNB Trunk)
DC in
19V
3A max.
Out 1 Out 3
Out 2 Out 4
Out 5 Out 7
Out 6 Out 8
Satellite - Loop-through outputs
Vertical Horizontal Vertical Horizontal
Satellite A/C Satellite B/D
Terrestrial loop
through output
V/L V/H H/L H/H
