Wir danken Ihnen für den Kauf des Unicable II Multischalters von Inverto der Ihre Erwartungen
erfüllen wird. Bevor Sie den Multischalter installieren und in Betrieb nehmen, lesen Sie bitte
die folgenden Anweisungen und Empfehlungen. Wir schlagen vor, daß Sie dieses
Handbuch für den späteren Gebrauch aufbewahren.
Garantie
Dieser Unicable II Multischalter ist für die Verteilung von satellitengestützten Fernseh-und
Radiosignalen in Hausinstallationen vorgesehen. Die Garantie gilt nicht für Produkte, die
für andere als die hier angegebenen Zwecke verwendet werden. Der Benutzer/
Installateur ist für alle Schäden verantwortlich, die dadurch entstehen, daß er
das Produkt nicht gemäß den Anweisungen in diesem Handbuch verwendet.

Einbauort

Das Produkt muss an einer Wand oder einer anderen schwer entflammbaren Oberfläche
installiert werden.
Das Produkt darf auf keinen Fall nur mit den angeschlossenen Kabeln gehalten werden.
Stellen Sie das Produkt in einer trockenen Umgebung auf, in der es weder Regen noch
fließendem Wasser ausgesetzt ist.
Installieren Sie das Produkt nicht in der Nähe von Wärmequellen oder an Orten, die direktem
Sonnenlicht ausgesetzt sind.

Installation des Produkts

Um die beste Signalqualität in Ihrer Anlage zu
erreichen, empfehlen wir, die Ein- und Ausgänge
des Produkts mit hochwertigen Koaxialkabeln und
F-Steckern für die Verteilung von Satellitenfern-
sehen zu verbinden. Verwenden Sie abgeschirmte
Koaxialkabel mit einer Mindestabschirmung von
90 dB. Wenn Sie Wandsteckdosen zum Durch-
schleifen der STB-Ausgänge verwenden, stellen Sie
sicher, dass die Wandsteckdosen für die Verteilung
von Satellitenfernsehen ausgelegt sind und eine
bidirektionale
Die Satelliteneingänge können direkt an einen
Quattro/Wideband-LNB angeschlossen werden
(achten Sie auf die Anschlussbezeichnungen und
die richtige Position des LNB-Typ-Schalters SW1)
oder kaskadiert mit einem anderen Multischalter.
Der Gleichstromeingang (DC In) des Multischalters
versorgt die Stammleitungen zur Stromversorgung
des angeschlossenen LNB. Er versorgt sowohl den
eingebauten terrestrischen Verstärker des Geräts
als auch den von kaskadierten Geräten. Die Trunk
Power-LED leuchtet grün, wenn die Stammleitungen
(Trunks) mit Strom versorgt werden.
Die Ausgangsports werden von den angeschlosse-
nen STBs mit Strom versorgt, um einen niedrigen
Stromverbrauch des Geräts zu ermöglichen und
die maximale Anzahl von kaskadierten Switches
über ein einziges Netzteil zu versorgen. Wenn
ein angeschlossener STB nicht in der Lage ist den
Port mit Strom zu versorgen, kann ein Power
Inserter verwendet werden*.
* Power Inserter und AC/DC-Netzadapter sind
nicht im Lieferumfang enthalten und können
separat erworben werden.
2
Signalausbreitung ermöglichen.

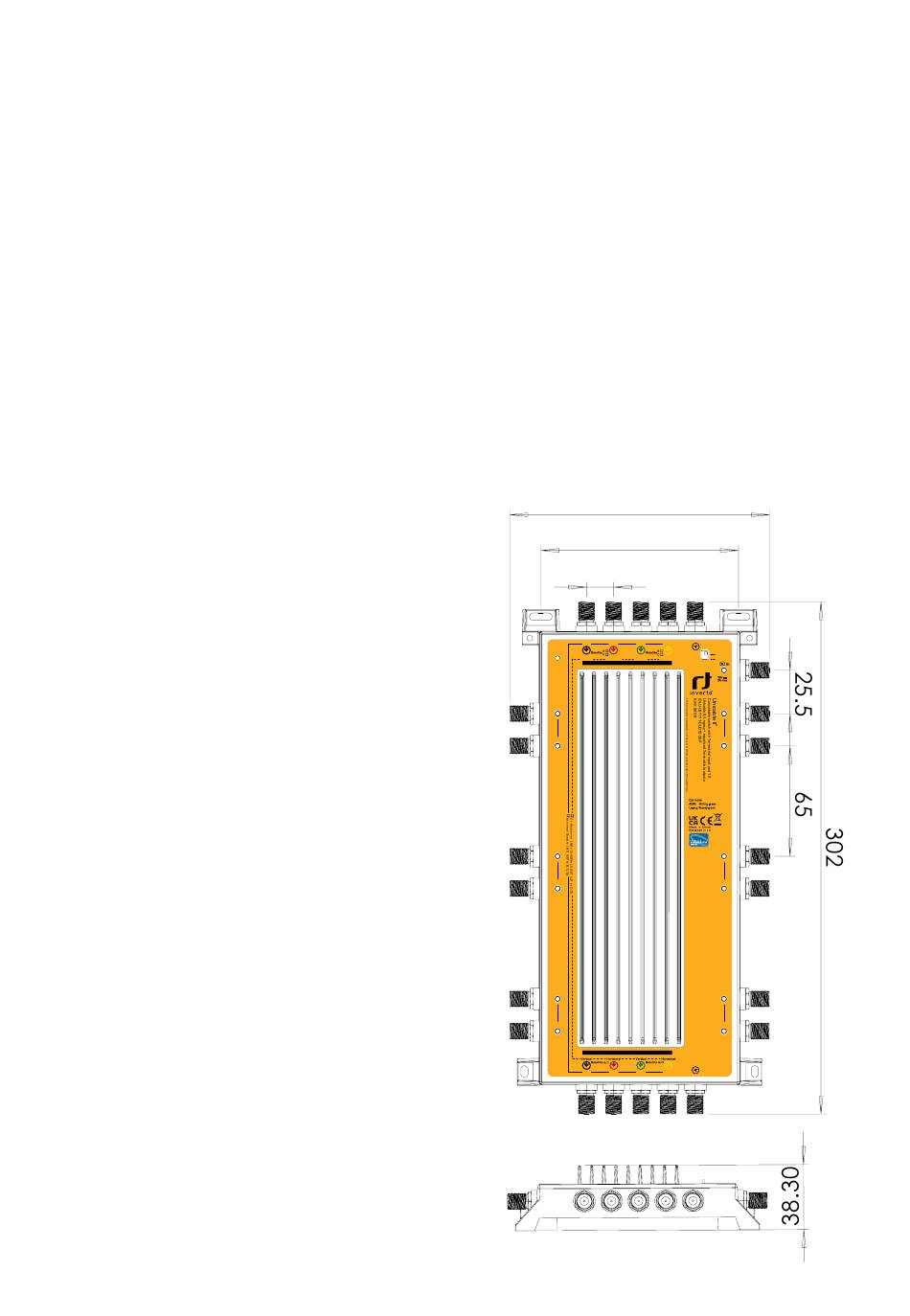

153
116.4
16
V/L V/H H/L H/H Terrestrial
Trunk input
Quattro
Power
LNB
WB WB WB WB type
Wideband
Vertical Horizontal Vertical Horizontal
Satellite Inputs (LNB Trunk)
Out 1 Out 3
Out 2 Out 4
Out 5 Out 7
Out 6 Out 8
Out 9 Out 11
Out 10 Out 12
Satellite - Loop-through outputs
Terrestrial loop
through output
V/L V/H H/L H/H
