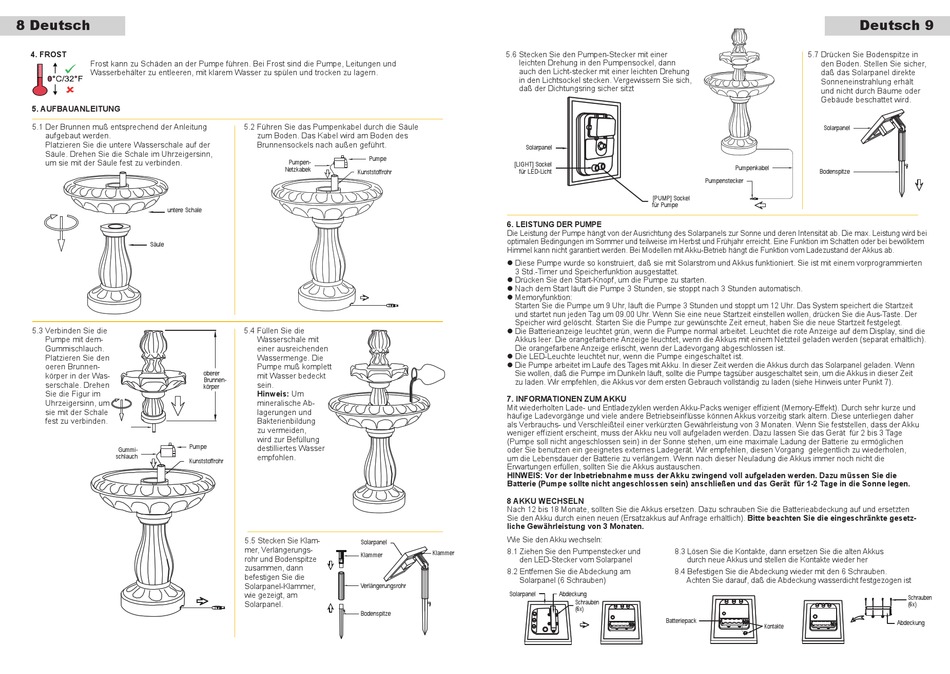

8 Deutsch
4. FroST
Frost kann zu Schäden an der Pumpe führen. Bei Frost sind die Pumpe, Leitungen und
Wasserbehälter zu entleeren, mit klarem Wasser zu spülen und trocken zu lagern.
5. AUFBAUAnLEITUng
5.1 Der Brunnen muß entsprechend der Anleitung
aufgebaut werden.
Platzieren Sie die untere Wasserschale auf der
Säule. Drehen Sie die Schale im Uhrzeigersinn,
um sie mit der Säule fest zu verbinden.
untere Schale
Säule
5.3 Verbinden Sie die
Pumpe mit dem-
Gummischlauch.
Platzieren Sie den
oeren Brunnen-
körper in der Was-
serschale. Drehen
Sie die Figur im
Uhrzeigersinn, um
sie mit der Schale
fest zu verbinden.
Pumpe
Gummi-
schlauch
Kunststoffrohr
5.2 Führen Sie das Pumpenkabel durch die Säule
zum Boden. Das Kabel wird am Boden des
Brunnensockels nach außen geführt.
Pumpe
Pumpen-
Netzkabek
Kunststoffrohr
5.4 Füllen Sie die
Wasserschale mit
einer ausreichenden
Wassermenge. Die
Pumpe muß komplett
oberer
mit Wasser bedeckt
Brunnen-
sein.
körper
hinweis: Um
mineralische Ab-
lagerungen und
Bakterienbildung
zu vermeiden,
wird zur Befüllung
destilliertes Wasser
empfohlen.
5.5 Stecken Sie Klam-
Solarpanel
mer, Verlängerungs-
Klammer
rohr und Bodenspitze
zusammen, dann
befestigen Sie die
Solarpanel-Klammer,
Verlängerungsrohr
wie gezeigt, am
Solarpanel.
Bodenspitze
5.6 Stecken Sie den Pumpen-Stecker mit einer
leichten Drehung in den Pumpensockel, dann
auch den Licht-stecker mit einer leichten Drehung
in den Lichtsockel stecken. Vergewissern Sie sich,
daß der Dichtungsring sicher sitzt
Solarpanel
[LIGHT] Sockel
für LED-Licht
6. LEISTUng dEr PUMPE
Die Leistung der Pumpe hängt von der Ausrichtung des Solarpanels zur Sonne und deren Intensität ab. Die max. Leistung wird bei
optimalen Bedingungen im Sommer und teilweise im Herbst und Frühjahr erreicht. Eine Funktion im Schatten oder bei bewölktem
Himmel kann nicht garantiert werden. Bei Modellen mit Akku-Betrieb hängt die Funktion vom Ladezustand der Akkus ab.
l Diese Pumpe wurde so konstruiert, daß sie mit Solarstrom und Akkus funktioniert. Sie ist mit einem vorprogrammierten
3 Std.-Timer und Speicherfunktion ausgestattet.
l Drücken Sie den Start-Knopf, um die Pumpe zu starten.
l Nach dem Start läuft die Pumpe 3 Stunden, sie stoppt nach 3 Stunden automatisch.
l Memoryfunktion:
Starten Sie die Pumpe um 9 Uhr, läuft die Pumpe 3 Stunden und stoppt um 12 Uhr. Das System speichert die Startzeit
und startet nun jeden Tag um 09.00 Uhr. Wenn Sie eine neue Startzeit einstellen wollen, drücken Sie die Aus-Taste. Der
Speicher wird gelöscht. Starten Sie die Pumpe zur gewünschte Zeit erneut, haben Sie die neue Startzeit festgelegt.
l Die Batterieanzeige leuchtet grün, wenn die Pumpe normal arbeitet. Leuchtet die rote Anzeige auf dem Display, sind die
Akkus leer. Die orangefarbene Anzeige leuchtet, wenn die Akkus mit einem Netzteil geladen werden (separat erhältlich).
Die orangefarbene Anzeige erlischt, wenn der Ladevorgang abgeschlossen ist.
l Die LED-Leuchte leuchtet nur, wenn die Pumpe eingeschaltet ist.
l Die Pumpe arbeitet im Laufe des Tages mit Akku. In dieser Zeit werden die Akkus durch das Solarpanel geladen. Wenn
Sie wollen, daß die Pumpe im Dunkeln läuft, sollte die Pumpe tagsüber ausgeschaltet sein, um die Akkus in dieser Zeit
zu laden. Wir empfehlen, die Akkus vor dem ersten Gebrauch vollständig zu laden (siehe Hinweis unter Punkt 7).
7. InForMATIonEn zUM AkkU
Mit wiederholten Lade- und Entladezyklen werden Akku-Packs weniger effi zient (Memory-Effekt). Durch sehr kurze und
häufi ge Ladevorgänge und viele andere Betriebseinfl üsse können Akkus vorzeitig stark altern. Diese unterliegen daher
als Verbrauchs- und Verschleißteil einer verkürzten Gewährleistung von 3 Monaten. Wenn Sie feststellen, dass der Akku
weniger effi zient erscheint, muss der Akku neu voll aufgeladen werden. Dazu lassen Sie das Gerät für 2 bis 3 Tage
(Pumpe soll nicht angeschlossen sein) in der Sonne stehen, um eine maximale Ladung der Batterie zu ermöglichen
oder Sie benutzen ein geeignetes externes Ladegerät. Wir empfehlen, diesen Vorgang gelegentlich zu wiederholen,
um die Lebensdauer der Batterie zu verlängern. Wenn nach dieser Neuladung die Akkus immer noch nicht die
Erwartungen erfüllen, sollten Sie die Akkus austauschen.
hInWEIS: Vor der Inbetriebnahme muss der Akku zwingend voll aufgeladen werden. dazu müssen Sie die
Batterie (Pumpe sollte nicht angeschlossen sein) anschließen und das gerät für 1-2 Tage in die Sonne legen.
8 AkkU WEChSELn
Nach 12 bis 18 Monate, sollten Sie die Akkus ersetzen. Dazu schrauben Sie die Batterieabdeckung auf und ersetzten
Sie den Akku durch einen neuen (Ersatzakkus auf Anfrage erhältlich). Bitte beachten Sie die eingeschränkte gesetz-
liche gewährleistung von 3 Monaten.
Wie Sie den Akku wechseln:
8.1 Ziehen Sie den Pumpenstecker und
Klammer
den LED-Stecker vom Solarpanel
8.2 Entfernen Sie die Abdeckung am
Solarpanel (6 Schrauben)
Solarpanel
Abdeckung
Schrauben
(6x)
5.7 Drücken Sie Bodenspitze in
den Boden. Stellen Sie sicher,
daß das Solarpanel direkte
Sonneneinstrahlung erhält
und nicht durch Bäume oder
Gebäude beschattet wird.
Solarpanel
Pumpenkabel
Bodenspitze
Pumpenstecker
[PUMP] Sockel
für Pumpe
8.3 Lösen Sie die Kontakte, dann ersetzen Sie die alten Akkus
durch neue Akkus und stellen die Kontakte wieder her
8.4 Befestigen Sie die Abdeckung wieder mit den 6 Schrauben.
Achten Sie darauf, daß die Abdeckung wasserdicht festgezogen ist
Batteriepack
Kontakte
Deutsch 9
Schrauben
(6x)
Abdeckung
