Dell Vostro 3590 Servicehandbuch Seite 60

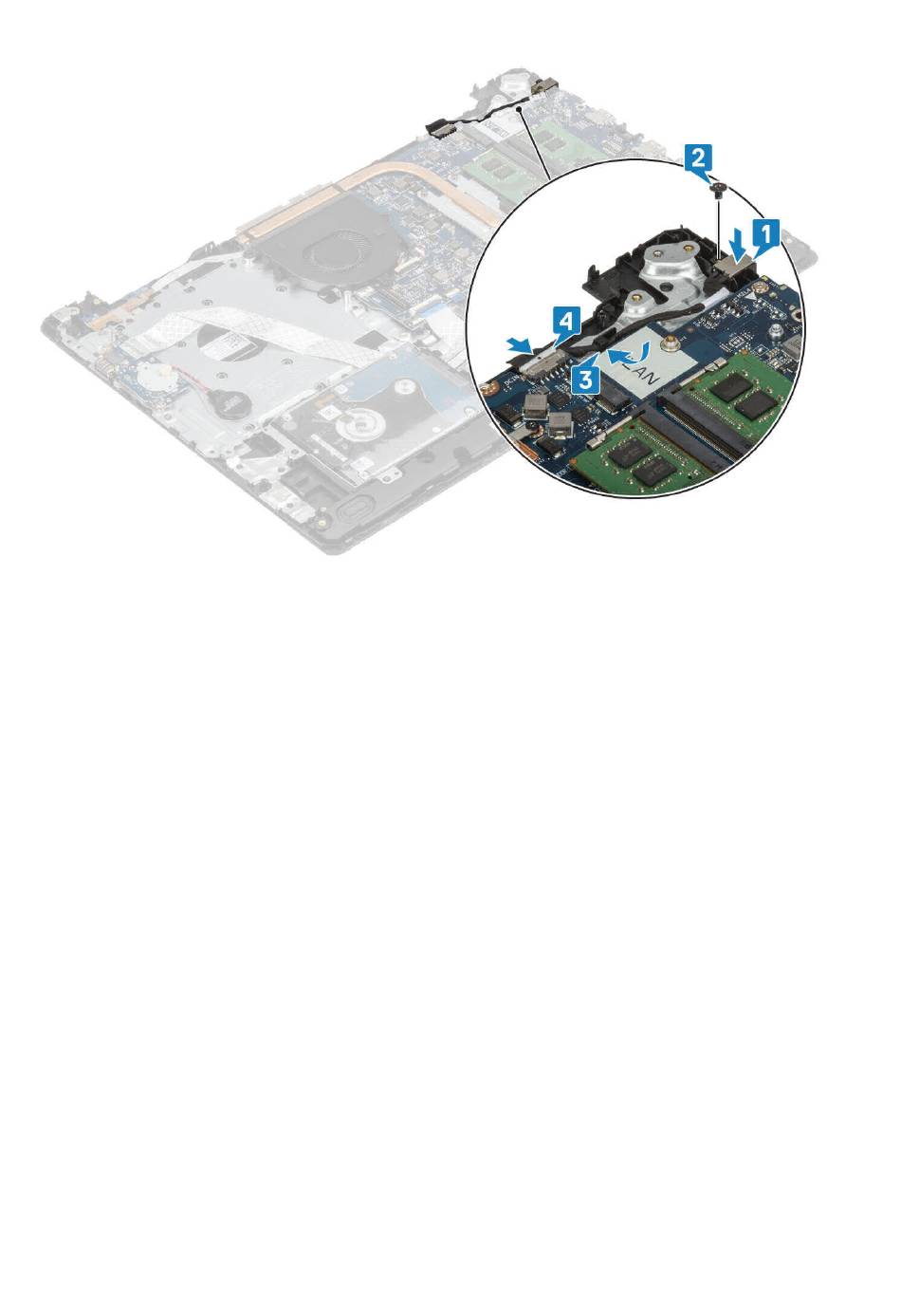

1. Setzen Sie die Betriebsschalterplatine
2. Bauen Sie die Bildschirmbaugruppe
3. Setzen Sie das SSD-Laufwerk
4. Setzen Sie die WLAN-Karte
5. Setzen Sie den Akku wieder ein.
6. Bringen Sie die Bodenabdeckung
7. Setzen Sie die SD-Speicherkarte
8. Befolgen Sie die Anweisungen unter
Bildschirmblende
Entfernen der Bildschirmblende
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die SD-Speicherkarte.
3. Entfernen Sie die Bodenabdeckung.
4. Trennen Sie das Batteriekabel vom Anschluss auf der Systemplatine.
5. Entfernen Sie den Speicher.
6. Entfernen Sie die WLAN-Karte.
7. Entfernen Sie das SSD-Laufwerk.
8. Entfernen Sie die Festplattenbaugruppe.
9. Entfernen Sie den Systemlüfter.
10. Entfernen Sie den Kühlkörper.
11. Entfernen Sie die Bildschirmbaugruppe.
1. Hebeln Sie die obere Innenseite der Bildschirmblende auf [1].
2. Hebeln Sie dann auch die linke und die rechte Seite der Bildschirmblende auf [2].
3. Hebeln Sie die untere Innenseite der Bildschirmblende auf und heben Sie die Blende von der Bildschirmbaugruppe ab [3].
60 Entfernen und Einbauen von Komponenten
wieder ein.
wieder ein.
wieder ein.
wieder ein.
wieder an.
wieder ein.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
