7. Tauschen Sie die Batterie
8. Bringen Sie die Bodenabdeckung
9. Setzen Sie die SD-Speicherkarte
10. Folgen Sie den Anweisungen unter
Netzadapteranschluss
Entfernen des Netzadapteranschlusses
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die SD-Speicherkarte.
3. Entfernen Sie die Bodenabdeckung.
4. Entfernen Sie den Akku.
5. Entfernen Sie die WLAN-Karte.
6. Entfernen Sie das SSD-Laufwerk.
7. Entfernen Sie die Bildschirmbaugruppe.
8. Entfernen Sie die Netzschalterplatine.

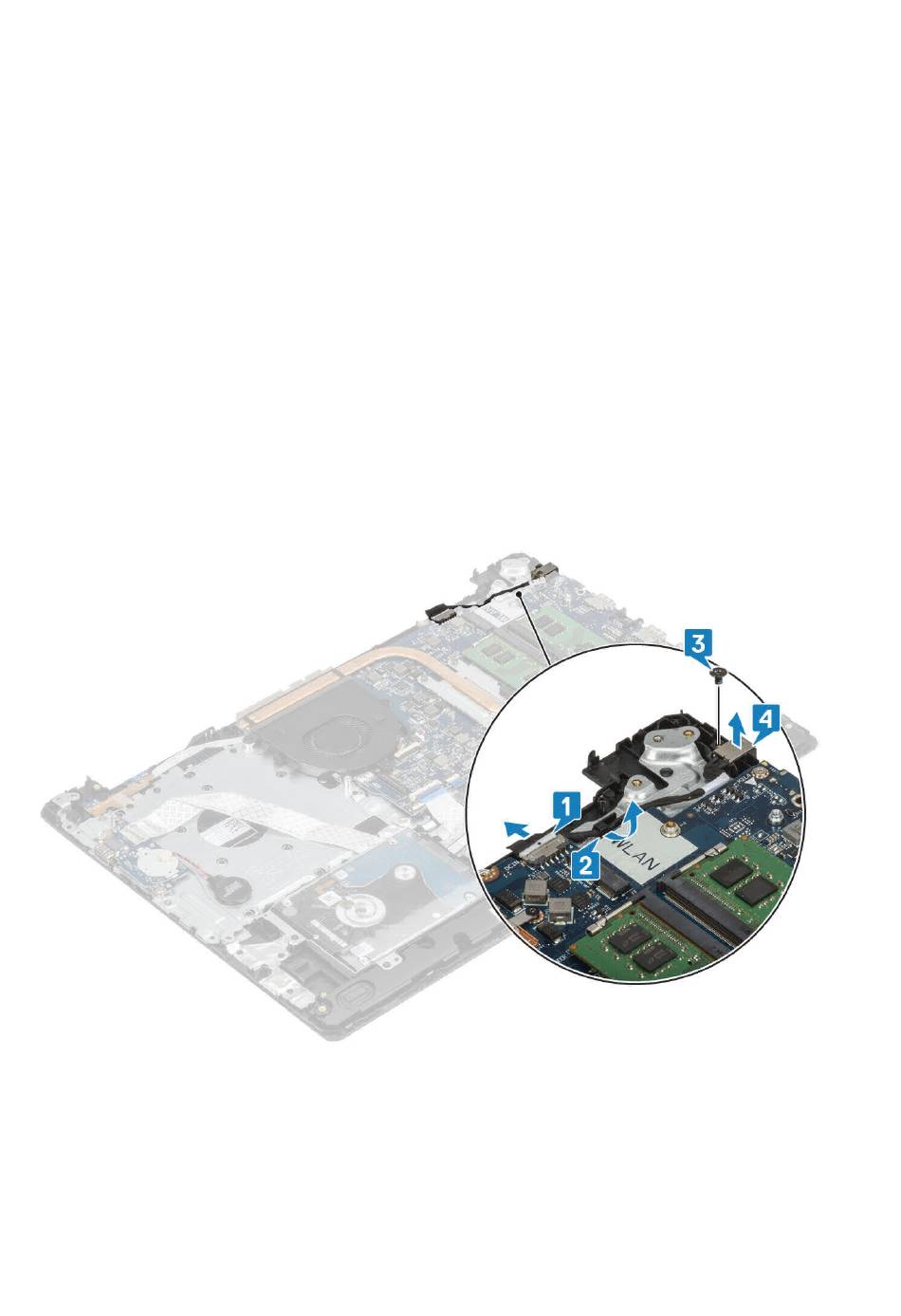

1. Ziehen Sie das Netzadapterkabel von der Systemplatine ab [1, 2].
2. Entfernen Sie die einzelne Schraube (M2x3), die den Netzadapterport an der Handballenstützen- und Tastaturbaugruppe befestigt
[3].
3. Heben Sie den Netzadapterport zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus [4].
Einbauen des Netzadapteranschlusses
1. Setzen Sie den Netzadapteranschluss in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1].
2. Setzen Sie die einzelne M2x3-Schraube wieder ein, mit der der Netzadapteranschluss an der Handballenstützen- und
Tastaturbaugruppe befestigt ist [2].
3. Führen Sie das Netzadapterkabel durch die Führungskanäle [3].
4. Verbinden Sie das Netzadapterkabel mit der Systemplatine [4].
aus.
wieder an.
wieder ein.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
