Kundendienstanleitung
MIRACORD
610
MIRACORD
625
MIRACORD
630
MIRACORD
650
MIRACORD
660
MIRACORD
660
1. ALLGEMEINES
Der mechanische Aufbau der Plattenwechsler PW 610/625/630/650/660 ist im wesentlichen gleich. Die exakten Unter-
schiede zwischen den ELAC-Plattenwechslern sind aus den anhängenden Stücklisten zu ersehen.

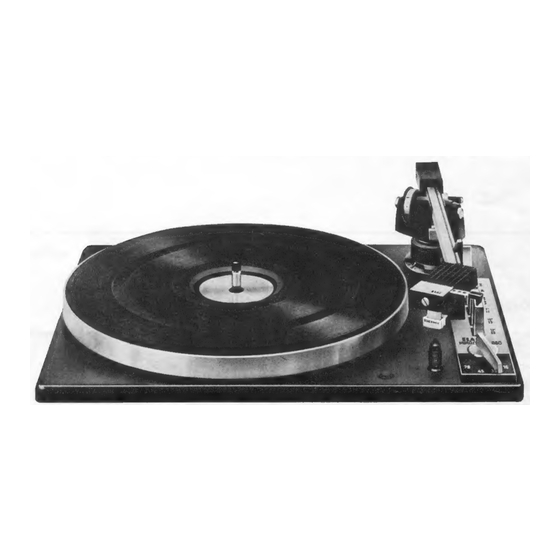

Die Plattenwechsler
MIRACORD
610/625/630/650/660
können
als Plattenwechsler, automatischer
oder
manueller
Plattenspieler verwendet werden. Sie eignen sich zum Abtasten von 17-, 25- und 30-cm-Schallplatten. Nach Abspielen der
letzten Platte kehrt der Tonarm selbsttätig in die Ausgangsstellung zurück und schaltet das Gerät aus. Das Antriebsrad
wird automatisch abgehoben.
Alle Abtastsysteme mit US-Standard-Abmessungen (1/2-Zoll-Befestigung) können in den Tonarmschlitten eingebaut wer-
den.
Die Auflagekraft
kann
um
0,5 Pond
steigend
bis 6 Pond
eingestellt werden.
Die beim Abtasten auftretenden
Skating-Kräfte werden durch die eingebaute Antiskating-Einrichtung kompensiert, so daß beide Flanken der Plattenrille
gleichmäßig belastet und Verzerrungen während der Wiedergabe vermieden werden. Die Tracking-Kontrolleim MIRACORD
630 und 660 gestattet das bequeme Einstellen der aktiven Tonarmlänge. Beim MIRACORD
610, 625 und 650 sind Ein-
stellmarken im Tonarmschlitten vorhanden, um diese Einstellung vornehmen zu können.
Die wichtigsten Lagerstellen sind mit selbstschmierenden Sinterlagern ausgerüstet, wodurch erreicht wird, daß das Phono-
gerät lange Zeit wartungsfrei ist.
Das Getriebe
des Plattenwechslers
kann
vom
Chassis getrennt werden, damit bei der Reparatur eines mechanischen
Fehlers alle Teile leicht zugänglich sind.
ELECTROACUSTIC
GMBH
- 23 KIEL
Westring 425-429
-
Ruf (0431) 8831
-
Telex 0292825
B2-794 D
1
