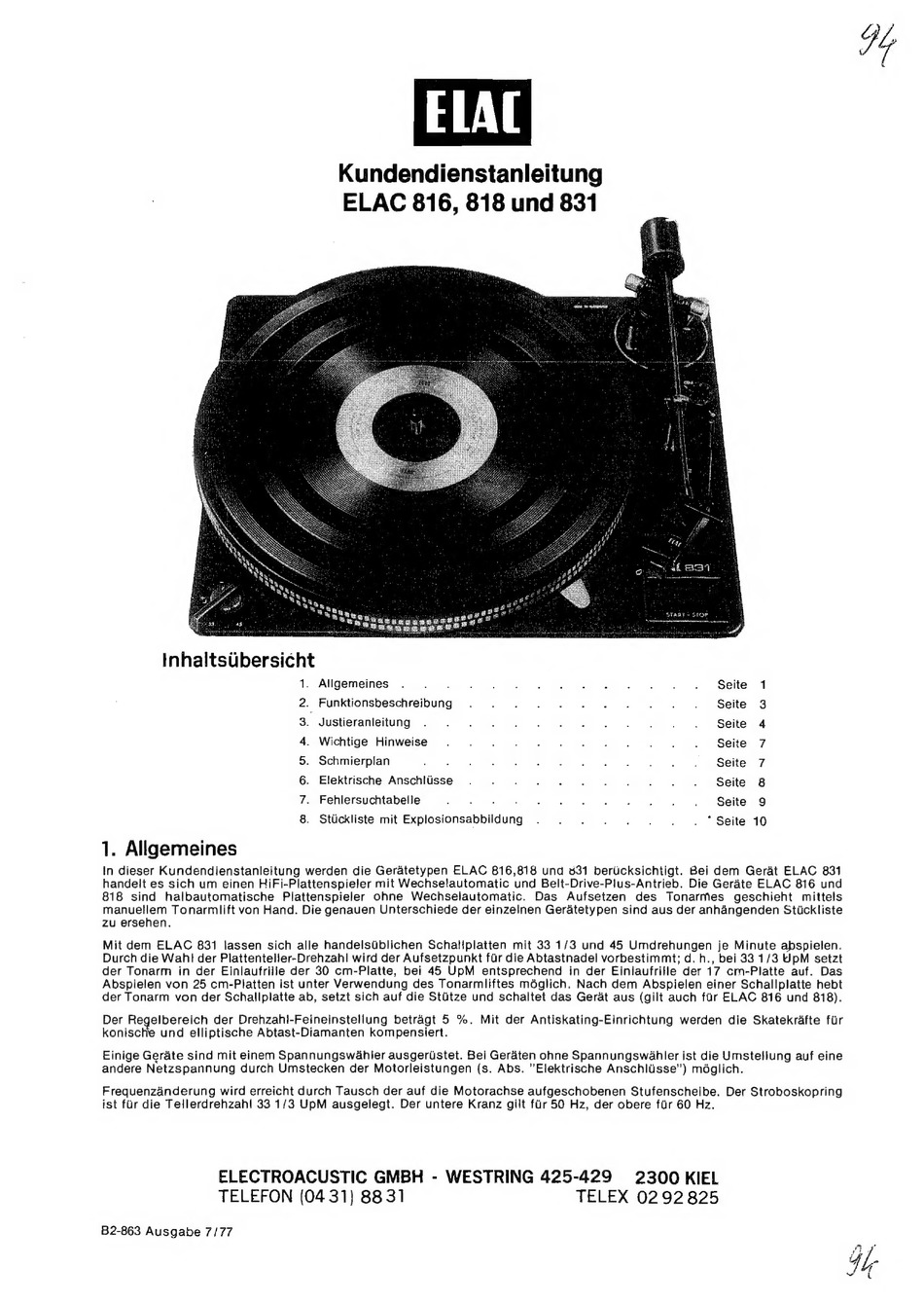

ELAC 816 Kundendienstanleitung

Kundendienstanleitung
ELAC 816, 818 und 831
Inhaltsibersicht
1. Allgemeines . 2 . 2... ee Site
2. Funktionsbeschreibung . . . . . . . . . . . ~ Seite 3
3. Justieranleitung . . . 2... CS ite
4. Wichtige Hinweise . . . . . . . . . Seite 7
5. Schmierplan S a t R s i y S R A B O 2 a h 4 d a h ta 3 ° ASeitec7
6. Elektrische AnschlUsse . . . . . . . . . . . Seite 8
7. Fehlersuchtabelle e l ) o e see ee, Seite 9
8. Stuckliste mit esuissionsabbildune soe e w ee. * Seite 10
1. Allgemeines
In dieser Kundendienstanleitung werden die Geratetypen ELAC 816,818 und 331 berUcksichtigt. Bei dem Gerat ELAC 831
handeit es sich um einen HiFi-Plattenspieler mit Wechselautomatic und Belt-Drive-Plus-Antrieb. Die Gerate ELAC 816 und
818 sind halbautomatische Plattenspieler ohne Wechselautomatic. Das Aufsetzen des Tonarmes geschieht mittels
manuellem Tonarmlift von Hand. Die genauen Unterschiede der einzelnen Geratetypen sind aus der anhangenden Stuckliste
zu ersehen.
Mit dem ELAC 831 lassen sich alle handelsdblichen Schatiplatten mit 33 1/3 und 45 Umdrehungen je Minute abspielen.
Durch die Wah! der Plattenteller-Drehzahl wird der Aufsetzpunkt fur die Abtastnadel vorbestimmt; d. h., bei 33 1/3 UpM setzt
der Tonarm in der Einlaufrille der 30 cm-Platte, bei 45 UpM entsprechend in der Ejinlaufrille der 17 cm-Platte auf. Das
Abspielen von 25 cm-Platten ist unter Verwendung des Tonarmliftes méglich. Nach dem Abspielen einer Schallplatte hebt
der Tonarm von der Schallplatte ab, setzt sich auf die Stuitze und schaltet das Gerat aus (gilt auch fir ELAC 816 und 818).
Der Regelbereich der Drehzahl-Feineinstellung betragt 5 %. Mit der Antiskating-Einrichtung werden die Skatekrafte fur
konische und elliptische Abtast-Diamanten kompensiert.
Einige Gerate sind mit einem Spannungswahler ausgeristet. Bei Geraten ohne Spannungswahler ist die Umstellung auf eine
andere Netzspannung durch Umstecken der Motorleistungen (s. Abs. "Elektrische Anschlusse") méglich.
Frequenzanderung wird erreicht durch Tausch der auf die Motorachse aufgeschobenen Stufenscheibe. Der Stroboskopring
ist fur die Tellerdrehzah! 33 1/3 UpM ausgelegt. Der untere Kranz gilt fiir 50 Hz, der obere fir 60 Hz.
ELECTROACUSTIC GMBH - WESTRING 425-429 2300 KIEL
TELEFON (04 31} 8831 TELEX 0292 825
B2-863 Ausgabe 7/77
