grund der ventilatorgestützten Lüftung kann
der Luftvolumenstrom über einen Differenz-
druck von bis zu 8 Pa genau definiert werden.
Eine Wärmerückgewinnung ist nicht möglich.
3.2.
Auslegung
Die technischen Daten des Außenluftdurchlas-
ses können flexibel gewählt werden, um bei
der Planung die gewünschten Anforderungen
zu erfüllen. Generell werden die Kennwerte
durch die Innenblende, die Anzahl und Öff-
nungen der Schalldämmeinsätze (SDE), des
Außenabschlusses und der vorhandenen
Wandstärke definiert. Im Folgenden wird an-
hand eines Beispieldiagramms die Auslegung
eines Außenluftdurchlasses exemplarisch dar-
gestellt. Bitte entnehmen Sie dem Beiblatt alle
wichtigen Angaben zu Ihrer Außenluftdurch-
lass-Konfiguration.
Auslegungsbeispiel
Anforderungen:
Bauvorhaben mit erhöhten Schallschutzan-
n
forderungen (geforderte Normschallpegel-
differenz von 51 – 55 dB)
vorhandene Wandstärke liegt bei 36,5 cm
n
Differenzdruck von 8 Pa durch die Nutzung
n
eines Radialabluftlüfters im Badezimmer.
09/2018
de

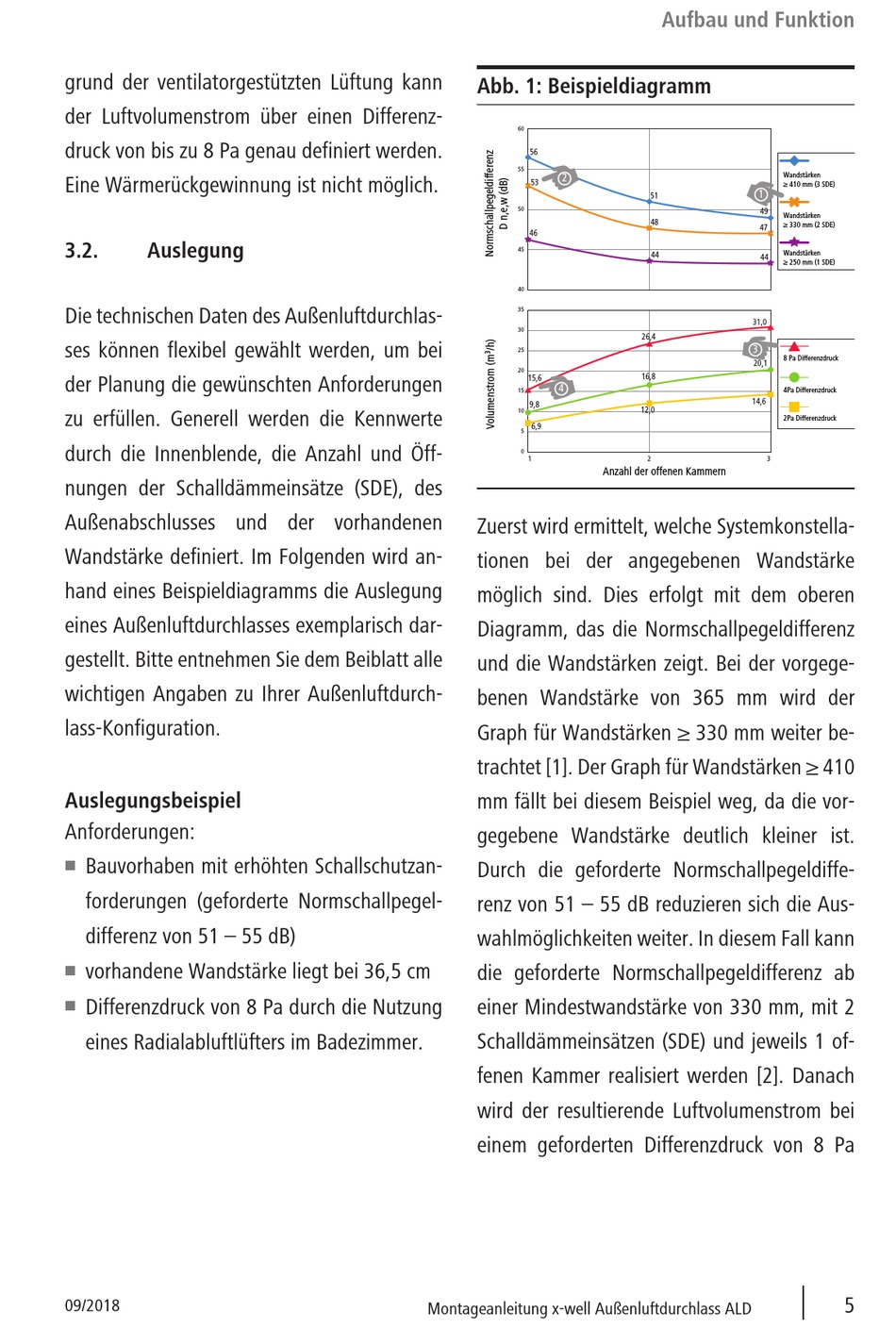

Abb. 1: Beispieldiagramm
60
56
55
2
53
50
46
45
40
35
30
25
20
15,6
4
15
9,8
10
6,9
5
0
1
Zuerst wird ermittelt, welche Systemkonstella-
tionen bei der angegebenen Wandstärke
möglich sind. Dies erfolgt mit dem oberen
Diagramm, das die Normschallpegeldifferenz
und die Wandstärken zeigt. Bei der vorgege-
benen Wandstärke von 365 mm wird der
Graph für Wandstärken ≥ 330 mm weiter be-
trachtet [1]. Der Graph für Wandstärken ≥ 410
mm fällt bei diesem Beispiel weg, da die vor-
gegebene Wandstärke deutlich kleiner ist.
Durch die geforderte Normschallpegeldiffe-
renz von 51 – 55 dB reduzieren sich die Aus-
wahlmöglichkeiten weiter. In diesem Fall kann
die geforderte Normschallpegeldifferenz ab
einer Mindestwandstärke von 330 mm, mit 2
Schalldämmeinsätzen (SDE) und jeweils 1 of-
fenen Kammer realisiert werden [2]. Danach
wird der resultierende Luftvolumenstrom bei
einem geforderten Differenzdruck von 8 Pa
Montageanleitung x-well Außenluftdurchlass ALD
Aufbau und Funktion
1
51
49
48
47
44
44
31,0
26,4
3
20,1
16,8
14,6
12,0
2
3
Anzahl der offenen Kammern
Wandstärken
≥ 410 mm (3 SDE)
Wandstärken
≥ 330 mm (2 SDE)
Wandstärken
≥ 250 mm (1 SDE)
8 Pa Differenzdruck
4Pa Differenzdruck
2Pa Differenzdruck
5
