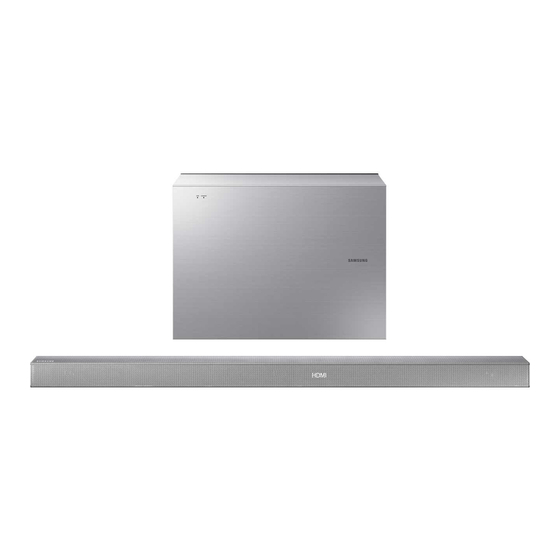

Samsung HW-K551 Bedienungsanleitung
Verwandte Anleitungen für Samsung HW-K551
Inhaltszusammenfassung für Samsung HW-K551
-
Seite 37: Erleben Sie Die Möglichkeiten
HW-K550 HW-K551 Bedienungsanleitung Erleben Sie die Möglichkeiten Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben. Registrieren Sie Ihr Produkt unter www.samsung.com/register © 2016 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. -
Seite 38: Sicherheitsinformationen
ERSTE SCHRITTE erste schritte SICHERHEITSINFORMATIONEN HINWEISE ZUR SICHERHEIT ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. Dieses Symbol zeigt an, dass im Gerät eine hohe Spannung vorliegt. - Seite 39 ERSTE SCHRITTE HINWEISE 68.6 mm 99.1mm 99.1mm 99.1mm Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind.
- Seite 40 ERSTE SCHRITTE INHALT ERSTE SCHRITTE 26 FUNKTIONEN Sicherheitsinformationen Eingangsmodus Lieferumfang Bluetooth Software aktualisierung BESCHREIBUNGEN 33 FEHLERSUCHE Bedienfeld auf der Vorder-/Rückseite Hinteres / Unteres Anschlussfeld Fehlersuche Fernbedienung 34 ANHANG 11 MONTAGE Technische daten Installieren der Soundbar Montageder wandhalterung Soundbar von der Wand abnehmen 16 ANSCHLÜSSE Anschließen des Subwoofers ●...
-
Seite 41: Erste Schritte
Montagehilfe für die Wandhalterung 2 Stck. 2 Stck. Wandhalterung L Wandhalterung ● Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. ● Micro-USB-auf-USB-Adapter- und HDMI-Kabel sind separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung. -
Seite 42: Beschreibungen
BESCHREIBUNGEN beschreibungen BEDIENFELD AUF DER VORDER-/ RÜCKSEITE (Lautstärke)-Taste Zum Einstellen der Lautstärke. Auf dem vorderen anzeige erscheint der numerische Wert der Lautstärkestufe. (Quelle)-Taste Rechte Seite Des D.IN, AUX, HDMI, BT, TV, USB Eingangs. ● Wenn das Gerät eingeschaltet ist und die Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf... -
Seite 43: Hinteres / Unteres Anschlussfeld
BESCHREIBUNGEN HINTERES / UNTERES ANSCHLUSSFELD DIGITAL AUDIO IN (OPTICAL) Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts. DC 24V (Stromversorgungsanschluss) (Micro-USB-Anschluss) Schließen Sie das Netzteil an die Sie können Musik von einem USB- Anschlussbuchse des Geräts an und Speichergerät wiedergeben, wenn Sie stecken Sie anschließend den Stecker ein Micro-USB-Speichergerät oder ein des Netzteils in die Steckdose. -
Seite 44: Fernbedienung
OFF - ANYNET+, ON - ANYNET+ Mithilfe der Anynet+ Funktion können Sie die Soundbar per Fernbedienung über einen mit Anynet+ kompatiblen Samsung Fernseher steuern. Die Soundbar muss über ein HDMI-Kabel mit dem Fernseher verbunden sein. Halten Sie die Taste etwa 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. -
Seite 45: Sound Control
BESCHREIBUNGEN Ein-/Aus Schaltet das Gerät ein und aus. Lautstärke Stellt die Lautstärke des Gerätes ein. Wiedergabe / Pause Drücken Sie die p Taste, um die Wiedergabe der Datei vorübergehend zu unterbrechen. Drücken Sie die p Taste erneut, um die ausgewählte Datei abzuspielen. Rückwärts Springen Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die [ Taste drücken, wird die vorherige Datei... -
Seite 46: Soundbar Mit Der Fernbedienung Des Fernsehers Steuern
BESCHREIBUNGEN + Soundbar mit der Fernbedienung des Fernsehers steuern 1. Halten Sie die Taste SOUND mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist. 2. Im Soundbar-Display wird „ON - TV REMOTE" angezeigt. 3. Stellen Sie im Menü des Fernsehers den Lautsprecher des Fernsehers auf einen externen Lautsprecher ein. ●... -
Seite 47: Montage
MONTAGE MONTAGE INSTALLIEREN DER SOUNDBAR MONTAGEDER WANDHALTERUNG + Montagehinweise ● Nur an einer senkrechten Wand montieren. ● Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält. ●... - Seite 48 MONTAGE A-TYPE : 616mm CENTER LINE B-TYPE : 360mm Mittellinie 2. Achten Sie darauf, dass sich die Mittellinie der Papierschablone in der Mitte des Fernsehers befindet (wenn Sie die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe für die Wandhalterung dann mit Klebeband an der Wand.
- Seite 49 MONTAGE 5. Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch. 6. Verwenden Sie die beiden Schraube (M4 x L12) um die Wandhalterung L und R an der Unterseite der Soundbar zu befestigen.
- Seite 50 MONTAGE 7. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterung, indem Sie die Wandhalterung an die Aufhängungsschraube an der Wand hängen. ● Kippen Sie die Soundbar leicht, um beide Aufhängungsschraube-Köpfe in die Löcher der Wandhalterung einzuführen. Schieben Sie die Soundbar in Richtung des Pfeils, um sicherzustellen, dass beide Seiten fest montiert sind.
-
Seite 51: Soundbar Von Der Wand Abnehmen
MONTAGE SOUNDBAR VON DER WAND ABNEHMEN 1. Um die Soundbar von der Wandhalterung zu entfernen, schieben Sie sie in Richtung des Pfeils und nehmen Sie sie dann wie dargestellt von der Wand ab. ● Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und das das Gerät herunterfällt. -
Seite 52: Anschlüsse
ANSCHLÜSSE anschlüsse ● Schließen Sie das Stromkabel dieses Geräts erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt sind. ● Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen. -
Seite 53: Led-Anzeigelampenstatus An Subwoofer
ANSCHLÜSSE ● Bevor Sie das Gerät installieren oder an einem anderen Ort aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen. ● Wenn das Hauptgerät ausgeschaltet ist, befindet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY LED an der Vorderseite blinkt rot (keine blaue LED). ●... -
Seite 54: Swa-8000S Anschließen (Separat Erhältlich)
(SEPARAT ERHÄLTLICH) ● Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-8000S) von Samsung an Ihre Soundbar anschließen (separat erhältlich). ● Bevor Sie die Soundbar mit dem drahtlosen Empfängermodul verbinden, schließen Sie zunächst den Subwoofer an. - Seite 55 ANSCHLÜSSE SURROUND-LAUTSPRECHER (SEPARAT ERHÄLTLICH) ANSCHLIESSEN SURROUND SPEAKERS OUT SPEAKER IMPEDANCE : 3Ω ID SET Surround-Lautsprecher (L) Surround-Lautsprecher (R) Drahtloses Empfängermodul ● Platzieren Sie diese Lautsprecher auf der Seite Ihrer Hörposition. Wenn nicht genügend Platz zur Verfügung steht, positionieren Sie die Lautsprecher gegenüber. Platzieren Sie sie leicht nach unten geneigt etwa 60 bis 90 cm über Ihrem Ohr.
-
Seite 56: Anschluss An Ein Fernsehgerät
ANSCHLÜSSE ANSCHLUSS AN EIN FERNSEHGERÄT ● Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 10. ÜBER EIN OPTISCHES DIGITALKABEL MIT EINEM FERNSEHER VERBINDEN Optisches Kabel OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN (OPTICAL) -
Seite 57: Anschluss An Ein Fernsehgerät Mithilfe Eines Hdmi (Digital) Kabels
● Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt. TV SOUNDCONNECT Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt. Verbinden 1. -
Seite 58: Verwenden Der Bluetooth Power On Funktion
• ON - BLUETOOTH POWER : Der Soundbar wird ein- und ausgeschaltet, wenn Sie das Fernsehgerät ein- oder abschalten. • OFF - BLUETOOTH POWER : Der Soundbar wird nur ausgeschaltet, wenn Sie das Fernsehgerät abschalten. ● Diese Funktion wird nur von bestimmten Samsung Fernsehgeräten unterstützt, die ab 2013 auf den Markt gekommen sind. -
Seite 59: Verbindung Mit Externen Geräten Herstellen
ANSCHLÜSSE VERBINDUNG MIT EXTERNEN GERÄTEN HERSTELLEN OPTISCHES ODER ANALOGES AUDIOKABEL Dieses Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang (AUX). Sie haben also zwei Möglichkeiten zum Herstellen einer Verbindung mit externen Geräten. Audio Kabel (Nicht enthalten) AUX OUT AUX IN BD / Optisches Kabel... -
Seite 60: Hdmi-Kabel
Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss der Soundbar. ● Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung. 2. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels. -
Seite 61: Bevor Sie Ein Usb-Gerät Anschließen
ANSCHLÜSSE 4. Auf dem Bildschirm wird USB angezeigt. • Der Aufbau der Verbindung zwischen dem Soundbar und dem USB-Gerät ist abgeschlossen. • Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 5 Minuten kein USB-Gerät angeschlossen wurde. + Bevor Sie ein USB-Gerät anschließen Beachten Sie das Folgende: ●... -
Seite 62: Funktionen
FUNKTIONEN funktionen EINGANGSMODUS auf der rechten Seite des Hauptgeräts oder die Taste SOURCE auf der Drücken Sie die Taste Fernbedienung, um den gewünschten Modus auszuwählen. Rechtes Ende der Soundbar Eingangsmodus Anzeige Optischer Digital Eingang D.IN ARC (HDMI OUT) Eingang AUX-Eingang HDMI HDMI-Eingang BLUETOOTH Modus... -
Seite 63: Bluetooth
Englisch ist. • Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[AV] Samsung Soundbar Kxxx K-Series" und führen Sie die Suche erneut durch. 4. Starten sie auf dem verbundenen Gerät die Musikwiedergabe. -
Seite 64: Abtrennen Des Bluetooth-Geräts Vom Soundbar
HF (Freisprech) Funktion unterstützen. ● Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von "[AV] Samsung Soundbar Kxxx K-Series" aus der Liste der gefundenen Geräte die Soundbar automatisch in den BT-Modus umgeschaltet. -
Seite 65: Mehr Über Bluetooth
FUNKTIONEN ● Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet. ● Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus. -
Seite 66: Verwenden Der Samsung Audio Remote App
VERWENDEN DER SAMSUNG AUDIO REMOTE APP + Installieren der Samsung Audio Remote App Um die Soundbar mit Ihrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter. Im Play Store suchen nach : Samsung Audio Remote... -
Seite 67: Software Aktualisierung
Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren. Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten. -
Seite 68: Wenn Das Update Nicht Angezeigt Wird
FUNKTIONEN WENN DAS UPDATE NICHT ANGEZEIGT WIRD 1. Schalten Sie die Soundbar aus und schließen Sie das USB Speichergerät mit den Update-Dateien an den USB-Anschluss der Soundbar an. 2. Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose. ●... -
Seite 69: Fehlersuche
• Verfügen Sie über die neueste Firmware Version? auf die neueste Version. • Tritt ein Fehler beim Verbindungsaufbau auf? ¼ Setzen Sie sich mit dem Samsung Kundendienst in Verbindung. ¼ Setzen Sie die TV SoundConnect-Verbindung zurück und stellen Sie erneut eine Verbindung her. Um die TV SoundConnect-Verbindung zurückzusetzen,... -
Seite 70: Anhang
Design und technische Daten können sich ohne vorherige Ankündigung ändern. Nominelle Spezifikation Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. Gewicht und Abmessungen können von den Angaben abweichen. Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen. - Seite 71 Dieses Gerät darf nur in Innenräumen verwendet werden. Drahtlos-Modelle (außer die im Frequenzbereich von 5,15-5,35 GHz) Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt. Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support >...
-
Seite 72: Kontakt Zu Samsung World Wide
Kontakt zu SAMSUNG WORLD WIDE Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung. Country Contact Centre Web Site Country Contact Centre Web Site ` Europe 0800-SAMSUNG (0800-7267864) AUSTRIA [Only for Premium HA] 0800-366661 www.samsung.com/at/support...
