A9 Betonfertigteile
Schnellanschluss RS-2
Warnung
Kippgefahr von schweren ungesicher-
ten Bauteilen!
Schwere Bauteile können durch umkip-
pen schwere irreparable Verletzungen
verursachen oder zum Tod führen!
⇒ Schnellanschluss RS-2 nur an Beton-
fertigteilen mon tieren.
⇒ Schnellanschluss RS-2 nicht für
Wand- bzw. Säulen schalungen ver-
wenden.
⇒ Schnellanschluss RS-2 nur mit Richt-
sützen RS 210, RS 260, RS 300 und
RS 450 verwenden. Bei längeren
Richtsützen (RS 650, RS 1000 und
RS 1400) ist das Einhängen nicht si-
cher.
⇒ Nicht mit Richtstütze RSS verwen-
den.
⇒ Schnellanschluss RS-2 nur im Win-
kelbereich von 20° bis 60° verwen-
den, siehe Kapitel B3.
Die Lage und Anzahl der Befestigungs-
mittel für den Schnellanschluss projekt-
spezifisch bestimmen.
Pos.
Bauteil
50
Schnellanschluss RS-2

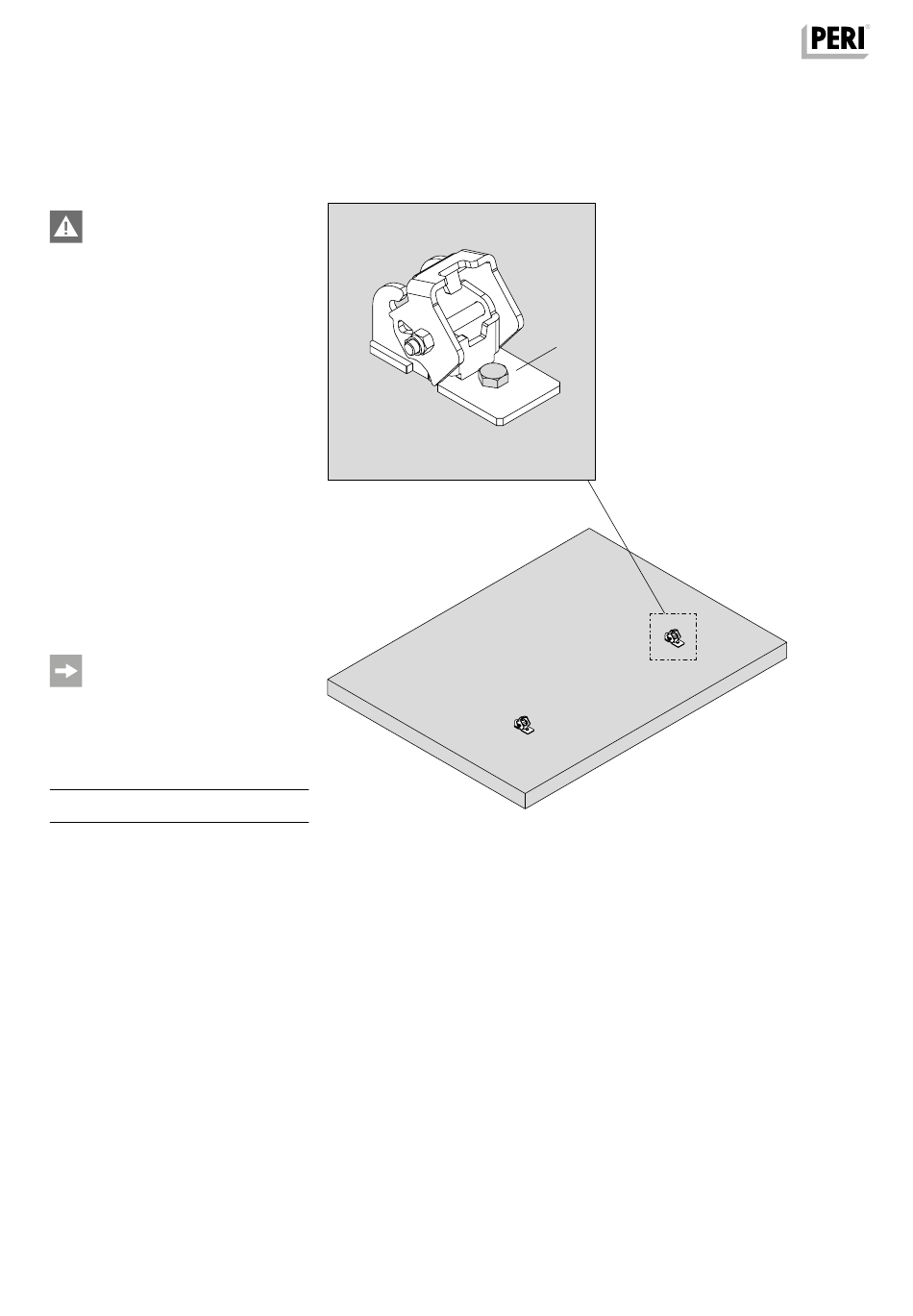

Schnellanschluss (50) mit Befesti-
gungsmittel, z. B. Eindreh hülse und
Schrauben oder zulässige Wellenanker,
vorzugsweise an liegenden Beton-
fertig teilen befestigen.
(Abb. A9.01 + A9.01a)
RS und RSS-Richtstützen
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. A9.01a
Abb. A9.01
Art.-Nr.
127190
50
43
