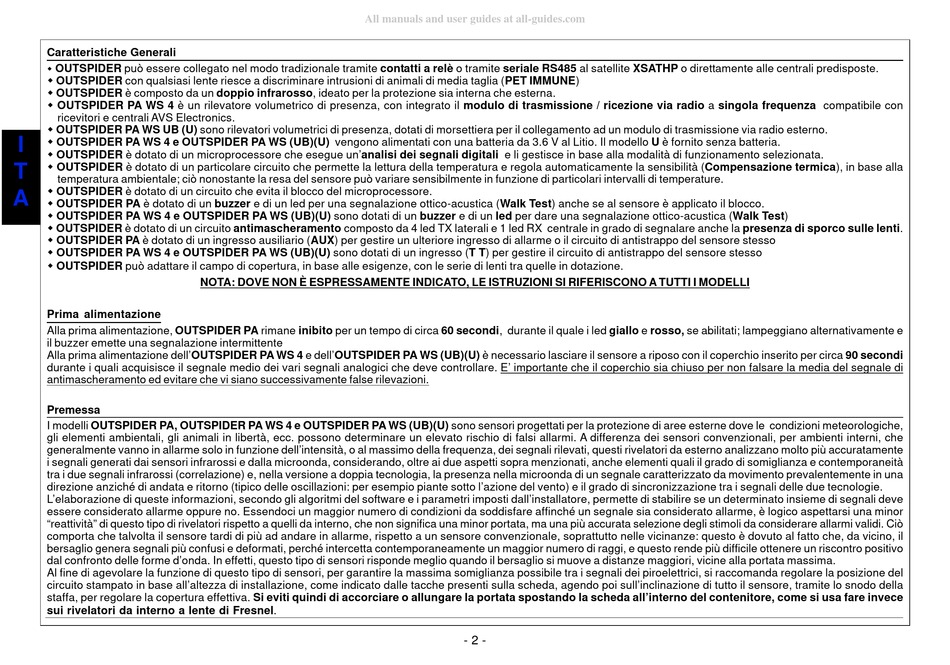

Caratteristiche Generali
OUTSPIDER può essere collegato nel modo tradizionale tramite contatti a relè o tramite seriale RS485 al satellite XSATHP o direttamente alle centrali predisposte.
w
w OUTSPIDER con qualsiasi lente riesce a discriminare intrusioni di animali di media taglia (PET IMMUNE)
w OUTSPIDER è composto da un doppio infrarosso, ideato per la protezione sia interna che esterna.
w OUTSPIDER PA WS 4 è un rilevatore volumetrico di presenza, con integrato il modulo di trasmissione / ricezione via radio a singola frequenza compatibile con
ricevitori e centrali AVS Electronics.
w OUTSPIDER PA WS UB (U) sono rilevatori volumetrici di presenza, dotati di morsettiera per il collegamento ad un modulo di trasmissione via radio esterno.
I
w OUTSPIDER PA WS 4 e OUTSPIDER PA WS (UB)(U) vengono alimentati con una batteria da 3.6 V al Litio. Il modello U è fornito senza batteria.
w OUTSPIDER è dotato di un microprocessore che esegue un'analisi dei segnali digitali e li gestisce in base alla modalità di funzionamento selezionata.
T
w OUTSPIDER è dotato di un particolare circuito che permette la lettura della temperatura e regola automaticamente la sensibilità (Compensazione termica), in base alla
temperatura ambientale; ciò nonostante la resa del sensore può variare sensibilmente in funzione di particolari intervalli di temperature.
A w OUTSPIDER è dotato di un circuito che evita il blocco del microprocessore.
w OUTSPIDER PA è dotato di un buzzer e di un led per una segnalazione ottico-acustica (Walk Test) anche se al sensore è applicato il blocco.
w OUTSPIDER PA WS 4 e OUTSPIDER PA WS (UB)(U) sono dotati di un buzzer e di un led per dare una segnalazione ottico-acustica (Walk Test)
w OUTSPIDER è dotato di un circuito antimascheramento composto da 4 led TX laterali e 1 led RX centrale in grado di segnalare anche la presenza di sporco sulle lenti.
w OUTSPIDER PA è dotato di un ingresso ausiliario (AUX) per gestire un ulteriore ingresso di allarme o il circuito di antistrappo del sensore stesso
w OUTSPIDER PA WS 4 e OUTSPIDER PA WS (UB)(U) sono dotati di un ingresso (T T) per gestire il circuito di antistrappo del sensore stesso
w OUTSPIDER può adattare il campo di copertura, in base alle esigenze, con le serie di lenti tra quelle in dotazione.
Prima alimentazione
Alla prima alimentazione, OUTSPIDER PA rimane inibito per un tempo di circa 60 secondi, durante il quale i led giallo e rosso, se abilitati; lampeggiano alternativamente e
il buzzer emette una segnalazione intermittente
Alla prima alimentazione dell'OUTSPIDER PA WS 4 e dell'OUTSPIDER PA WS (UB)(U) è necessario lasciare il sensore a riposo con il coperchio inserito per circa 90 secondi
durante i quali acquisisce il segnale medio dei vari segnali analogici che deve controllare. E' importante che il coperchio sia chiuso per non falsare la media del segnale di
antimascheramento ed evitare che vi siano successivamente false rilevazioni.
Premessa
I modelli OUTSPIDER PA, OUTSPIDER PA WS 4 e OUTSPIDER PA WS (UB)(U) sono sensori progettati per la protezione di aree esterne dove le condizioni meteorologiche,
gli elementi ambientali, gli animali in libertà, ecc. possono determinare un elevato rischio di falsi allarmi. A differenza dei sensori convenzionali, per ambienti interni, che
generalmente vanno in allarme solo in funzione dell'intensità, o al massimo della frequenza, dei segnali rilevati, questi rivelatori da esterno analizzano molto più accuratamente
i segnali generati dai sensori infrarossi e dalla microonda, considerando, oltre ai due aspetti sopra menzionati, anche elementi quali il grado di somiglianza e contemporaneità
tra i due segnali infrarossi (correlazione) e, nella versione a doppia tecnologia, la presenza nella microonda di un segnale caratterizzato da movimento prevalentemente in una
direzione anziché di andata e ritorno (tipico delle oscillazioni: per esempio piante sotto l'azione del vento) e il grado di sincronizzazione tra i segnali delle due tecnologie.
L'elaborazione di queste informazioni, secondo gli algoritmi del software e i parametri imposti dall'installatore, permette di stabilire se un determinato insieme di segnali deve
essere considerato allarme oppure no. Essendoci un maggior numero di condizioni da soddisfare affinché un segnale sia considerato allarme, è logico aspettarsi una minor
"reattività" di questo tipo di rivelatori rispetto a quelli da interno, che non significa una minor portata, ma una più accurata selezione degli stimoli da considerare allarmi validi. Ciò
comporta che talvolta il sensore tardi di più ad andare in allarme, rispetto a un sensore convenzionale, soprattutto nelle vicinanze: questo è dovuto al fatto che, da vicino, il
bersaglio genera segnali più confusi e deformati, perché intercetta contemporaneamente un maggior numero di raggi, e questo rende più difficile ottenere un riscontro positivo
dal confronto delle forme d'onda. In effetti, questo tipo di sensori risponde meglio quando il bersaglio si muove a distanze maggiori, vicine alla portata massima.
Al fine di agevolare la funzione di questo tipo di sensori, per garantire la massima somiglianza possibile tra i segnali dei piroelettrici, si raccomanda regolare la posizione del
circuito stampato in base all'altezza di installazione, come indicato dalle tacche presenti sulla scheda, agendo poi sull'inclinazione di tutto il sensore, tramite lo snodo della
staffa, per regolare la copertura effettiva. Si eviti quindi di accorciare o allungare la portata spostando la scheda all'interno del contenitore, come si usa fare invece
sui rivelatori da interno a lente di Fresnel.
All manuals and user guides at all-guides.com
NOTA: DOVE NON È ESPRESSAMENTE INDICATO, LE ISTRUZIONI SI RIFERISCONO A TUTTI I MODELLI
- 2 -
