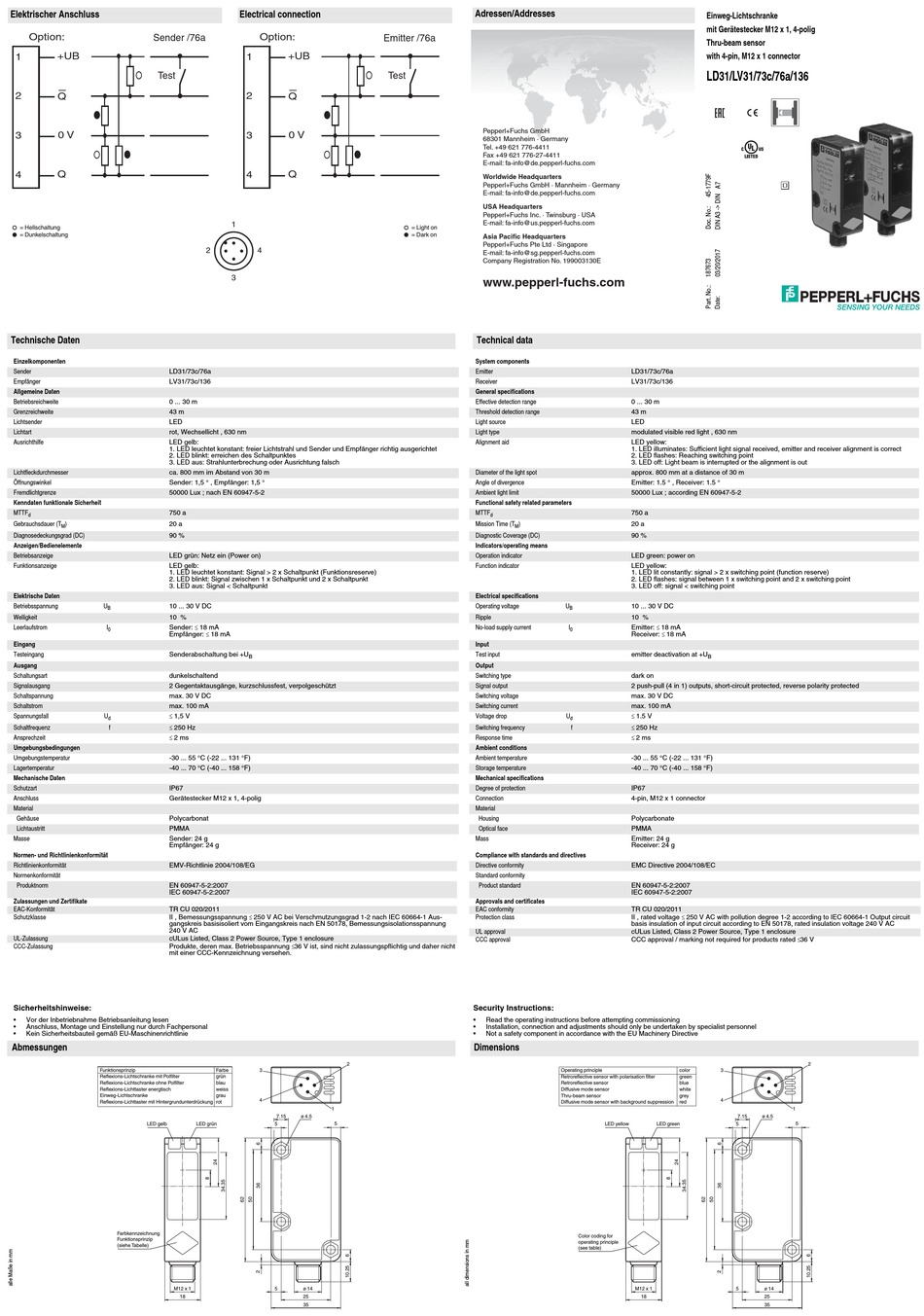

Pepperl+Fuchs LD31/LV31/73c/76a/136 Kurzanleitung

Elektrischer Anschluss
Option: Sender /76a
+UB
1
Test
2
Q
0 V
3
4 Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Einzelkomponenten
Sender LD31/73c/76a
Empfänger LV31/73c/136
Allgemeine Daten
Betriebsreichweite 0 ... 30 m
Grenzreichweite 43 m
Lichtsender LED
Lichtart rot, Wechsellicht , 630 nm
Ausrichthilfe LED gelb:
1. LED leuchtet konstant: freier Lichtstrahl und Sender und Empfänger richtig ausgerichtet
2. LED blinkt: erreichen des Schaltpunktes
3. LED aus: Strahlunterbrechung oder Ausrichtung falsch
Lichtfleckdurchmesser ca. 800 mm im Abstand von 30 m
Öffnungswinkel Sender: 1,5 ° , Empfänger: 1,5 °
Fremdlichtgrenze 50000 Lux ; nach EN 60947-5-2
Kenndaten funktionale Sicherheit
MTTF 750 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 90 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün: Netz ein (Power on)
Funktionsanzeige LED gelb:
1. LED leuchtet konstant: Signal > 2 x Schaltpunkt (Funktionsreserve)
2. LED blinkt: Signal zwischen 1 x Schaltpunkt und 2 x Schaltpunkt
3. LED aus: Signal < Schaltpunkt
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit 10 %
Sender:  18 mA
Leerlaufstrom I
0
Empfänger:  18 mA
Eingang
Testeingang Senderabschaltung bei +U
Ausgang
Schaltungsart dunkelschaltend
Signalausgang 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
 1,5 V
Spannungsfall U
d
 250 Hz
Schaltfrequenz f
 2 ms
Ansprechzeit
Umgebungsbedingungen
Umgebungstemperatur -30 ... 55 °C (-22 ... 131 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Gerätestecker M12 x 1, 4-polig
Material
Gehäuse Polycarbonat
Lichtaustritt PMMA
Masse Sender: 24 g
Empfänger: 24 g
Normen- und Richtlinienkonformität
Richtlinienkonformität EMV-Richtlinie 2004/108/EG
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifikate
EAC-Konformität TR CU 020/2011
II , Bemessungsspannung  250 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1 Aus-
Schutzklasse
gangskreis basisisoliert vom Eingangskreis nach EN 50178, Bemessungsisolationsspannung
240 V AC
UL-Zulassung cULus Listed, Class 2 Power Source, Type 1 enclosure
Produkte, deren max. Betriebsspannung 36 V ist, sind nicht zulassungspflichtig und daher nicht
CCC-Zulassung
mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Funktionsprinzip
Reflexions-Lichtschranke mit Polfilter
Reflexions-Lichtschranke ohne Polfilter
Reflexions-Lichttaster energtisch
Einweg-Lichtschranke
Reflexions-Lichttaster mit Hintergrundunterdrückung rot
LED gelb
Farbkennzeichnung
Funktionsprinzip
(siehe Tabelle)
M12 x 1
18
Electrical connection
Option:
+UB
1
2
Q
0 V
3
4 Q
1
2 4
3
B
2
Farbe
3
grün
blau
weiss
grau
4
1
7.15 ø 4.5
5
LED grün 5
5 ø 14
25
35
Adressen/Addresses
Emitter /76a
Test
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
= Light on
= Dark on
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
System components
Emitter
Receiver
General specifications
Effective detection range
Threshold detection range
Light source
Light type
Alignment aid
Diameter of the light spot
Angle of divergence
Ambient light limit
Functional safety related parameters
MTTF
d
Mission Time (T )
M
Diagnostic Coverage (DC)
Indicators/operating means
Operation indicator
Function indicator
Electrical specifications
Operating voltage
Ripple
No-load supply current
Input
Test input
Output
Switching type
Signal output
Switching voltage
Switching current
Voltage drop
Switching frequency
Response time
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Degree of protection
Connection
Material
Housing
Optical face
Mass
Compliance with standards and directives
Directive conformity
Standard conformity
Product standard
Approvals and certificates
EAC conformity
Protection class
UL approval
CCC approval
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Einweg-Lichtschranke
mit Gerätestecker M12 x 1, 4-polig
Thru-beam sensor
with 4-pin, M12 x 1 connector
LD31/LV31/73c/76a/136
LD31/73c/76a
LV31/73c/136
0 ... 30 m
43 m
LED
modulated visible red light , 630 nm
LED yellow:
1. LED illuminates: Sufficient light signal received, emitter and receiver alignment is correct
2. LED flashes: Reaching switching point
3. LED off: Light beam is interrupted or the alignment is out
approx. 800 mm at a distance of 30 m
Emitter: 1.5 ° , Receiver: 1.5 °
50000 Lux ; according EN 60947-5-2
750 a
20 a
90 %
LED green: power on
LED yellow:
1. LED lit constantly: signal > 2 x switching point (function reserve)
2. LED flashes: signal between 1 x switching point and 2 x switching point
3. LED off: signal < switching point
U 10 ... 30 V DC
B
10 %
Emitter:  18 mA
I
0
Receiver:  18 mA
emitter deactivation at +U
B
dark on
2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected
max. 30 V DC
max. 100 mA
 1.5 V
U
d
 250 Hz
f
 2 ms
-30 ... 55 °C (-22 ... 131 °F)
-40 ... 70 °C (-40 ... 158 °F)
IP67
4-pin, M12 x 1 connector
Polycarbonate
PMMA
Emitter: 24 g
Receiver: 24 g
EMC Directive 2004/108/EC
EN 60947-5-2:2007
IEC 60947-5-2:2007
TR CU 020/2011
II , rated voltage  250 V AC with pollution degree 1-2 according to IEC 60664-1 Output circuit
basis insulation of input circuit according to EN 50178, rated insulation voltage 240 V AC
cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC approval / marking not required for products rated 36 V
Operating principle color 3
Retroreflective sensor with polarisation filter green
Retroreflective sensor blue
Diffusive mode sensor white
Thru-beam sensor grey
4
Diffusive mode sensor with background suppression red
LED yellow LED green
Color coding for
operating principle
(see table)
M12 x 1
18
2
1
7.15 ø 4.5
5
5
5 ø 14
25
35
