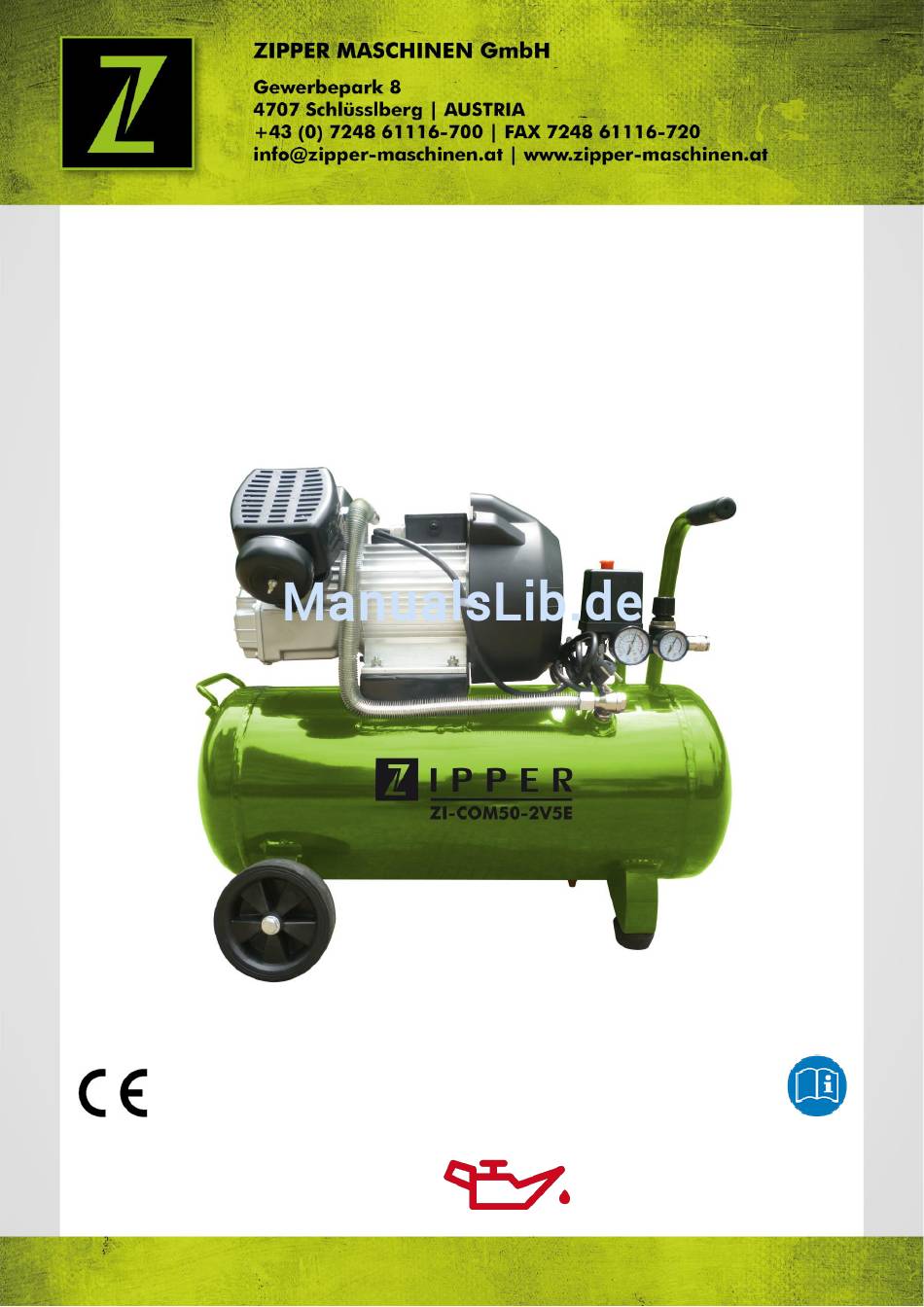

- Seite 1 Originalfassung BETRIEBSANLEITUNG KOMPRESSOR Übersetzung / Translation USER MANUAL AIR COMPRESSOR ZI-COM50-2V5E EAN: 9120039232539 ACHTUNG: Öl (SF 15W40) kontrollieren! ATTENTION: Check Oil (SF 15W40)! Edition: 03.06.2016 – Revision - 00 – CEC - DE/EN...
-
Seite 2: Inhaltsverzeichnis
9.2.3 Lagerung ....................14 Entsorgung ......................14 10 FEHLERBEHEBUNG 11 PREFACE (EN) 12 TECHNIC 12.1 Components ...................... 17 12.2 Delivery content ....................17 12.3 Technical details ....................18 13 SAFETY 13.1 Intended Use ..................... 19 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... - Seite 3 18 SCHALTPLAN / WIRING DIAGRAM 19 ERSATZTEILE / SPARE PARTS 19.1 Ersatzteilbestellung / spare parts order ............28 19.2 Explosionszeichnung / explosion drawing ............29 20 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 31 21 GEWÄHRLEISTUNG 22 WARRANTY GUIDELINES 23 PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E...
-
Seite 4: Sicherheitszeichen / Safety Signs
Allgemeiner Hinweis General note Schutzausrüstung tragen! Protective clothing! Gefährliche elektrische Spannung! High voltage! Verbrennungsgefahr! Burn hazard! Achtung vor automatischem Anlauf! Attention! Motor starts automatically! Nicht ohne Schutzgitter betreiben! Do not operate without safety protection! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 5: Vorwort (De)
4 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Kompressors ZI-COM50-2V5E. Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte... -
Seite 6: Technik
TECHNIK 5 TECHNIK 5.1 Komponenten Schaltereinheit Druckbehälter Luftanschluss Luftfilter Sicherheitsventil Ölschauglas Ruckschlagventil Kompressorpumpe Ablasshahn für Kondenswasser Öleinfüllschraube Motor 5.2 Lieferumfang ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 7: Technische Daten
354 l/min Betriebsdruck max. 8 bar (0,8 MPa) Motordrehzahl 2850 min Schutzklasse IP 20 Maschinenmaße 785 x 340 x 660 mm Gewicht 43 kg Schalldruckpegel L 76,9 dB(A) k: 2,1dB(A) Schallleistungspegel L 96,9 dB(A) k: 2,1dB(A) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 8: Sicherheit
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind! Die Maschine ist nicht für den Dauerbetrieb bzw. uneingeschränkten, gewerblichen Betrieb geeignet und darf nur in trockene Räume eingesetzt werden. Ein Zielen mit der Druckluftpistole auf Personen ist untersagt. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 9: Sicherheitshinweise
Prüfen Sie regelmäßig das Anschlusskabel auf Beschädigung Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen eines Werkstückes Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten Vermeiden Sie Körperkontakt mit geerdeten Teilen ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... - Seite 10 Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen. Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder • Dritte gefährdet werden. Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollieren. • ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E...
-
Seite 11: Montage
Öleinfüllschraube wieder schließen. W A R N U N G ACHTUNG! Öl für den Transport abgelassen. Vor dem Erstgebrauch SAE30 Öl einfüllen. Bei Nichtbeachtung entsteht ein dauerhafter Schaden am Kompressor und setzt die Garantie außer Kraft! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 12: Betrieb
Kann am Manometer Druckbehälterdruck abgelesen werden Anschluss 1 und 2: Zum Anschließen eines Gerätes den Nippel des Druckluftschlauches in die Kupplung stecken. Die Hülse springt automatisch nach vor. Zum Trennen die Hülse zurückziehen und den Schlauch entfernen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 13: Wartung
Kontrollen zur Instandhaltung der Maschine Lockere oder verlorene Schrauben Vor jeder Inbetriebnahme Beschädigung von Maschinenteilen Vor jeder Inbetriebnahme Ölstand Vor jeder Inbetriebnahme Maschine säubern Nach jeder Inbetriebnahme Luftfilter reinigen Alle 20-30 Betriebsstunden Ölwechsel Alle 250 Betriebsstunden ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 14: Luftfilter Reinigen
Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine fachgerecht zu entsorgen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 15: Fehlerbehebung
H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 16: Preface (En)
Court of jurisdiction is the Landesgericht Linz or the competent court for 4707 Schlüsslberg, AUSTRIA. Customer Support ZIPPER MASCHINEN GmbH Gewerbepark 8, 4707 Schlüsslberg AUSTRIA Tel.: +43 7248 61116-700 Fax: +43 7248 61116–720... -
Seite 17: Technic
TECHNIC TECHNIC 12.1 Components Pressure switch unit Air tank Safety valve Air filters Air connection Oil sight glass Not return valve Compressor pump Drain clock Oil filler cap Wheel Motor 12.2 Delivery content ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 18: Technical Details
Rated speed 2850 min Protection class IP 20 Machine dimension 785 x 340 x 660 mm Weight 43 kg Sound pressure level L 76,9 dB(A) k: 2,1dB(A) Sound power level L 96,9 dB(A) k: 2,1dB(A) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 19: Safety
It is not allowed to leave the immediate work area during the work is being performed. The machine has not been designed for use in commercial, trade or industrial applications. Use the machine only in try areas. To aim the compressed air gun at persons is prohibited. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 20: Security Instructions
Check the cable regularly for damage Do not use the cable to carry the machine or to fix the work piece Protect the cable from heat, oil and sharp edges Avoid body contact with earthed components ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... - Seite 21 A pressure vessel may not be operated if it has defects or will endanger employees or third persons. • The pressure vessel must be regularly checked for damage such rust,.. • ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E...
-
Seite 22: Assembly
W A R N I N G ATTENTION! For transport oil has been drained. Fill up with oil SAE30 before first operation! Failure to do so will result in permanent engine damage and void guarantee! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 23: Operation
Output 1 and 2: To connect a device place the union joint into the coupling. The sleeve will go to starting position automatically. To disconnect pull the sleeve backwards and remove the hose. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 24: Maintenance
Damage of any part of the machine Regularly prior to each operation Oil level Regularly prior to each operation Machine cleaning Regularly after operation Air filter cleaning Every 20-30 working hours Oil changing Every 250 working hours ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 25: Air Filter Cleaning
Do not dispose the machine, machine components fuel and oil in residual waste. Contact your local authorities for information regarding the available disposal options. When you buy at your local dealer for a replacement unit, the latter is obliged to exchange your old. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 26: Trouble Shooting
TO THE ELECTRICITY GRID. N O T I C E Should you in necessary repairs not able to properly to perform or you have not the prescribed training for it always attract a workshop to fix the problem. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 27: Schaltplan / Wiring Diagram
SCHALTPLAN / WIRING DIAGRAM SCHALTPLAN / WIRING DIAGRAM ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 28: Ersatzteile / Spare Parts
Always take a note of the machine type, spare parts number and partname. We recommend to copy the spare parts diagram and mark the spare part you need. You find the order address in the preface of this operation manual. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 29: Explosionszeichnung / Explosion Drawing
ERSATZTEILE / SPARE PARTS 19.2 Explosionszeichnung / explosion drawing ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... - Seite 30 Double connector Washer Safty valve Pressure switch Air drian connector Falt gasket gauge Rubber foot Releas pipe Flat gasket Single valve screw cable axle Pressure pipe wheel Rubber hand washer tank screw screw washer ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E...
-
Seite 31: Eg-Konformitätserklärung / Ce-Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Technische Dokumentation ZIPPER-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Schlüsslberg, 03.06.2016 Erich Humer Ort / Datum place/date Geschäftsführer / Director ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... -
Seite 32: Gewährleistung
GEWÄHRLEISTUNG GEWÄHRLEISTUNG 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. -
Seite 33: Warranty Guidelines
WARRANTY GUIDELINES 1.) Warranty: Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with the purchase of the final consumer. In case of defects during this period, which are not excluded by paragraph 3, ZIPPER will repair or replace the machine at its own discretion. -
Seite 34: Produktbeobachtung
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E... - Seite 35 PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-COM50-2V5E...
